齿轮副精度等与齿轮弯曲和接触强度关系实例

freak

坛子里大牛很多，我想与大伙分享点自己的心得，希望各位不吝指正！
影响齿轮副强度影响的主要因素可粗略划分：
（1）设计的影响（包括各齿轮参数，精度等级，是否有适宜齿形齿向修形等）；
（2）加工的影响（材料、热处理、加工工艺等）；
（3）实际装配状态的影响（侧隙、齿轮副轴线平行度、齿轮副接触状态等）；
（4）实际运转工况的影响（环境，工况系数，单向或双向运转等）；
（5）润滑的影响（润滑状态，润滑方式，润滑油种类等）；
（6）以及其他影响。
       此帖以一对齿轮副为例，计算了部分影响因素对齿轮强度的影响量的大小；
齿轮副主要参数：模数2.5，45齿-84齿，螺旋角15度，齿宽15，P=20KW，n1=2000r/min，

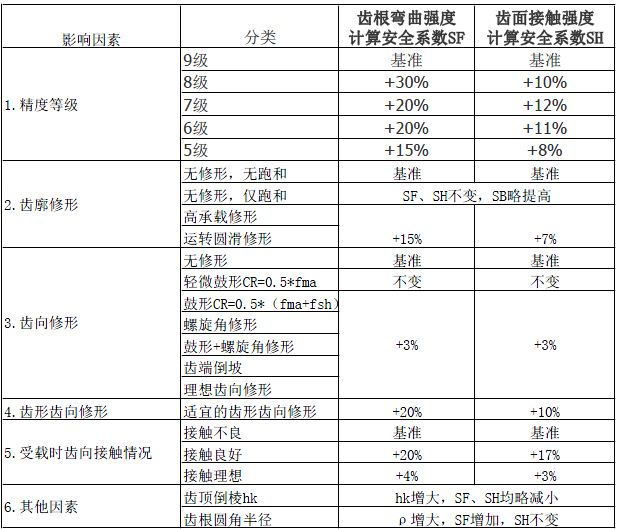

计算安全系数数值如下（计算方法依据ISO 6336-2006，与使用KISSsoft-2012校核结果一致）：

另外，据德国G尼曼,H温特尔齿轮专家资料介绍，制造精度等级相差一级，其承载能力强度相差20—30% ,噪声相差2.5—3dB，制造成本相差60—80% 。
       虽仅一组计算数据不足说明一般性，但目的是分享一组具体例子说明精度、修形等对强度影响量的大致概念，如有不妥乃至错误之处请直接指出，共同讨论，欢迎各位分享其他宝贵经验数据。

deathen

很少有这方面的资料跟总结，很有实用参考价值。谢谢分享

Ericao

谢谢分享

wysongc

表格中的精度等级因素的影响是不是写错了，精度越好（9级到5级），强度应该越高，相应安全系数越大才是啊
