我公司试制几套伞齿轮，有空的帮我计算一下，谢谢！

zky613613

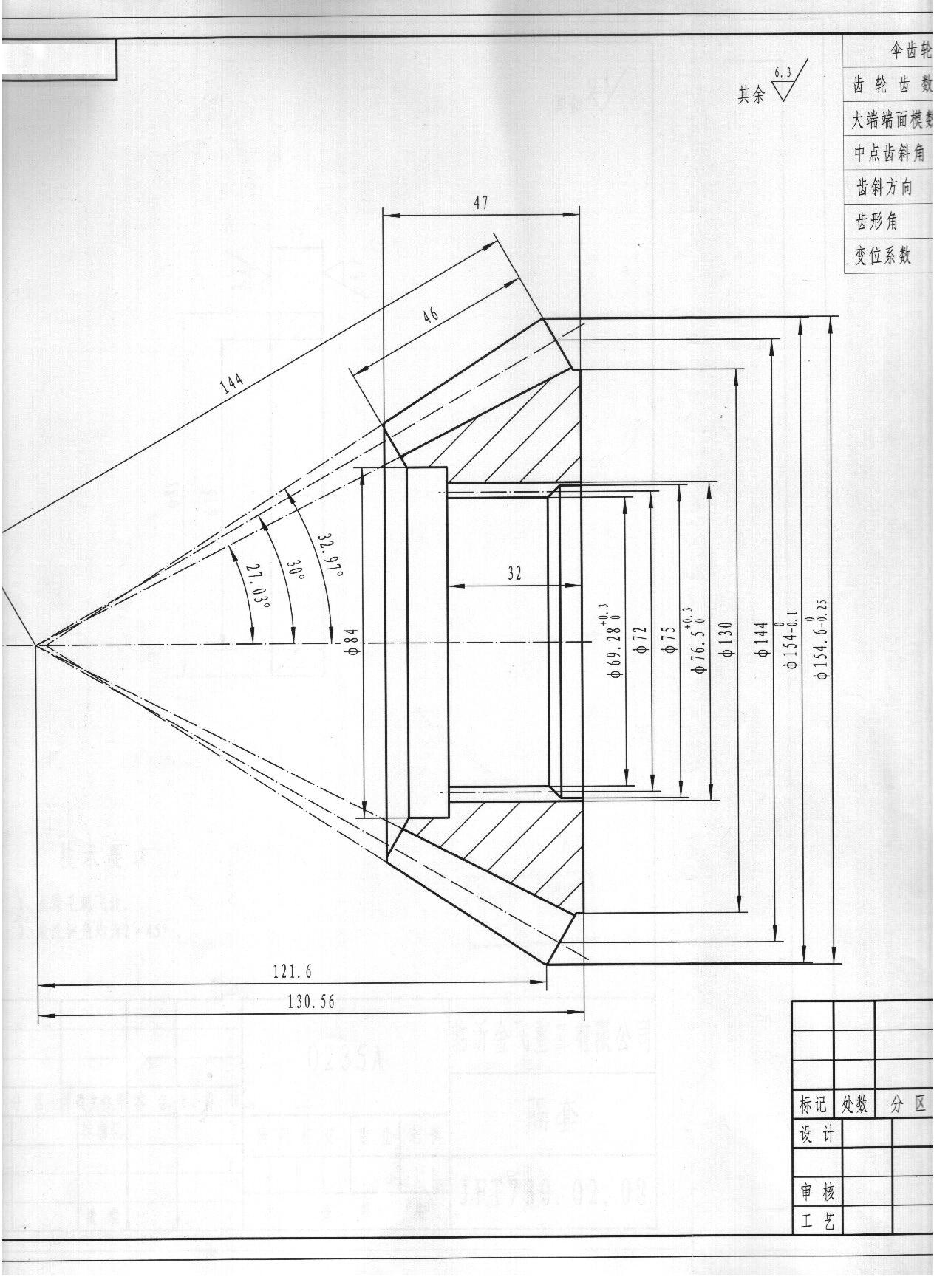

1部分

我公司有天津第一机床厂的 数控YKD2250,2280铣齿机，毛坯I调制处理HB255-286，齿部渗碳，渗碳1.6~1.8mm，硬度HRC60


各位大侠，有计算的软件的帮忙计算一下好不好，谢谢  膜拜了

cheyonwe

弧齿锥齿轮轮坯参数
        2013-3-27 14:37
产品名称        xichanpin
                   小轮                   大轮
齿数        20        20
大端模数        7.200        7.200
齿面宽        46.000        46.000
轴交角        60度 0分        60度 0分
螺旋角        35度 0分        35度 0分
压力角        20度 0分        20度 0分
外径        154.600        154.600
分度圆直径        144.000        144.000
外锥距        144.000        144.000
节锥角        30度 0分        30度 0分
面锥角        32度58分        32度58分
根锥角        27度 2分        27度 2分
齿顶高        6.120        6.120
齿根高        7.474        7.474
工作齿高        12.240        12.240
全齿高        13.594        13.594
齿顶间隙        1.354        1.354
齿根角        2度58分        2度58分
轮冠到交点距离        121.648        121.648
面锥顶点到交点距离        -2.484        -2.484
根锥顶点到交点距离        -0.019        0.021
齿侧间隙(最小最大)        0.180        0.230
齿轮旋向        右旋        左旋
理论弧齿厚        11.310        11.310
理论刀盘直径228.932        9.013吋
齿面接触比        1.713        1.713
端面接触比        1.216        1.216
修正接触比        2.101        2.101


螺旋锥齿轮切齿计算参数
        2013-3-27 14:42                        星期三
产品名称        xichanpin                        模数        7.2
大轮切齿参数
加工机床        Y228        Y228        从动轮大端
切齿方法        粗切(切入）        精切        弦齿高                6.037
铣齿刀直径        228.6        228.6                        弦齿厚                8.203
刀顶距        2.61        3.21                                              大小轮计算刀号
铣刀齿形角        21.67度18.33度        21.67度18.33度        10.2                10.2
机床根锥角        27度2分                      27度2分                              结合子一格切削量
水平轮位        TD                                   TD                                  主动轮                0.2244
垂直轮位        0                                   0                                  从动轮                0.2244
偏心角        37度20分        37度20分                            理轮安装距
摇台角        78度2分        78度2分                         主动轮                115
分齿越齿数        1                    11                                   从动轮                58
分齿挂轮        60/72*36/60        66/60                          理论最少越齿数
滚比挂轮值        0.4381                         0.9638                                        主动轮                9.0
滚比挂轮        41/62*53/80        77/49*46/75        从动轮                9.0
小轮切齿参数安大轮精切
加工机床        Y228                             Y228                    Y228
切齿方法        粗切                    精切凹面                    精切凸面
铣齿刀直径        228.6                           215.36                    241.151
刀顶距        2.16
铣刀齿形角        18.33度21.67度        18度40分                 21度20分
机床根角        27度2分                   27度2分                  27度2分
水平轮位        TD                           TD+0.41                TD-1.428
偏心角        37度20分                    38度43分                     35度46分
摇台角        319度18分                      317度45分        321度22分
垂直轮位        0             向上8.448                             向下8.46
机床床位        0               前进0.195                          后退0.64
分齿越齿数        11                    11                                   11
分齿挂轮        66/60                    66/60                     66/60
滚比挂轮值        0.9638                     0.9062                     1.0301
滚比挂轮        77/49*46/75        80/68*57/74        64/71*56/49
滚切变性挂轮        60/60        60/60
滚子偏心角                12度37分        12度4分
滚子圆盘角                83度41分        263度58分
TD=安装距+工装高度
注：大轮粗切参数按大轮精切只是刀顶距按粗切。

zky613613

cheyonwe 发表于 2013-3-27 14:52


登录/注册后可看大图

弧齿锥齿轮轮坯参数
        2013-3-27 14:37
产品名称        xichanpin

谢师傅


要是订刀具的话，刀具参数能给算一下吗

cheyonwe

刀具在切齿计算里有参数，9寸刀，刀号10号订双粗1付双精1付，单精内，外各一付。

cheyonwe

请问您有现有的9寸20度压力角的刀吗，有的话我可以再给您计算一组数据。

1561720203

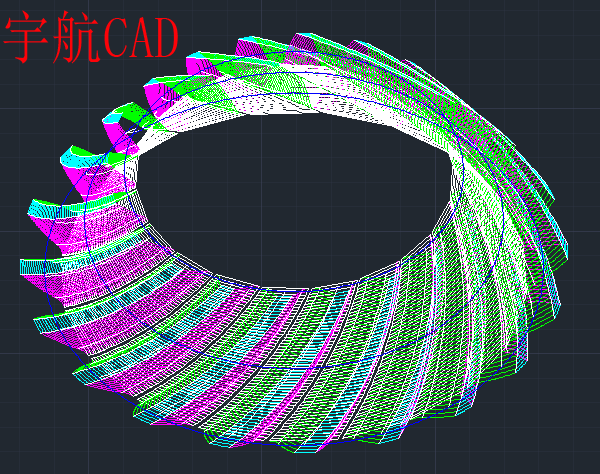

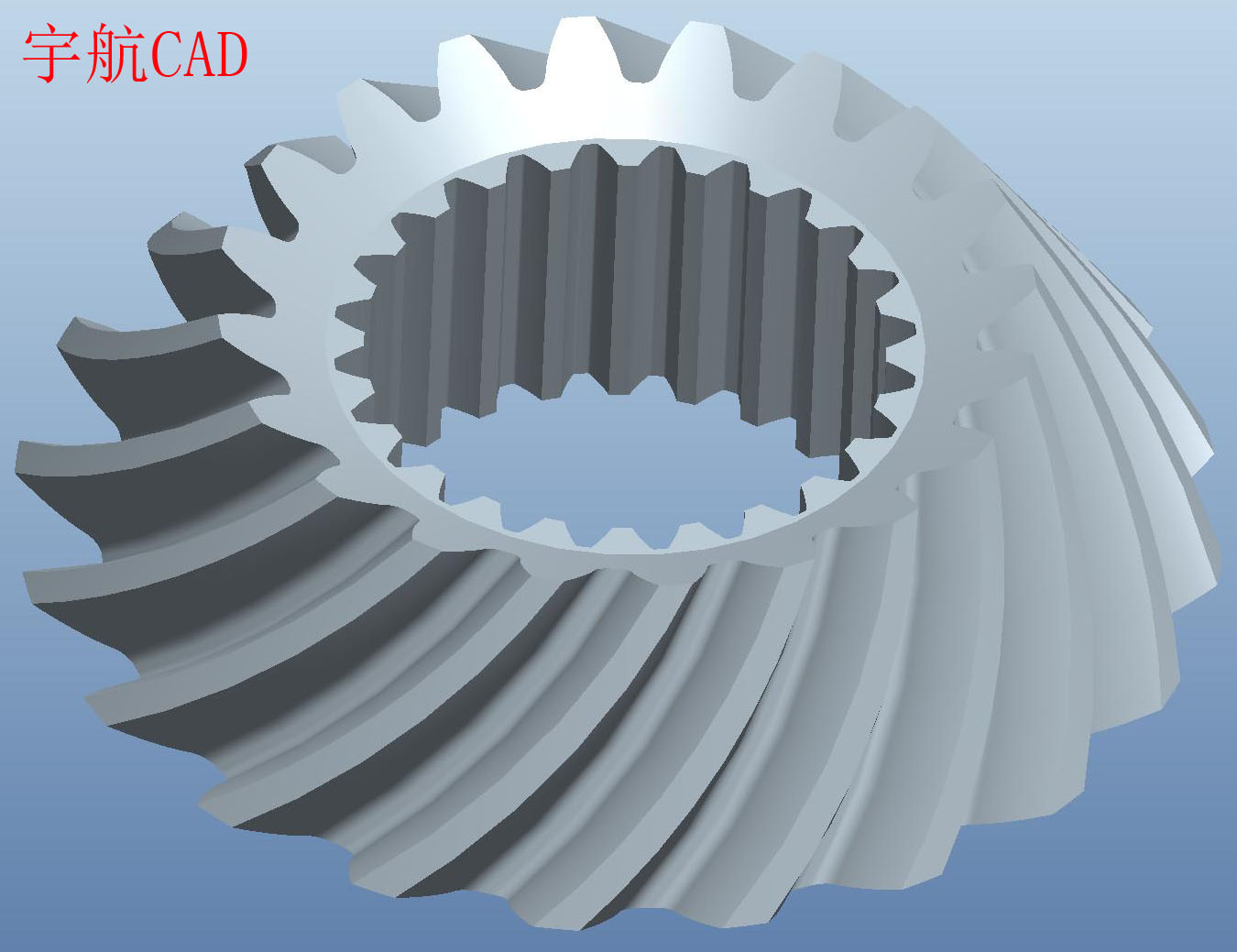

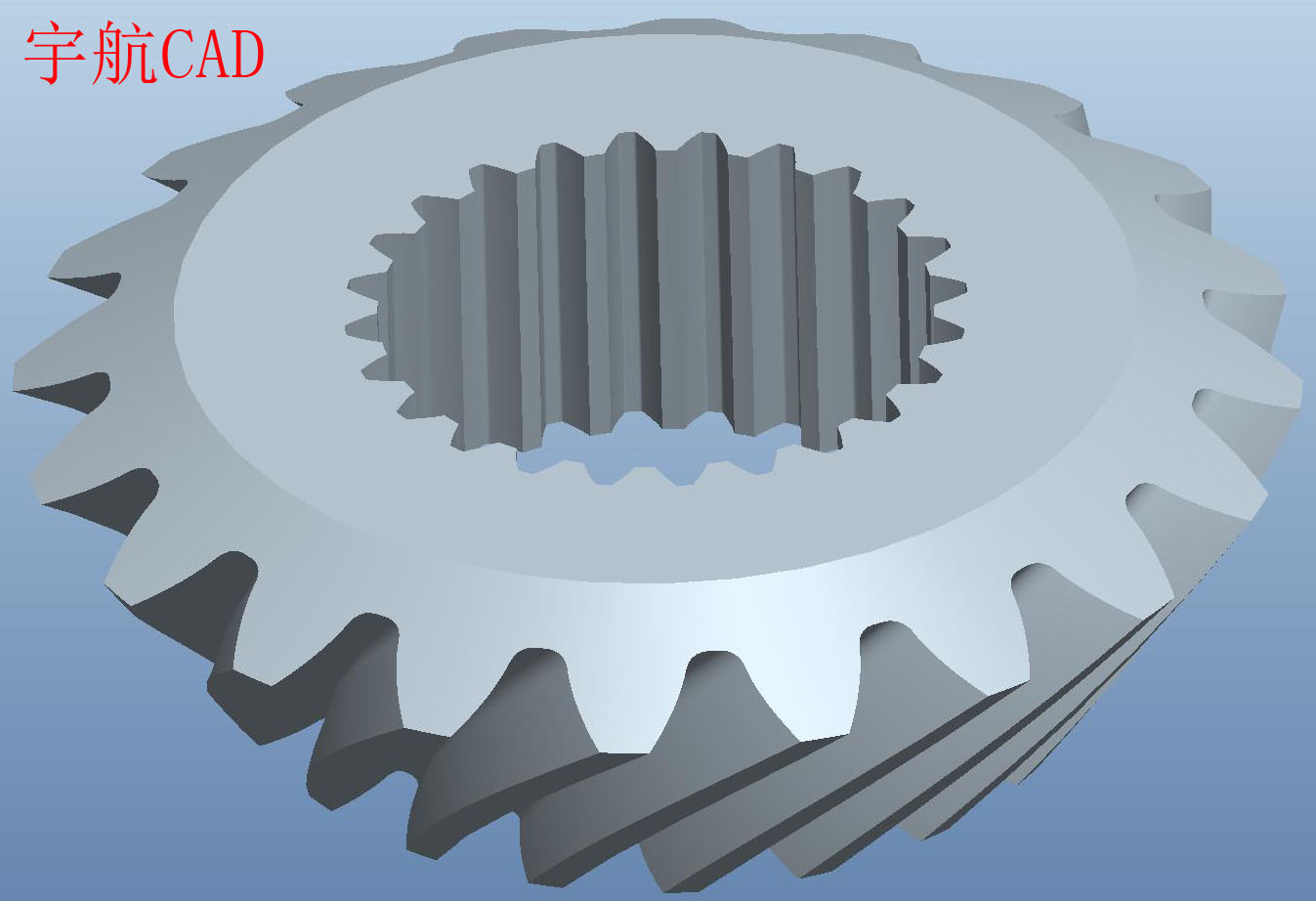

建了一个模.

1561720203

你的公司设计了一个好东西.

Ericao

pass by, study again

zky613613

cheyonwe 发表于 2013-3-28 14:28


登录/注册后可看大图

请问您有现有的9寸20度压力角的刀吗，有的话我可以再给您计算一组数据。

师傅  不好意思  最近出了点事  休班了一段时间


我公司现有9寸20°的刀，模数是8.25的  我想用现有的刀做这个伞齿  刀错距多少  直径什么的能算出来么

cheyonwe

您现有的9寸的刀号或者说内外刀的齿形角是多少？
