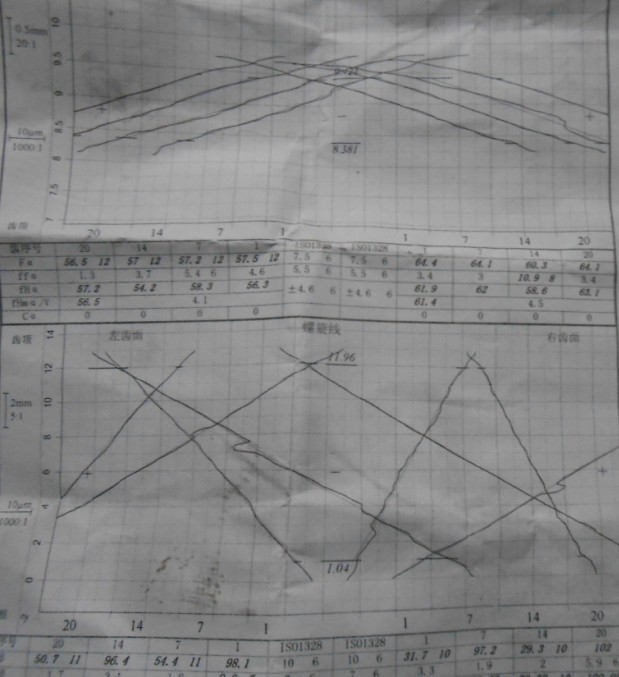

这是什么情况求解

870979012 · 发表于 2013-3-24 09:59

您需要登录才可以下载或查看，没有账号？注册

x

会不会是刀的问题

杨大侠 · 发表于 2013-3-24 12:19

是滚齿还是剃齿上的问题请说明清楚。

870979012 · 发表于 2013-3-24 12:59

插齿做出来很差劲

lalawo · 发表于 2013-3-24 15:23

齿廓倾斜偏差超差，而且还对称（平均齿廓倾斜偏差相差5μ）。也就是压力角偏差，最大的可能性刀具是否拿错？还有不明白的是齿廓倾斜偏差按图形应该为负值（虽然说那项要求±值，但是方便判断，负值代表压力角偏大），怎么图纸实测出来是正值？也许是我太孤陋寡闻，呵呵，齿形图格式也就才看过4、5种

870979012 · 发表于 2013-3-24 15:40

lalawo 发表于 2013-3-24 15:23

登录/注册后可看大图

齿廓倾斜偏差超差，而且还对称（平均齿廓倾斜偏差相差5μ）。也就是压力角偏差，最大的可能性刀具是否拿错？ ...

刀没拿错，有没有根切的情况

lalawo · 发表于 2013-3-24 15:59

还有，问一下，这是不是热前的产品？

yuchunjin · 发表于 2013-3-24 18:40

刀有问题吗？如果没有用错刀具在检测时也没有输错参数的话，检测装夹及加工装夹又问题。检查一下吧！

hyfjy · 发表于 2013-3-24 19:19

查一下刀具的齿形角，得一定在轴剖面内测量，再查一下刀具的前角是否与设计的要求相同。这种齿形是典型的压力角问题了。

870979012 · 发表于 2013-3-24 19:25

lalawo 发表于 2013-3-24 15:59

登录/注册后可看大图

还有，问一下，这是不是热前的产品？

是热前的问题，热后就更麻烦了，不能进行装配

yanjqdl · 发表于 2013-3-24 20:06

参数再检查下，压力角的数值是否正确？检测基准与加工基准一致不？
