剃齿异常

1084614948

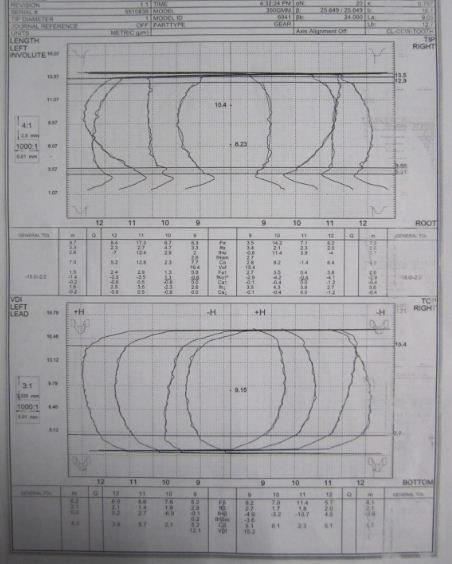

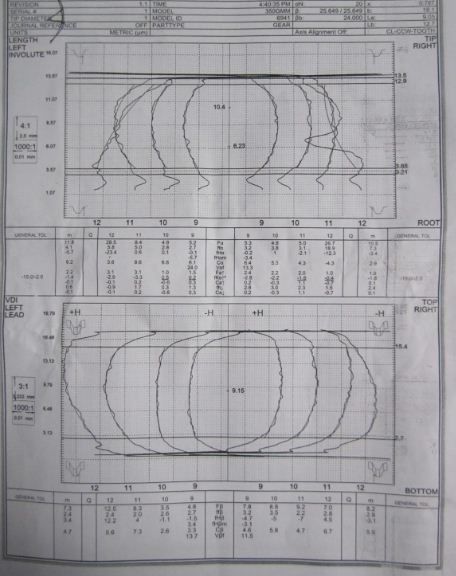

诸位，具体见附图，请教什么情况下才能导致如此齿形？（注：该档齿模数2.5，齿数12，压力角20，螺旋角25.649，采用插齿/剃齿工艺）

杨大侠

工件插齿时齿圈跳动超差，量一下剃后公法线变动量是否大，一般来说这样的齿轮剃后公法线变动量大，还有一个可能就是要查一下斜齿插齿刀的制造精度，刀具的安装精度。

lalawo

大侠说的有理。第一张图纸连续测4个齿，第12齿已经剃不到啦。

（还有不知刀具刃磨有没有问题？若不是梳齿刀估计刃磨有问题啊，还有工件的安装）
呵呵你们现在插斜齿是用的电子导轨或者普通的螺旋导轨进行加工？还是使用的梳齿刀进行加工斜齿？加工方式不了解不敢轻易判断

1084614948

lalawo 发表于 2013-3-24 16:25


登录/注册后可看大图

大侠说的有理。第一张图纸连续测4个齿，第12齿已经剃不到啦。

（还有不知刀具刃磨有没有问题？若不是梳齿 ...

插齿机上用的是普通的斜导轨，图中的剃齿不良很可能是插齿工序造成的，但是为什么会出现这种情况呢？？

lalawo

1084614948 发表于 2013-4-1 15:59


登录/注册后可看大图

插齿机上用的是普通的斜导轨，图中的剃齿不良很可能是插齿工序造成的，但是为什么会出现这种情况呢？？{: ...

不管我的问题，这肯定是插齿造成的。为什么说梳齿刀是因为它的刃磨方便，刃磨的质量是有所保证的。
而斜插齿刀应该是一齿一齿刃磨，相邻4齿齿形变化太大，应该是刃磨有问题。另外建议楼主检查一下机床主轴里润滑是否到位

1084614948

lalawo 发表于 2013-4-1 19:41


登录/注册后可看大图

不管我的问题，这肯定是插齿造成的。为什么说梳齿刀是因为它的刃磨方便，刃磨的质量是有所保证的。
而斜 ...

我们会注意的，还有其它原因吗？
