SH3----一个新出炉的锥度花键齿厚换算程序

刀疤五 · 发表于 2013-3-21 22:05

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2013-3-21 22:10 编辑

程序的特点:
1.内外花键,齿厚,齿侧锥角,根锥角的换算.
2.插倒锥时机床角度的计算
3.内齿挤轮的计算.
程序比较简单,界面乱,但很实用.

详细内容见图片.

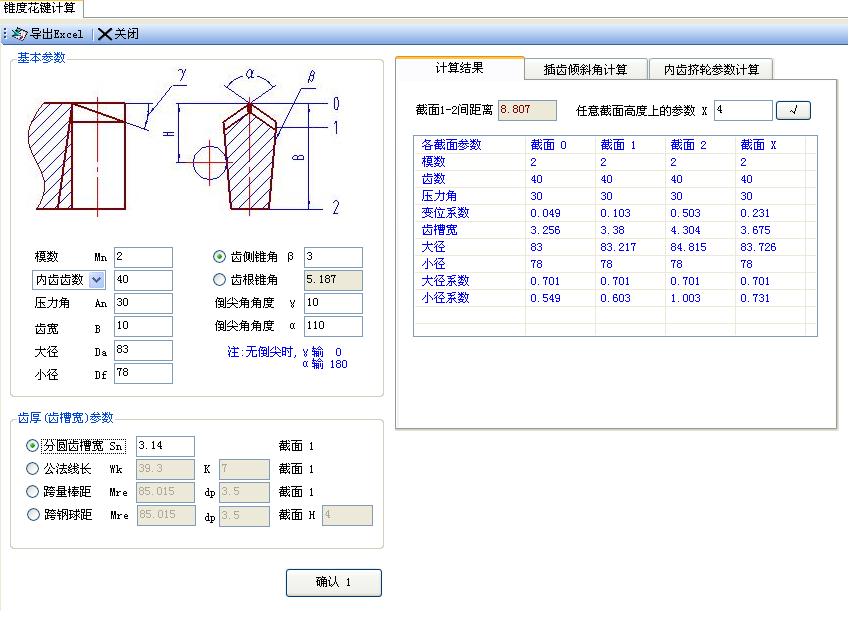

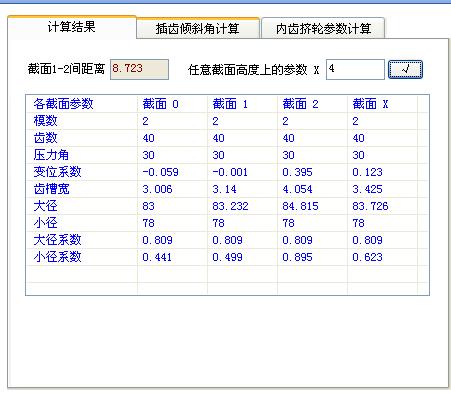

各截面的尺寸

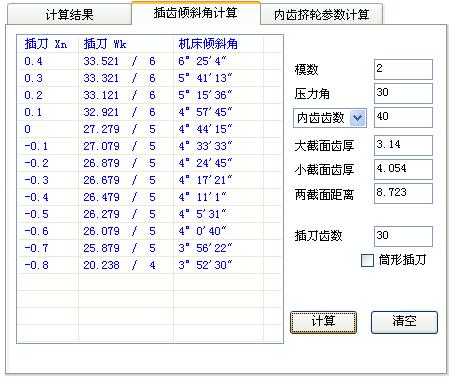

插齿机床斜角

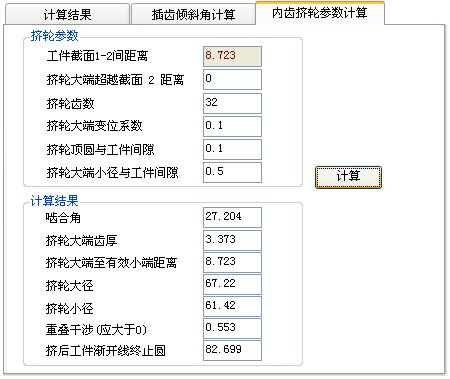

内齿挤轮

longyaner521 · 发表于 2013-3-22 13:51

真的很佩服楼主的精神，每天应该都在写程序！

刀疤五 · 发表于 2013-3-28 13:08

longyaner521 发表于 2013-3-22 13:51

登录/注册后可看大图

真的很佩服楼主的精神，每天应该都在写程序！

基本上是把书上或网上找到的公式,写成程序罢了.

zl3264507 · 发表于 2013-3-28 15:41

汽车变速器里面的同步器用到很多，能够发一份我验证一下你的公式的准确性吗。

zl3264507 · 发表于 2013-3-28 15:49

自己的，跟楼主不能比。

sbd_wam · 发表于 2013-4-1 20:26

太佩服了！！不管用起来如何？实在是不简单！

sbd_wam · 发表于 2013-4-1 20:41

让我们也享受一下您的劳动成果！谢谢

wangyongjiu09 · 发表于 2014-2-28 09:09

真是有心人。很解决问题。

aiguexing777 · 发表于 2014-8-13 23:47

软件在哪里啊，可以共享吗

chuntian9888 · 发表于 2015-5-12 14:47

软件在哪里啊，可以下载吗
