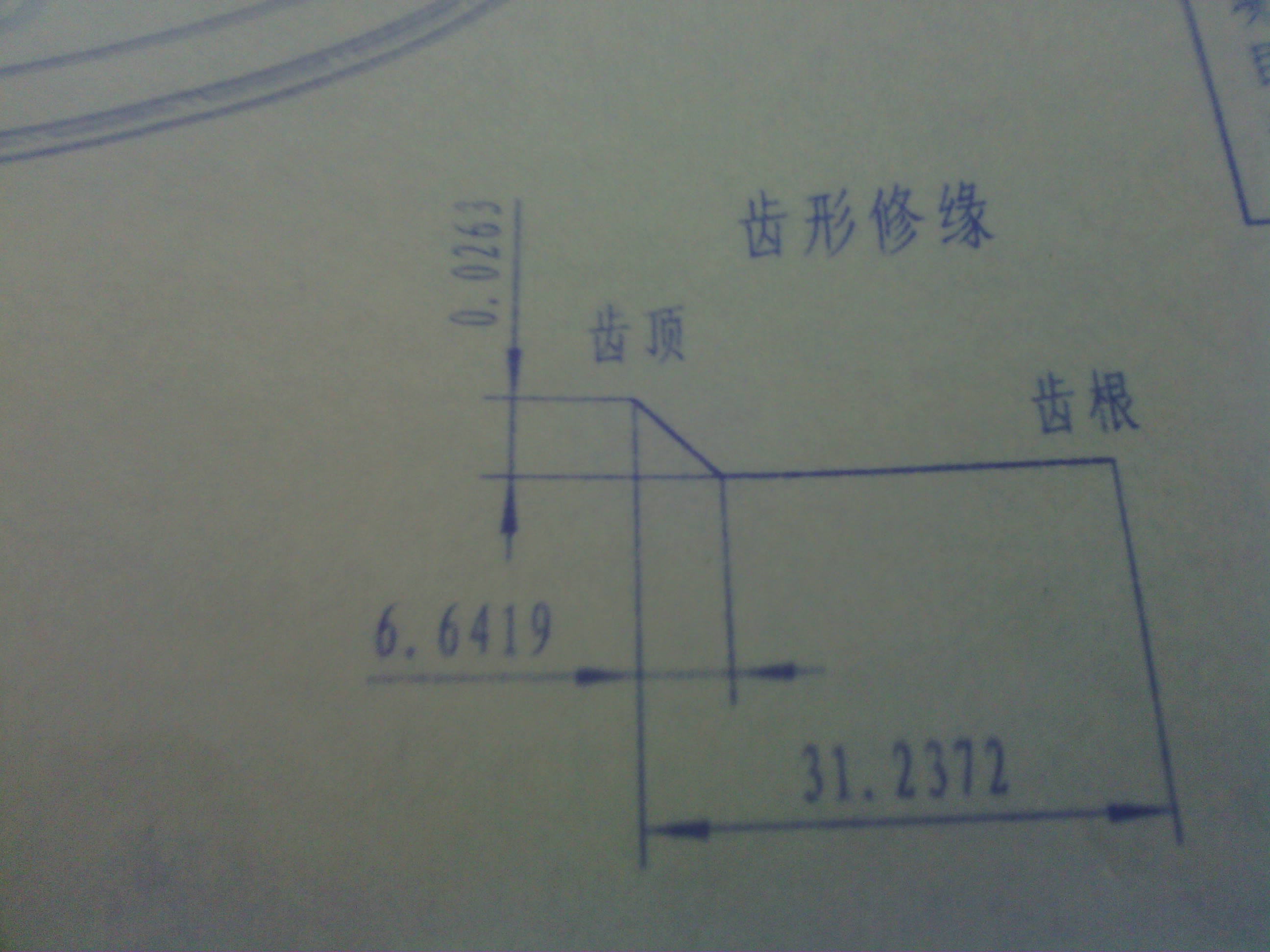

求救各位大虾们，有关附件中齿形修缘各个数据的意思

千里火爆

..............................

gyrfalcon

0.0263是修形量，6.6419和31.2372是半径上的还是直径上的或曲率半径差要看齿轮的参数，建议楼主将参数发上来

千里火爆

gyrfalcon 发表于 2013-3-21 11:57


登录/注册后可看大图

0.0263是修形量，6.6419和31.2372是半径上的还是直径上的或曲率半径差要看齿轮的参数，建议楼主将参数发上来 ...

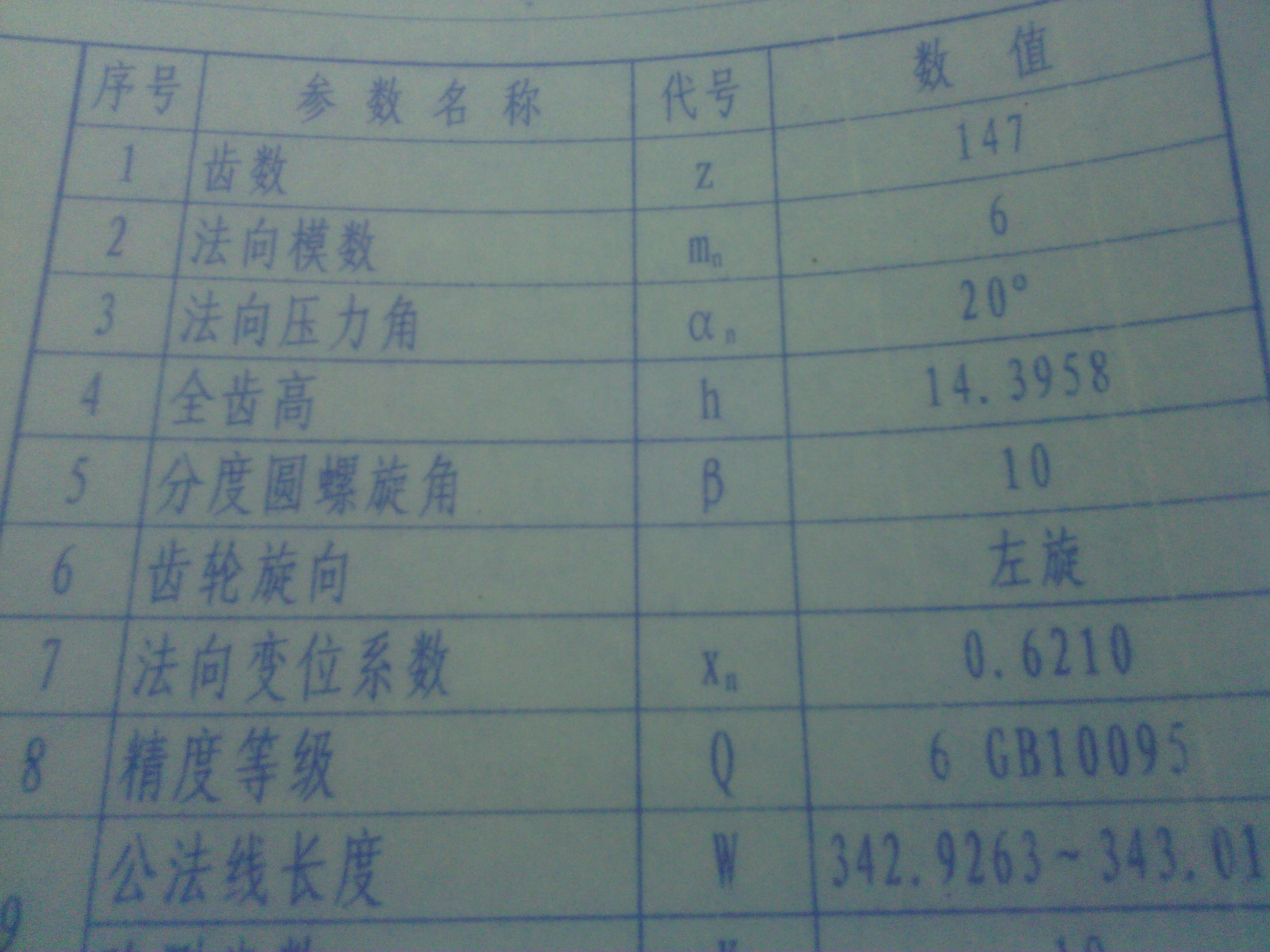

谢谢您的回复，齿轮完整参数如下：

freak

千里火爆 发表于 2013-3-21 13:41


登录/注册后可看大图

谢谢您的回复，齿轮完整参数如下：

0.0263mm是齿顶修缘tip relief
6.6419mm和31.2372mm应该是渐开线展长之差，即
6.6419mm=齿顶齿形圆dFa对应的渐开线展长 — dCa:（Start of modification at tip）对应的渐开线展长；
31.2372mm=齿顶齿形圆dFa对应的渐开线展长 — dFf对应的展长

千里火爆

freak 发表于 2013-3-21 16:16


登录/注册后可看大图

0.0263mm是齿顶修缘tip relief
6.6419mm和31.2372mm应该是渐开线展长之差，即
6.6419mm=齿顶齿形圆dFa对 ...

谢谢，楼主的意思是渐开线的展开长度，我们公司的也这么讲，可是我用软件画出齿形图后，测量了一下，齿顶到齿根之间的渐开线展开长度才16.5，故不得图纸中31.2372代表啥意思额。

freak

千里火爆 发表于 2013-3-21 17:01


登录/注册后可看大图

谢谢，楼主的意思是渐开线的展开长度，我们公司的也这么讲，可是我用软件画出齿形图后，测量了一下，齿顶 ...

渐开线展开长度不是渐开线圆弧长度，是与啮合两基圆内公切线即啮合线交点到公切点T1的距离，你看你的16mm是否是量的齿高或是渐开线弧长，如果实在弄不懂，你就把这个齿轮和与它配对的齿轮的图纸发我，我帮你看

千里火爆

额，多谢，是我理解错误。

陆壹

这个可以找我

陆壹

QQ914330248

gyrfalcon

freak 发表于 2013-3-21 16:16


登录/注册后可看大图

0.0263mm是齿顶修缘tip relief
6.6419mm和31.2372mm应该是渐开线展长之差，即
6.6419mm=齿顶齿形圆dFa对 ...

应该是这样的，计算31.2372是否正确，需要楼主将该齿轮的齿顶圆及渐开线起始圆（即dnf）发上来
