正变位的齿轮怎么会齿厚小于齿距？如何加工？

朱文兵 · 发表于 2013-3-20 20:54

您需要登录才可以下载或查看，没有账号？注册

x

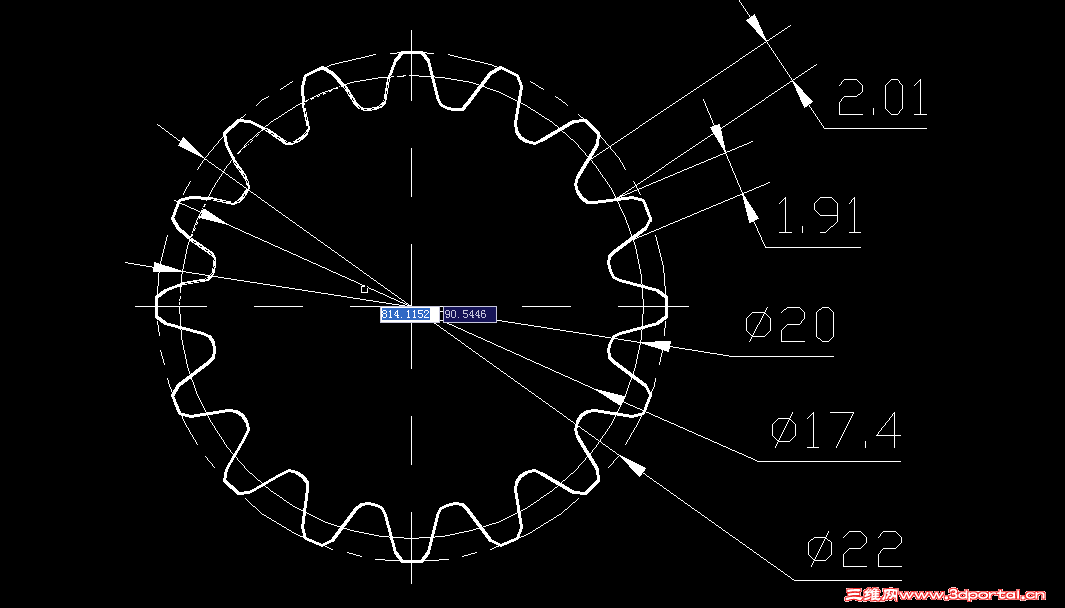

测绘一个变位齿轮，发现齿轮的齿厚比齿距要小0.1mm，可是正变位的齿轮不是应该齿厚增加的么？不知道是什么原因？看下面的图（分度圆是20mm，按照16个齿估计的）：齿根圆17.4mm，齿顶圆22mm

gyrfalcon · 发表于 2013-3-22 08:07

正常，齿轮啮合的时候是需要侧隙的，所以正常齿轮的齿厚是小于齿槽宽的，正变位的话看你的变位和齿厚减薄量之间的大小关系

HBTIANZE · 发表于 2013-3-22 08:35

应该是计算基准出现问题了。

朱文兵 · 发表于 2013-3-22 16:53

gyrfalcon 发表于 2013-3-22 08:07

登录/注册后可看大图

正常，齿轮啮合的时候是需要侧隙的，所以正常齿轮的齿厚是小于齿槽宽的，正变位的话看你的变位和齿厚减薄量 ...

后来研究了，发现不是标准的齿轮，齿顶高系数是0.8，顶隙系数是0.25，这样看来就不是变位齿轮了

朱文兵 · 发表于 2013-3-22 16:54

HBTIANZE 发表于 2013-3-22 08:35

登录/注册后可看大图

应该是计算基准出现问题了。

是的，图是测绘的，主要是参数没有弄对，还以为是变位齿轮呢！

hyfjy · 发表于 2013-3-22 20:05

命题不对。名词多看一下才好，什么是齿距？

朱文兵 · 发表于 2013-3-23 08:27

hyfjy 发表于 2013-3-22 20:05

登录/注册后可看大图

命题不对。名词多看一下才好，什么是齿距？

是的，不好意思，应该是槽宽！

xuefengtang · 发表于 2013-3-27 10:18

想山寨？水平也太那个点了...........
