求助：弧齿锥齿轮运动仿真问题

就砍三刀 · 发表于 2013-3-20 14:50

您需要登录才可以下载或查看，没有账号？注册

x

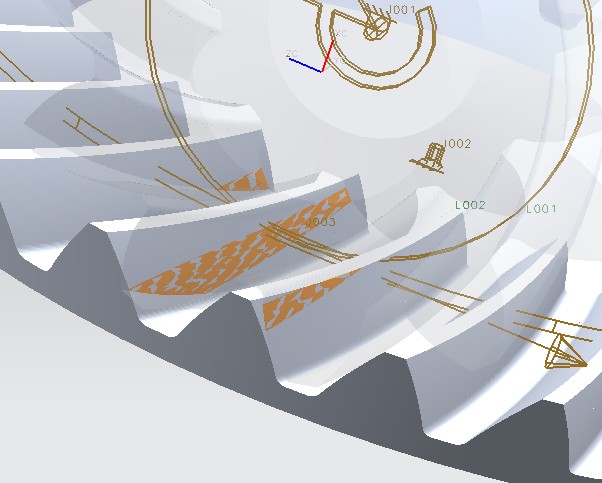

本人用加工的方式加工出弧齿锥齿轮大小轮，然后装配后做运动仿真用干涉检测发现接触区不怎么对！望各位大神能指点迷津！在此谢谢各位了！跪求关注！

aa.part01.rar (2 MB, 下载次数: 63)

aa.part02.rar (2 MB, 下载次数: 60)

aa.part03.rar (2 MB, 下载次数: 63)

aa.part04.rar (2 MB, 下载次数: 55)

aa.part05.rar (1.2 MB, 下载次数: 59)

就砍三刀 · 发表于 2013-3-20 14:58

281497225 · 发表于 2013-3-21 09:43

就砍三刀发表于 2013-3-20 14:58

登录/注册后可看大图

好，你的齿轮副在装配过程中是怎么添加的约束呢。交流下。

就砍三刀 · 发表于 2013-3-21 10:01

281497225 发表于 2013-3-21 09:43

登录/注册后可看大图

好，你的齿轮副在装配过程中是怎么添加的约束呢。交流下。

因为是加工生成的，齿形位置是确定的！只要在solidworks里面用相应参数移动到相应位置就可以了！只有俩齿轮相对于原世界坐标的约束，，没有直接俩齿轮相互的约束！

hlf · 发表于 2013-3-21 13:02

敢问楼主是如何生成齿轮的，我最近在做毕业设计，需要用catia画一对弧齿锥齿轮，求指教啊

就砍三刀 · 发表于 2013-3-21 14:27

hlf 发表于 2013-3-21 13:02

登录/注册后可看大图

敢问楼主是如何生成齿轮的，我最近在做毕业设计，需要用catia画一对弧齿锥齿轮，求指教啊

这个用加工的方式加工出来的！，如果你毕业设计拿来作分析之类的最好下载别人的模型，论坛有很多的！这个模型不适合做有限元之类的分析！。

281497225 · 发表于 2013-3-28 17:10

hlf 发表于 2013-3-21 13:02

登录/注册后可看大图

敢问楼主是如何生成齿轮的，我最近在做毕业设计，需要用catia画一对弧齿锥齿轮，求指教啊

你给我参数，我给你画出来模型给你。

hlf · 发表于 2013-4-4 11:43

281497225 发表于 2013-3-28 17:10

登录/注册后可看大图

你给我参数，我给你画出来模型给你。

求指教啊，
m=6，Z1=9，Z2=40，

ilifeilafang · 发表于 2013-4-16 16:17

281497225 发表于 2013-3-28 17:10

登录/注册后可看大图

你给我参数，我给你画出来模型给你。

你好，能不能帮我做个伞齿齿轮副，基本参数在我发的帖子里，就在第一页，我想做仿真分析用，我用GEARTEQ画的，不准确，只有一个大体形状，一直没找到准确的建模方法，谢谢你了。

chilun-yan · 发表于 2013-4-17 09:20

我下载后用solidworks2008打不开你的文件
