高价求购M3,A20,125圆规格的盘形插齿刀(有效期至2013.05.01)

刀疤五 · 发表于 2013-3-15 22:51

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2013-3-17 22:27 编辑

有一椭圆齿轮:M3,Z41,离心率0.25,偏心距15.622,外圆长轴外径130.976,外圆短轴直径127,齿厚4.712(-0.16,-0.24).
想在非数控的普通的插齿机上插出此工件,即工件与刀具保特定转速比,且中心距不能联动,应像加工普通圆柱齿轮一样加工,不知那个刀具厂能做出此插刀.

cuttingtools · 发表于 2013-3-16 23:49

您好，请问有没有详细的齿轮参数图，或者工件参数图呢，

我是重庆兴旺工具，专门做插齿刀，剃齿刀，滚刀的厂家，

如方便的话，请加QQ:1002828225

刀疤五 · 发表于 2013-3-17 22:40

本帖最后由刀疤五于 2013-3-17 22:42 编辑

cuttingtools 发表于 2013-3-16 23:49

登录/注册后可看大图

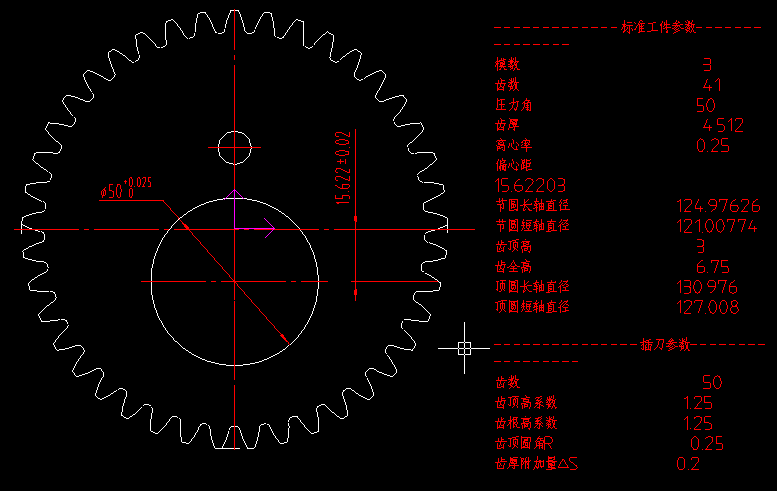

您好，请问有没有详细的齿轮参数图，或者工件参数图呢，

我是重庆兴旺工具，专门做插齿刀，剃齿刀，滚刀 ...

插齿加工时，工件的旋转中心为椭圆的中心

HBTIANZE · 发表于 2013-3-18 11:32

这个加工很有难度的，定制刀具也只能加工此种工件了。

刀疤五 · 发表于 2013-3-18 11:44

HBTIANZE 发表于 2013-3-18 11:32

登录/注册后可看大图

这个加工很有难度的，定制刀具也只能加工此种工件了。

先把刀设计出来，再考虑如何加工刀。

gyrfalcon · 发表于 2013-3-19 13:30

关注，这个有相当的难度

刀疤五 · 发表于 2013-3-19 16:45

gyrfalcon 发表于 2013-3-19 13:30

登录/注册后可看大图

关注，这个有相当的难度

是的，一个创新的课题，很有挑战性。

捕风的汉子 · 发表于 2013-3-20 22:31

提示: 该帖被管理员或版主屏蔽

刀疤五 · 发表于 2013-3-20 23:02

没想到论坛里有人能设计出来,本人佩服的物体投地!
希望您能把刀与工件的啮合运动图贴出来.让大家长长见识.

捕风的汉子 · 发表于 2013-3-21 18:30

能不能把工件参数及图纸用附件的形式传上来。
