新人求教 在Solidworks中鼓形齿轮的画法

yccando06

看了很多画 齿轮的插件 注意了论坛 还没发现如何 解决 有Solidwork画齿面形状为鼓形齿的 介绍
新人 请教论坛 如何画出三维的鼓形齿啊
有出图过程 也好啊 或者 有什么其他的方法  推荐 下啊

mrmrw

齿向鼓形齿就是将齿向做成弧线形状的，这样就相当于每个截面上的齿形的变位系数不同，原理类似于插齿刀！
你将齿轮参数发上来，我看一下！
只有用结构没有办法！

yccando06

mrmrw 发表于 2013-3-19 09:35


登录/注册后可看大图

齿向鼓形齿就是将齿向做成弧线形状的，这样就相当于每个截面上的齿形的变位系数不同，原理类似于插齿刀！
...

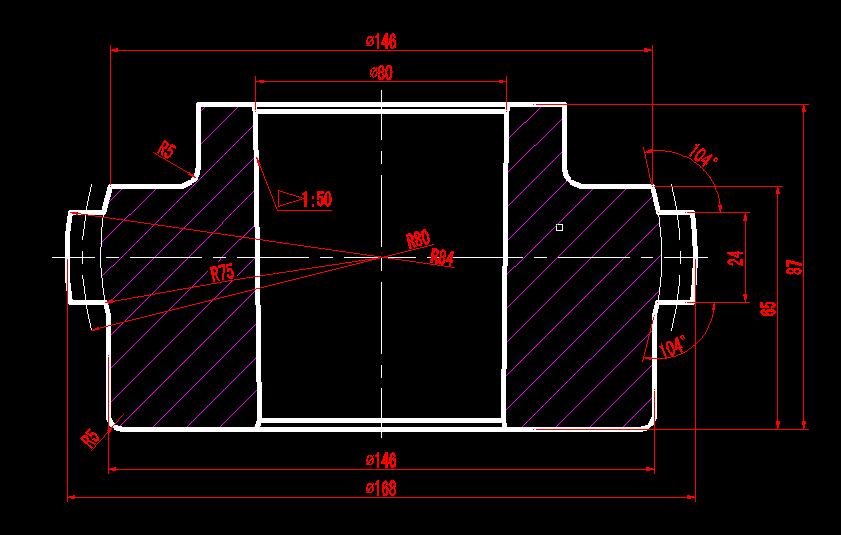

模数m=3.5,压力角a=20°,齿数Z=46，齿宽B=45,标准直齿轮，无变位

mrmrw

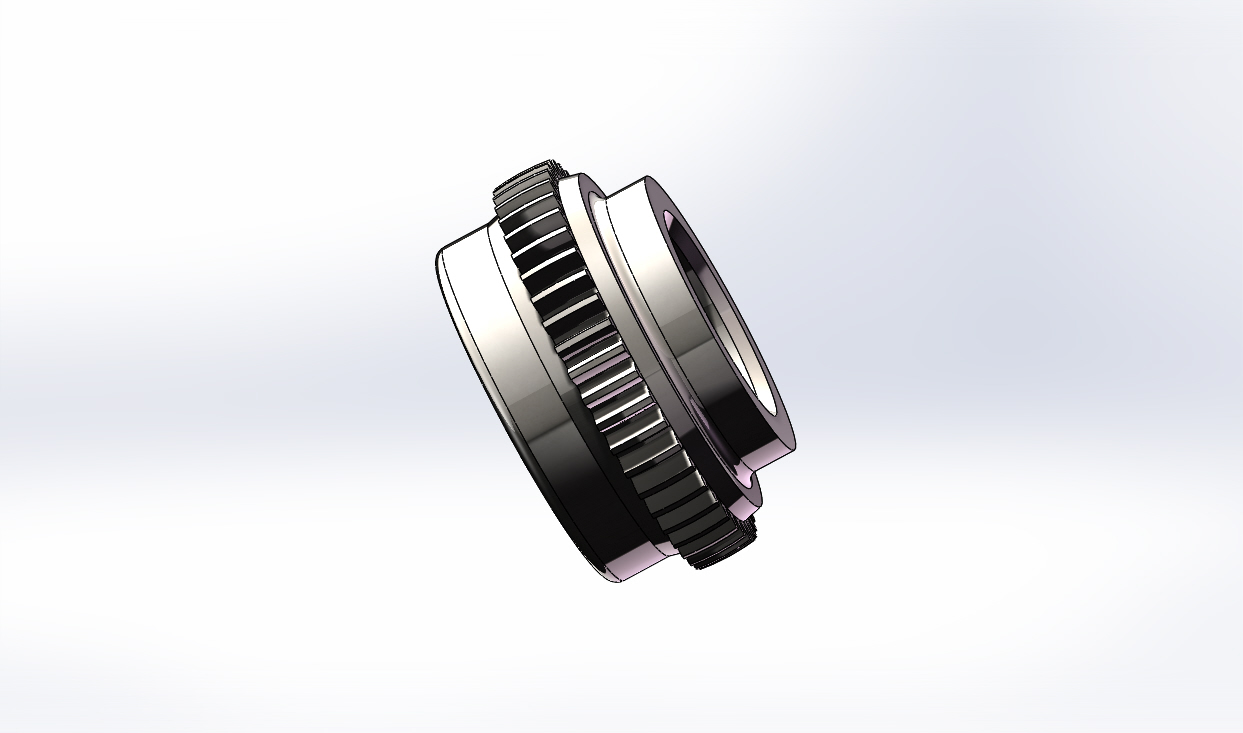

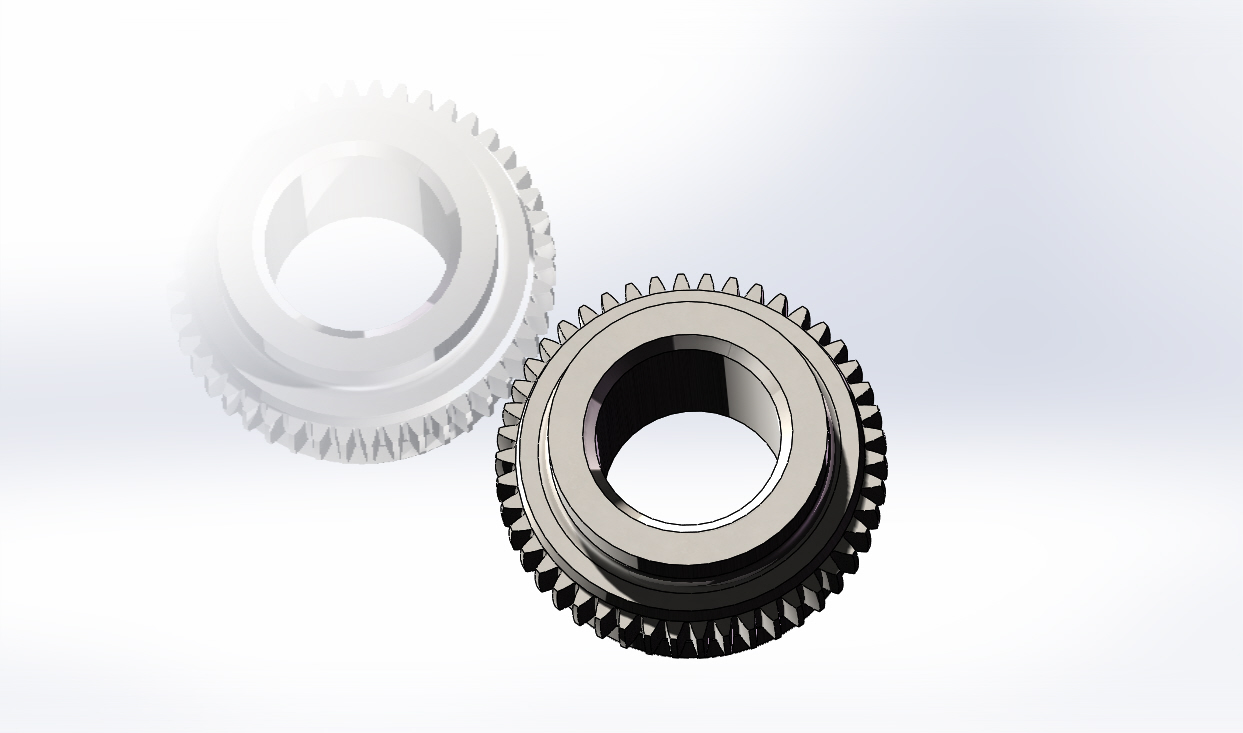

图纸有些尺寸漏标了，不完整！大体上给了个尺寸！
做个3D！



stp格式的：
鼓形齿轮.rar (547.08 KB, 下载次数: 329)

2013-3-22 10:12 上传

点击文件名下载附件

yccando06

mrmrw 发表于 2013-3-22 10:12


登录/注册后可看大图

图纸有些尺寸漏标了，不完整！大体上给了个尺寸！
做个3D！

学习了！先看看
多谢 版主！

yccando06

mrmrw 发表于 2013-3-22 10:12


登录/注册后可看大图

图纸有些尺寸漏标了，不完整！大体上给了个尺寸！
做个3D！

在Solidworks中看了
看不到版 主用哪种 方法 建立 的那部分鼓形齿轮的 模型?

再次 求教 版主
能否给个建立 齿轮的模型的步骤？

小辛

鼓形齿三维怎么画啊    求教

小辛

mrmrw 发表于 2013-3-22 10:12


登录/注册后可看大图

图纸有些尺寸漏标了，不完整！大体上给了个尺寸！
做个3D！

三维画齿形怎么画啊    新手求教！

ji7890

高手在人间

mrmrw

建模方法也简单，使用公式曲线绘制渐开线部分，如果齿根过渡曲线要求不高就直接采用圆弧替代，如果要求精确请使用公式求出过渡曲线方程，然后建立单个齿轮的齿形。
以一个齿中间为基准，齿向建立弧线，扫描就可以得到一边的一个齿，然后镜像齿就得到一整个齿，最后阵列就行了！
对于齿形，如果要求高，就使用专业工具绘制，然后倒入SW中就行了！
