蜗杆配塑料斜齿轮，很大负变位正常吗？

yngwd · 发表于 2015-7-15 21:33

有没有人用过蜗杆斜齿轮采用18.5°的法向压力角？斜齿轮为塑料材料。蜗杆测试分析为18.5°的法向压力角。

hyfjy · 发表于 2015-7-19 14:51

yngwd 发表于 2015-7-15 21:33

登录/注册后可看大图

有没有人用过蜗杆斜齿轮采用18.5°的法向压力角？斜齿轮为塑料材料。蜗杆测试分析为18.5°的法向压力角。

在选择蜗杆斜齿轮传动时，压力角只不过是根据齿轮加滚刀的一个参数，如果有14.5度压力角的滚刀，可以用14.5度压力角的，如果有18.5度压力角或者仅有普通的20度压力角的齿轮滚刀，又不愿意单独设计一款专用的压力角的斜齿轮，也同样是可以用的。

下面是14.5度法向压力角，18.5度法向压力角及20度法向压力角三种情况下做出的渐开线蜗杆与斜齿轮啮合模型的截图：

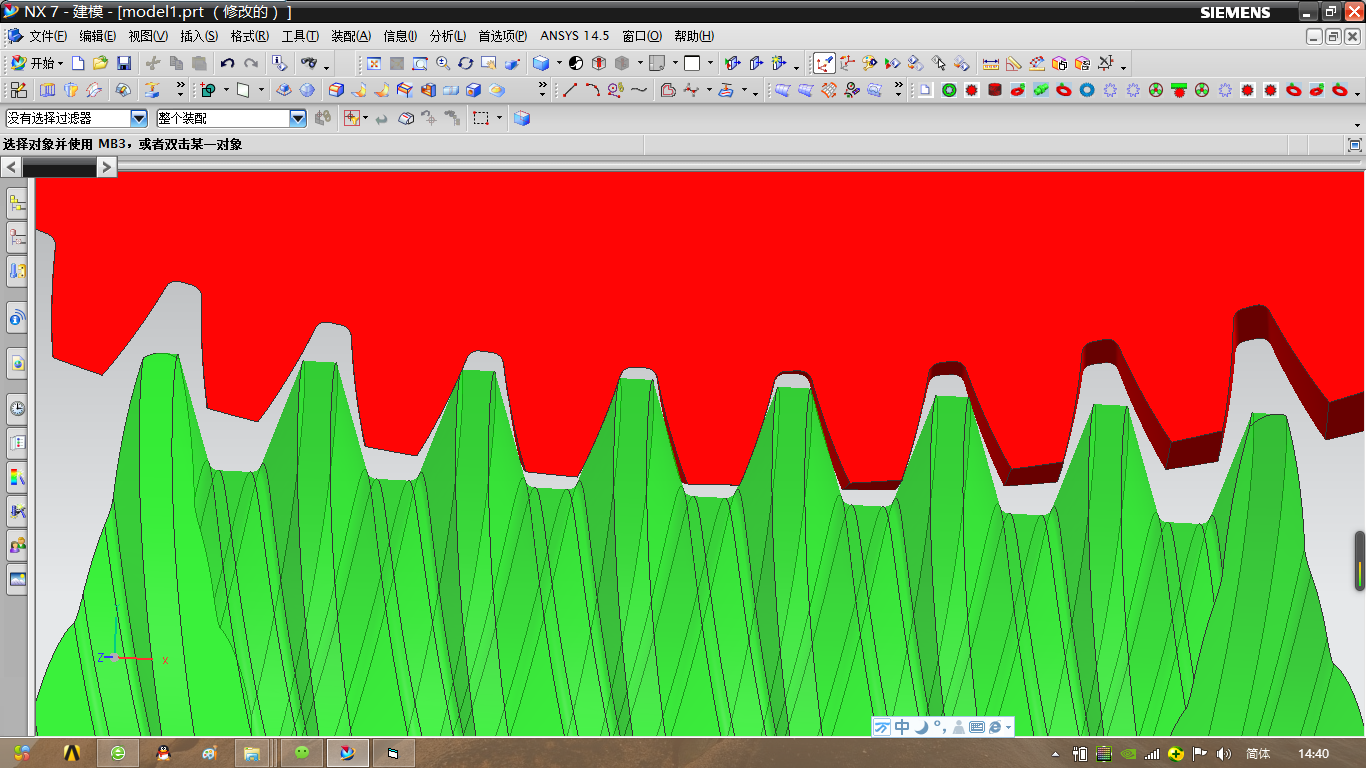

14.5度压力角的

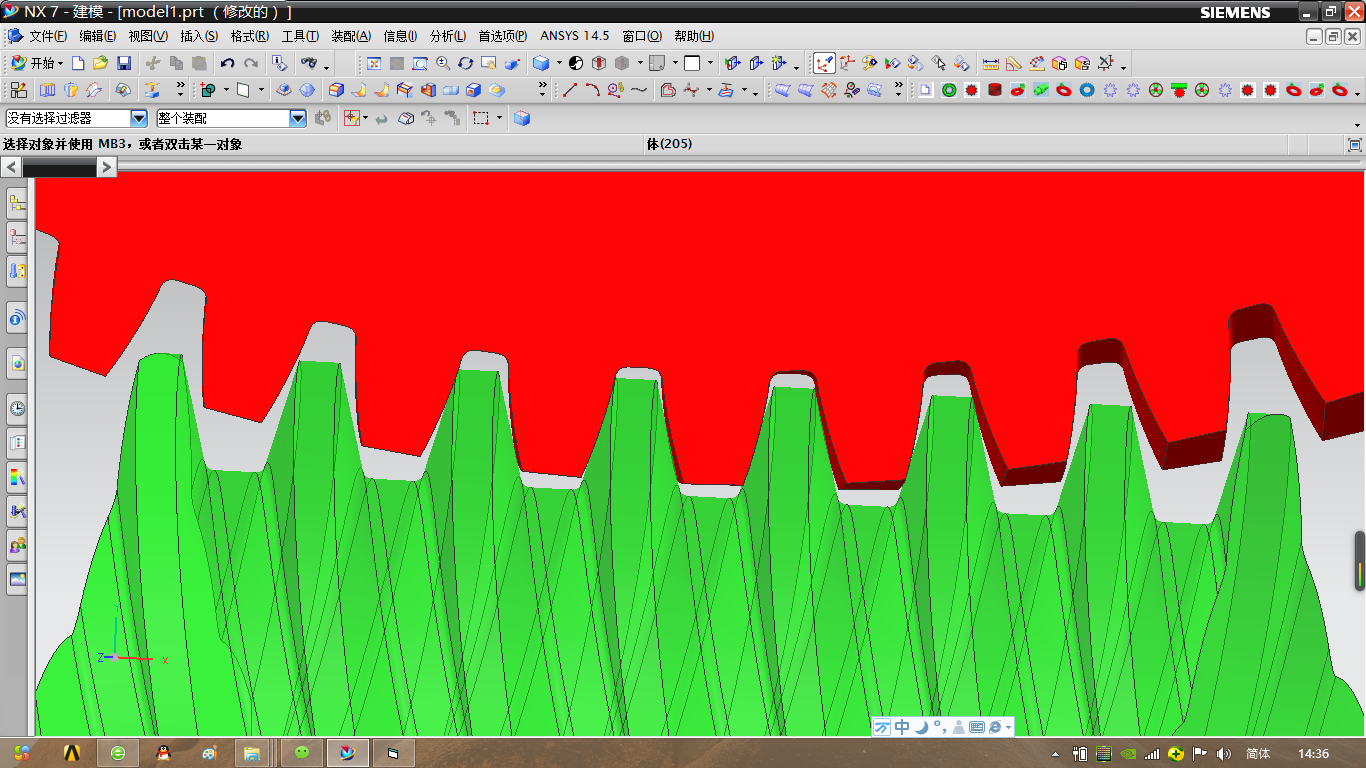

18.5度压力角的

20度压力角的

其余参数是一样的，可以看到齿形的变化。对于小模数，小截荷的转动，应该说影响不会是太明显的。

yngwd · 发表于 2015-7-19 16:49

那么请问一下，对于蜗杆斜齿轮副，压力角的选择不同，除了刀具的问题，是否有否有其它的优缺点？

hyfjy · 发表于 2015-7-31 08:30

具体情况具体分析，如果是金属蜗杆配塑料斜齿轮，可以用较小压力角的设计，这时，蜗杆是减薄齿厚而斜齿轮是增大齿厚的，总体强度可以设计得当。用大压力角时，齿厚的分配会产生不好的作用。

zlmin · 发表于 2017-7-26 15:04

有的按大变位，有的按变齿厚
