求各位大侠帮忙看一下这个齿形链链轮怎么画

jwangen · 发表于 2013-3-4 09:41

您需要登录才可以下载或查看，没有账号？注册

x

我在测绘一个链轮,齿数26,齿顶圆直径74.25,齿根圆直径63.8,客户给的齿形链节距为9.525,用书上的

公式算出来的齿顶圆为78.45,这是为什么呢?

jwangen · 发表于 2013-3-4 09:56

为什么没有人愿意帮帮我呢,急啊,各位!

chiart · 发表于 2013-3-6 08:35

该链轮的齿形应该是渐开线的，近观书上的公式计算画的齿形是直齿的，测下距棒距是多少？渐开线齿形链轮是大负变位的齿轮。

jwangen · 发表于 2013-3-6 13:16

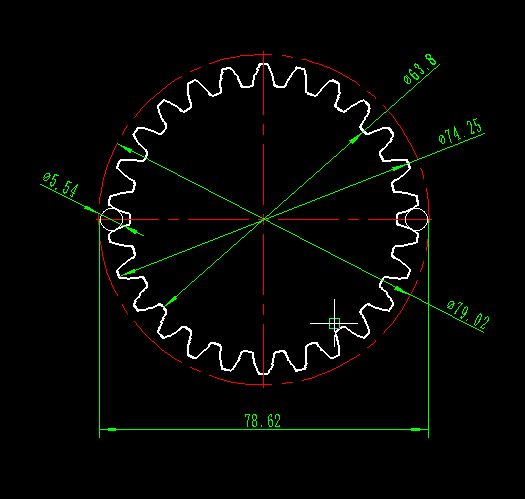

φ5.54的量棒,跨棒距为78.62

jwangen · 发表于 2013-3-6 13:16

chiart 发表于 2013-3-6 08:35

登录/注册后可看大图

该链轮的齿形应该是渐开线的，近观书上的公式计算画的齿形是直齿的，测下距棒距是多少？渐开线齿形链轮是大 ...

φ5.54的量棒,跨棒距为78.62

ymr3003 · 发表于 2013-9-5 15:17

请测量您的参数是否准确！按您描述的参数，是做不出的！

zhangran159697 · 发表于 2019-9-22 19:13

我也想知道

DD99 · 发表于 2019-9-23 08:18

yongxiangle1969 · 发表于 2020-3-2 08:47

这样的齿形还定不了，必须还有其他参数锁定---如两组不同跨齿数的公法线长度，这样才能确定链轮的模数、压力角、齿厚等参数
