行星齿轮系统问题，第一次做齿轮，请教大家了,我也学习学习

w612347 · 发表于 2013-3-1 22:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

行星齿轮系统
太阳轮Z=14 行星轮Z=14 内齿轮Z=42
m=0.65
按理论太阳轮和行星齿轮的中心距是9.1 但别人的产品测量出来是9.225
这是为什么呢

产品要求间隙比较大的，用于气动工具上的减速系统
如果要求间隙大家，是从哪个参数里改呢?

hyfjy · 发表于 2013-3-5 20:20

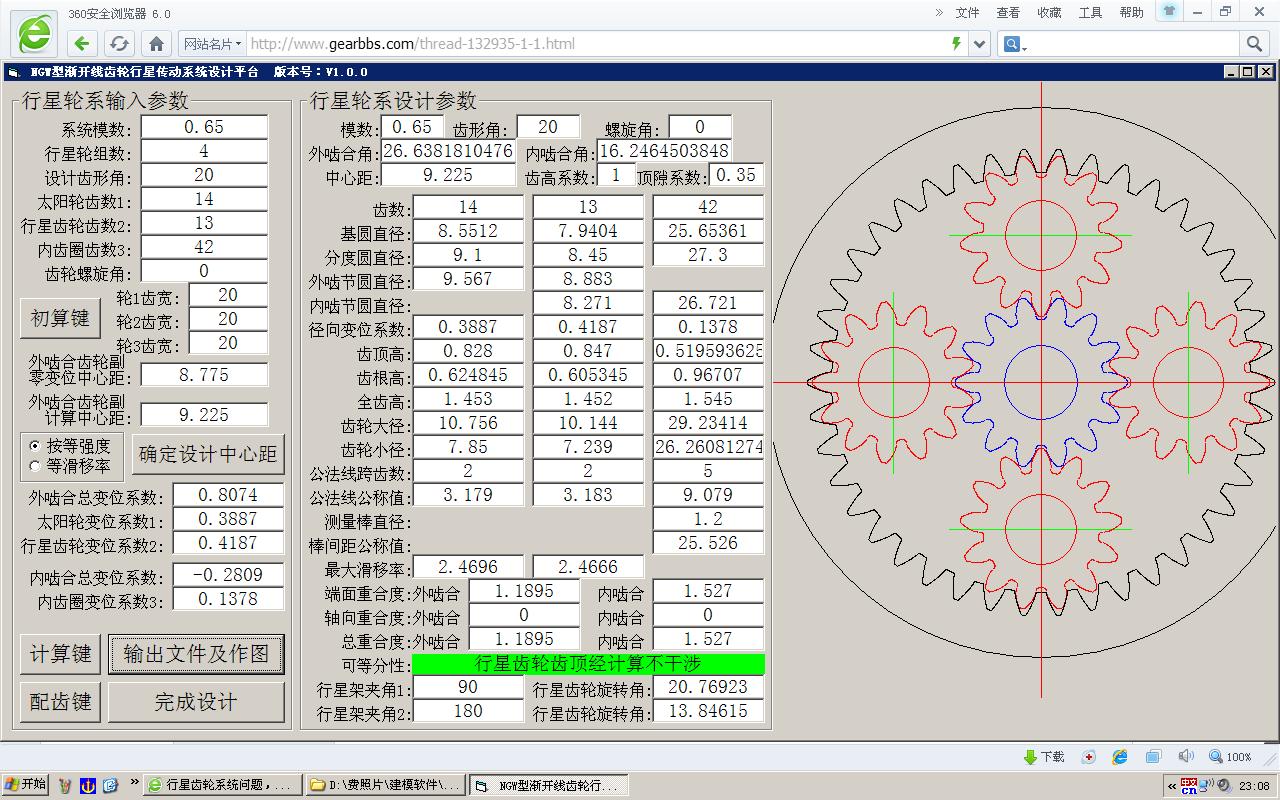

试算的结果：

qdtruck · 发表于 2013-3-6 11:16

太阳轮和行星轮的齿数不仅不互质，而且完全一样，该设计不是很优！行星轮取13个比较好！

niuershiye · 发表于 2013-3-6 13:38

qdtruck 发表于 2013-3-6 11:16

登录/注册后可看大图

太阳轮和行星轮的齿数不仅不互质，而且完全一样，该设计不是很优！行星轮取13个比较好！

有道理！

huping · 发表于 2013-3-19 19:05

有变位

hyfjy · 发表于 2013-3-19 20:12

行星轮取13个齿后，中心距不变时，太阳轮及行星轮能取得正变位系数，加强齿根强度，何乐而不为？

HBTIANZE · 发表于 2013-3-26 09:39

行星轮与太阳轮取正变位，对强度有所提高啊！

wxd7296 · 发表于 2013-3-26 12:32

niuershiye 发表于 2013-3-6 13:38

登录/注册后可看大图

有道理！

为什么说太阳轮和行星轮的齿数互为指数比较合理呢？

hyfjy · 发表于 2013-3-26 19:05

当齿数互质时，单个齿轮在加工时产生的误差比较容易相互抵消，不至于对整个系统产生周期性的噪音影响及瞬间传动比的影响。所以能设计成互质的而并不影响传动比的行星机构更应在设计时注意这个问题，另一方面，作为本案设计，可以看到，当行星齿轮减少一个齿时，传动比，中心距在不变的情况下，二个齿轮的强度都明显提高了，齿面的滑移率也下降了，何乐而不为呢？

w612347 · 发表于 2013-4-26 12:46

多谢大家受教，决定用行星13齿为本方案
