求助行星齿轮调整方案

jhkd1984 · 发表于 2013-3-1 21:39

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jhkd1984 于 2013-3-9 22:21 编辑

谢谢各位讨论完毕谢谢

qiuzhishihui · 发表于 2013-3-2 09:06

个人认为你的要求实现不了
理由：内齿圈齿数变化了要想中心距仍然不变那行星轮的参数必须变化行星轮的参数改变太阳轮的参数也必须改变。

qdtruck · 发表于 2013-3-2 11:40

原来的中心距是46吗？

jhkd1984 · 发表于 2013-3-2 17:43

是的原来的是46

huijind · 发表于 2013-3-2 20:54

jhkd1984 发表于 2013-3-2 17:43

登录/注册后可看大图

是的原来的是46

可能你们行星架图所标注的行星销中心距46mm,行星齿轮副的中心距应是23mm,你们太阳齿轮的齿数太少,行星齿轮干涉太阳齿轮的可能较大,该行星齿轮副除了满足速比要求外,就要围绕太阳齿轮进行设计了,所以你提出的限制条件较难实现.

hyfjy · 发表于 2013-3-2 22:48

huijind 发表于 2013-3-2 20:54

登录/注册后可看大图

可能你们行星架图所标注的行星销中心距46mm,行星齿轮副的中心距应是23mm,你们太阳齿轮的齿数太少,行星齿轮 ...

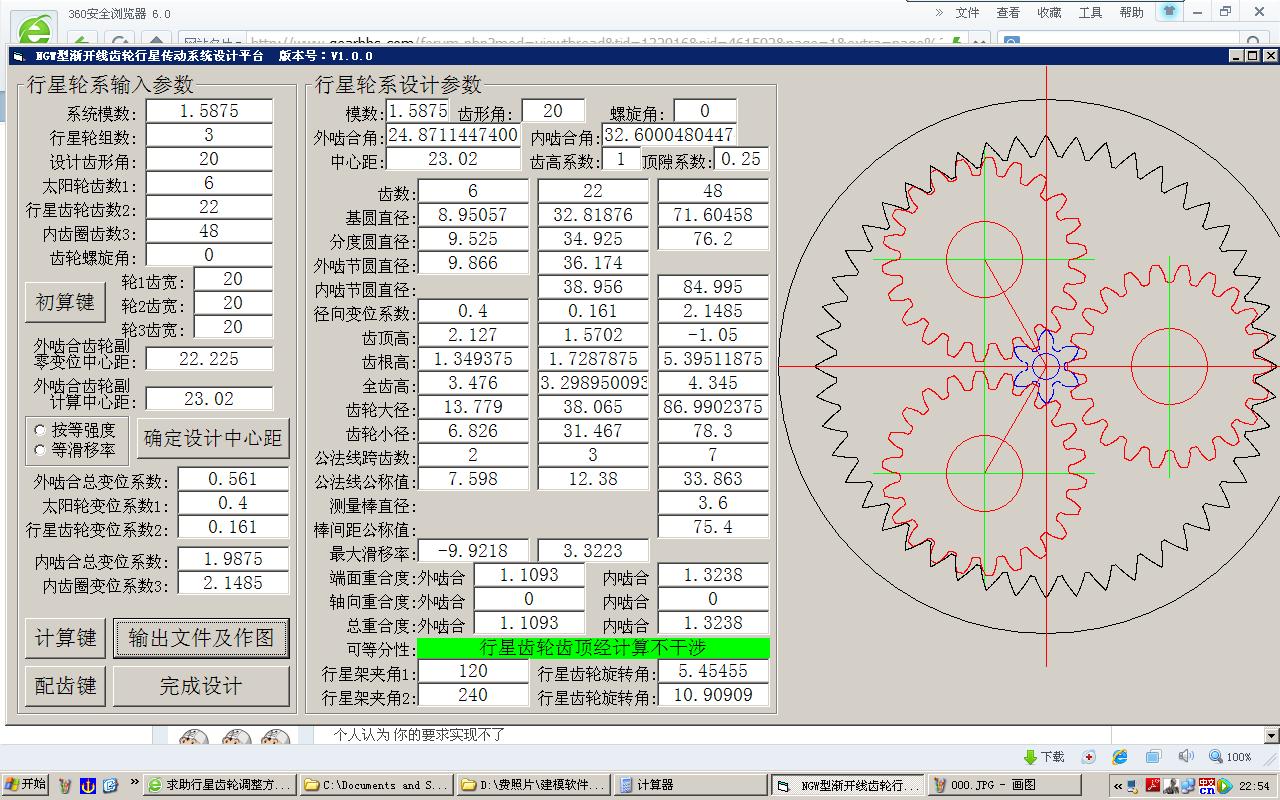

试算结果：

hyfjy · 发表于 2013-3-2 23:06

原来的参数变位系数是不相协调的，如果定下太阳轮及行星轮的变位系数后，内齿轮的径向变位系数为2.1485，你恐怕做不出来，这时的中心距为23.0196，内齿轮在取你给定的数值时是装不上的。而取到如此之大也是不合理的。原来的行星轮齿数有点多，合理的是取成20个齿，这样的话，变位系数较为合理吧。

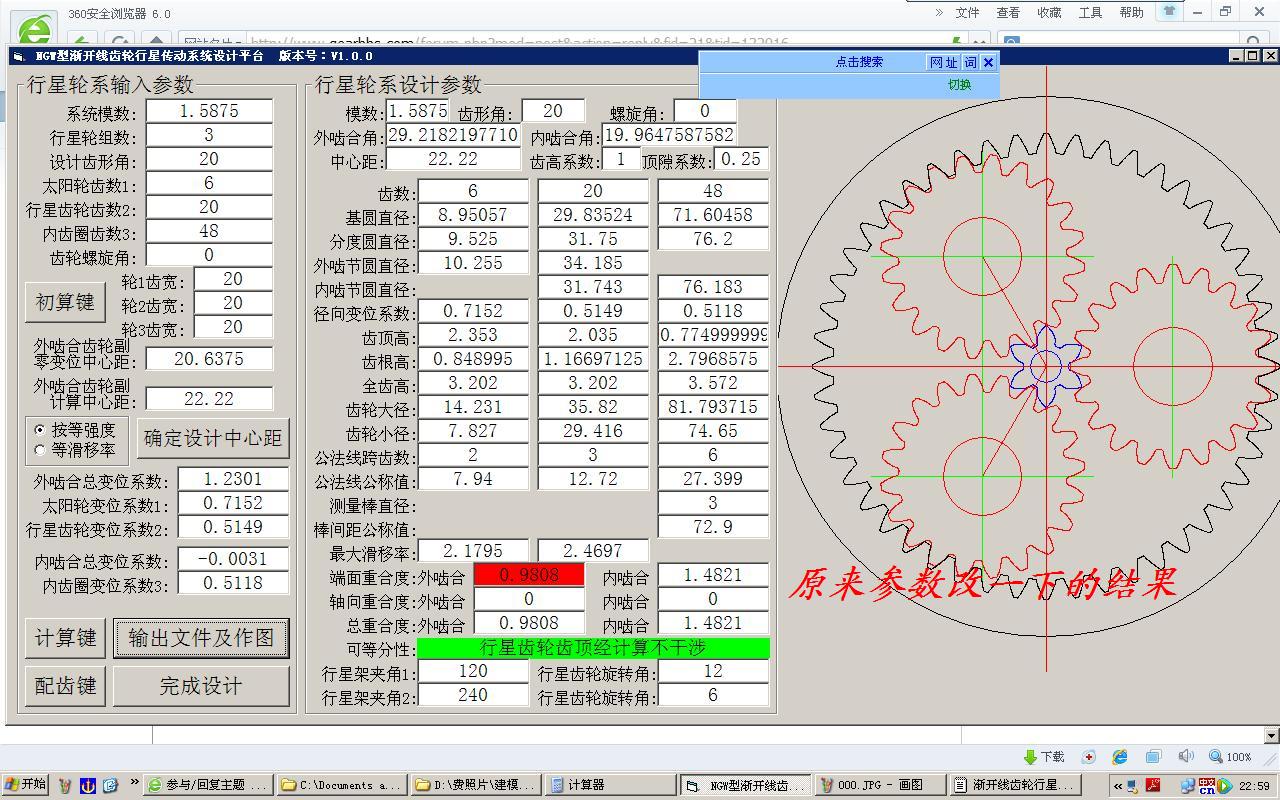

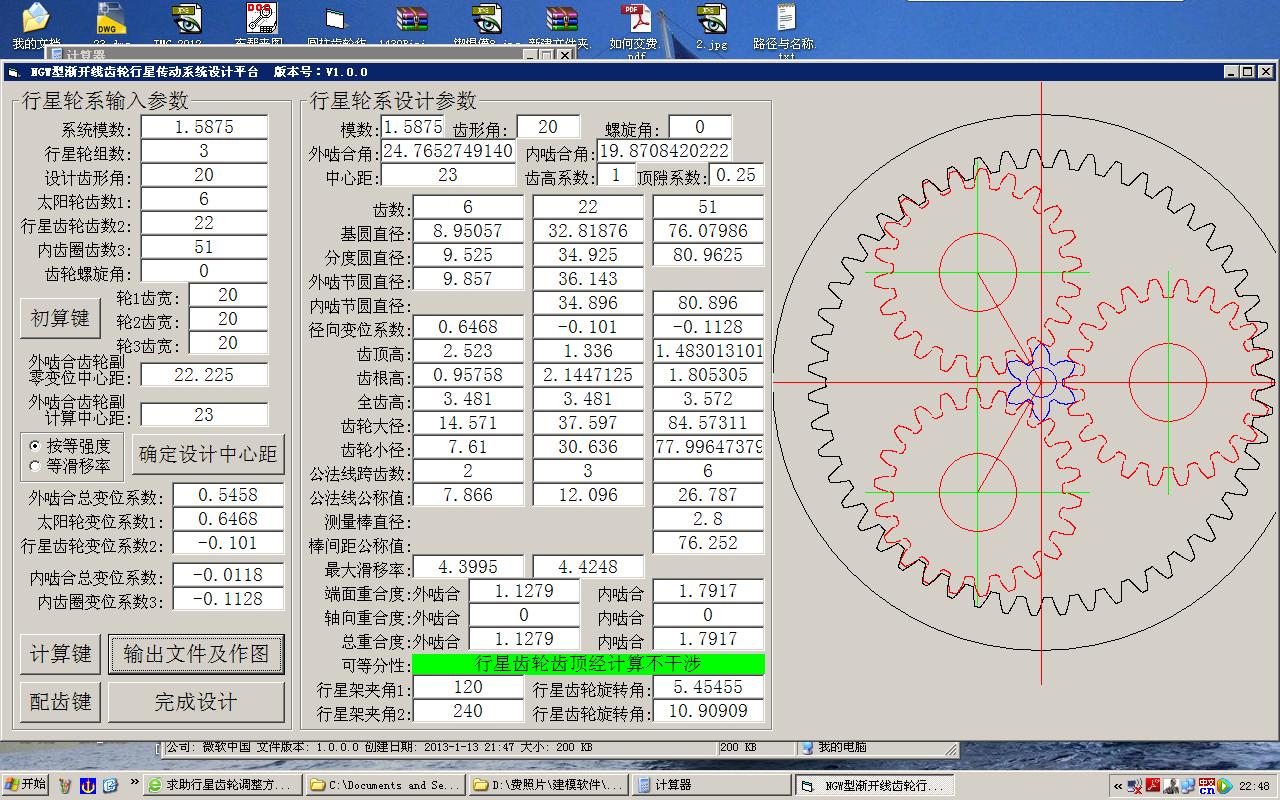

第二张图是你原来的太阳轮及行星轮参数的计算结果图

huijind · 发表于 2013-3-3 03:15

hyfjy 发表于 2013-3-2 22:48

登录/注册后可看大图

试算结果：

建议你将此贴回复给1楼.

qdtruck · 发表于 2013-3-4 14:37

原参数中心距和变位系数对不起来。这是随便给的参数还是实际生产试制用的参数？
