跨棒距尺寸

wangweimin · 发表于 2013-3-1 12:49

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请教各位大侠：有一齿轮径节/模数8/3.175 齿数71 齿形角20 齿顶高系数0.8螺旋角20°15′左旋精度6GB/T10095-2001中心距偏差179.37+0.011----179.37-0.011公法线92.831-0.110--------------92.831-0.176跨10齿用5.05的量棒跨棒距是多少

15506198942 · 发表于 2013-3-1 13:10

245.48-245.67

15506198942 · 发表于 2013-3-1 13:12

245.81-246

15506198942 · 发表于 2013-3-1 13:14

中心距在这里用不到吧？

wangweimin · 发表于 2013-3-1 13:31

请教怎么两种结果呢

per-shaving · 发表于 2013-3-1 16:14

dp=5.05 Mp=246.315

niuershiye · 发表于 2013-3-1 17:16

本帖最后由 niuershiye 于 2013-3-1 17:40 编辑

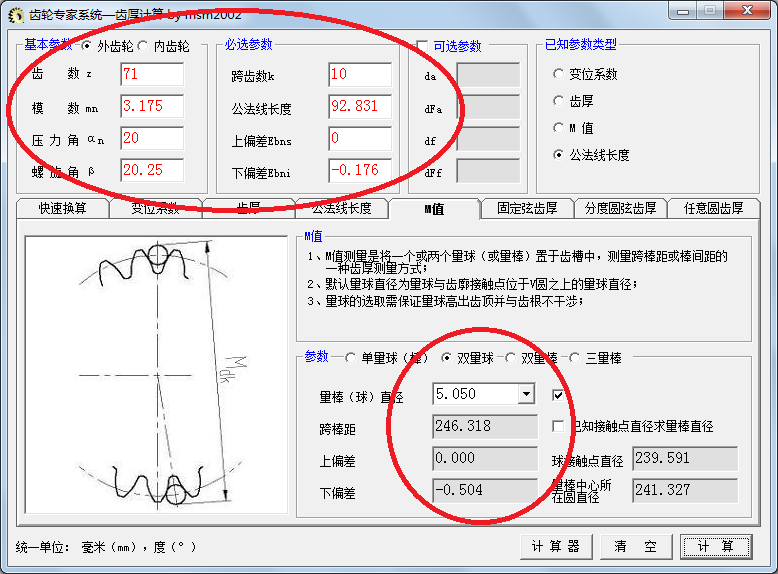

跨球距

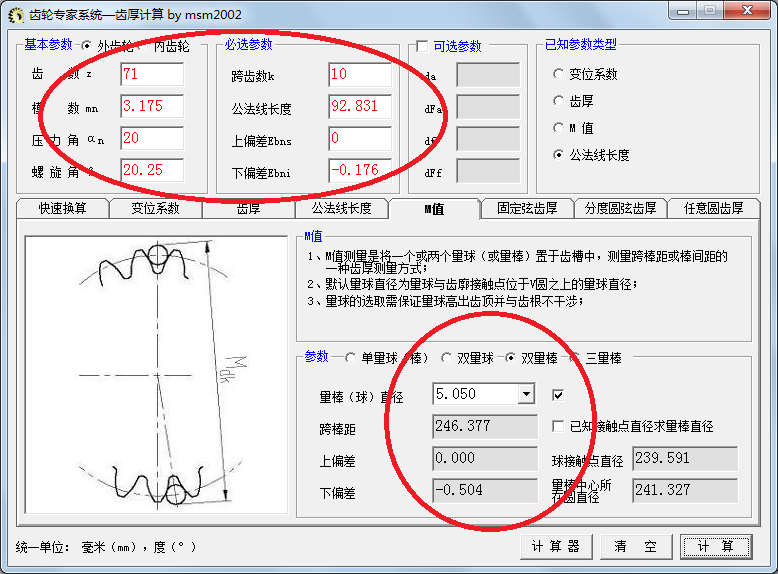

跨棒距

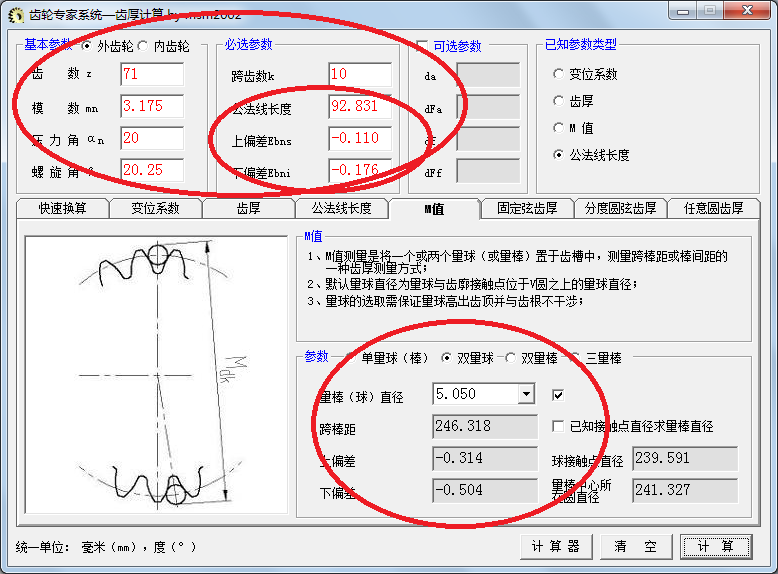

跨球距上下偏差的

金泰齿轮加工 · 发表于 2013-3-1 19:06

变位齿轮的测绘方法.pdf (76.48 KB, 下载次数: 31)

admin · 发表于 2013-3-1 22:08

测试，手机回帖。。

qiuzhishihui · 发表于 2013-3-2 10:29

niuershiye 发表于 2013-3-1 17:16

登录/注册后可看大图

牛哥你的软件真多

如果能分享下就好了
