弧齿加工遇到个问题

s305202586 · 发表于 2013-2-26 10:11

您需要登录才可以下载或查看，没有账号？注册

x

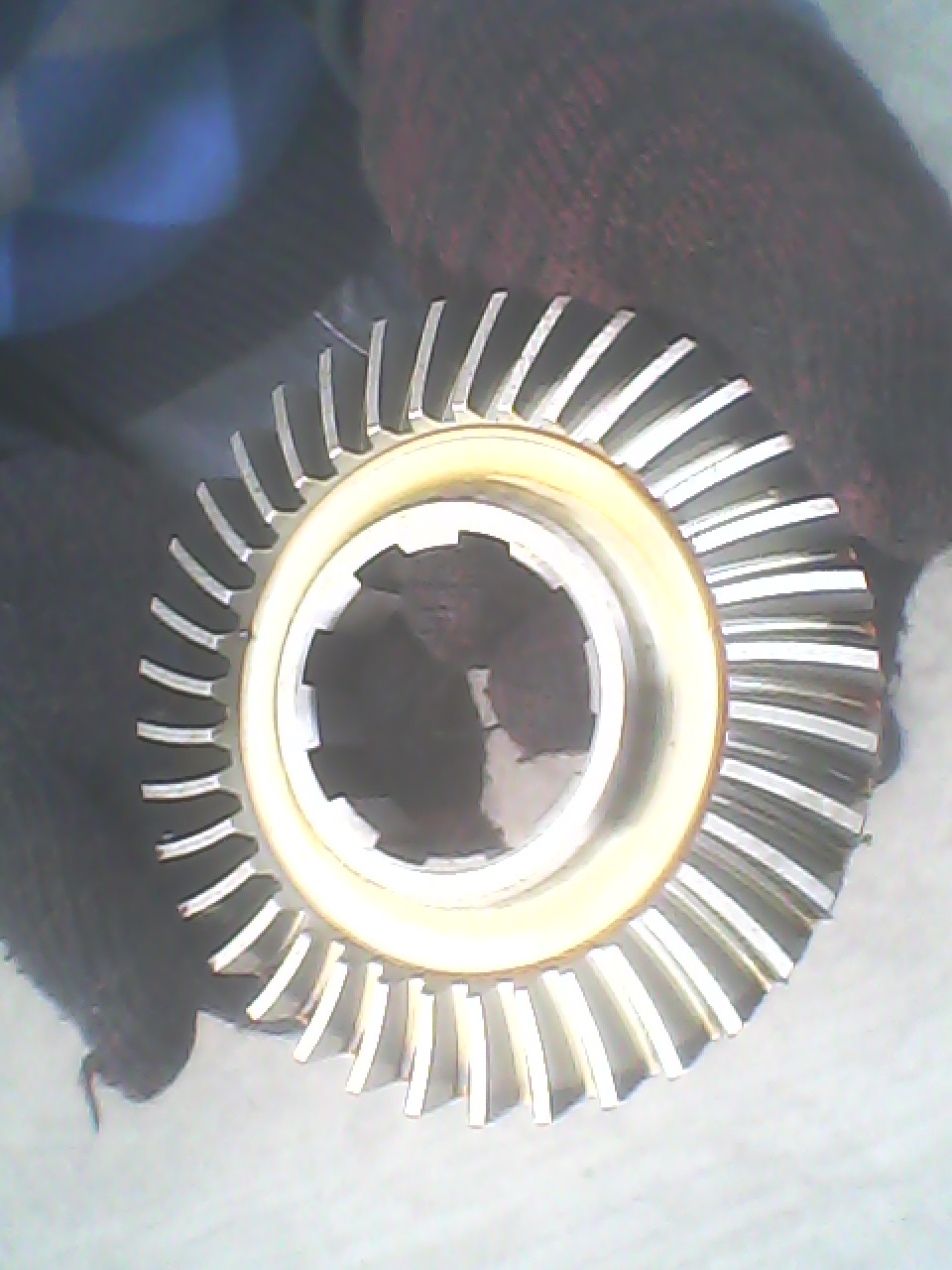

我们厂有两台俄罗斯老床子，今天加工产品发现个问题，铣齿后打表，发现有一颗齿跳动25丝，其余都是8丝以内，见面下图片，不晓得是铣齿分度有问题还是什么的，分齿挂轮检查了，没问题，看各位同仁有遇到类似的问题没有。

s305202586 · 发表于 2013-2-26 10:12

图纸，用红丹标记的那两颗齿中间节跳25丝

gzghjx99 · 发表于 2013-2-26 11:02

我们工厂弧齿加工也遇到这样的问题，求高手指点。

ranhlong · 发表于 2013-2-26 11:39

你铣齿之前用表打过齿面跳动没有

小天 · 发表于 2013-2-27 10:32

你是第一个齿还是每后一个齿

苦丁茶110 · 发表于 2013-2-27 10:47

检查接触区域怎么样？噪音是不是有跳动现象？

zhangjun · 发表于 2013-2-27 11:11

这种情况一般都是第一个齿会有这种现象，主要检查一下床鞍的进给。

305202586 · 发表于 2013-2-27 14:17

ranhlong 发表于 2013-2-26 11:39

登录/注册后可看大图

你铣齿之前用表打过齿面跳动没有

打过没问题

305202586 · 发表于 2013-2-27 14:18

小天发表于 2013-2-27 10:32

登录/注册后可看大图

你是第一个齿还是每后一个齿

在找，还不确定是哪个齿

305202586 · 发表于 2013-2-27 14:18

zhangjun 发表于 2013-2-27 11:11

登录/注册后可看大图

这种情况一般都是第一个齿会有这种现象，主要检查一下床鞍的进给。

嗯，好的，我去试试
