【求助】关于渐开线蜗杆三针测量计算公式

mrmrw · 发表于 2009-8-17 15:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

《齿轮手册》上给出的普通蜗杆量棒测量计算公式都是对ZA或ZN而言的，而对于ZI蜗杆采用三针测量时的跨棒距计算公式没有明说。
还有一个问题就是测量的跨棒距与实际齿厚偏差的换算应该怎么计算？

dafeng · 发表于 2009-8-18 15:24

马老大的问题一般人还不好回答

shuaizhan · 发表于 2009-8-21 12:01

测量的跨棒距与实际齿厚偏差的换算
目前我总结的经验是1：1，
精确到什么程序，现在也不好说，至少目前是这样做的。

shuaizhan · 发表于 2009-8-21 12:02

不对，我说的是中心距与齿厚的换算，呵呵，

JINLIANG · 发表于 2009-8-22 19:35

渐开线蜗杆M值同齿轮同一公式

mrmrw · 发表于 2009-8-23 12:16

5楼的说法有点正确，但是问题也存在一些。
从文献资料的介绍看，ZI蜗杆跨棒距的计算涉及较多的超越方程，要精确必须采用数值解法。
按照斜齿轮的计算公式，得出的跨棒距计算结果有点问题的。
目前计算公式还在验证中，搞定后再说吧！
希望高手们出来指点一下！

5839399 · 发表于 2009-8-26 08:25

期待高手出现

zzz8662 · 发表于 2009-9-12 20:31

和偶数齿的齿轮计算一样。

减速电机 · 发表于 2010-8-25 17:10

齿轮手册上没有说明，实在是头疼，不知道国外的有没有资料。最近公司搞个蜗杆蜗轮设计

niuershiye · 发表于 2010-8-25 18:47

本帖最后由 niuershiye 于 2010-8-25 19:00 编辑

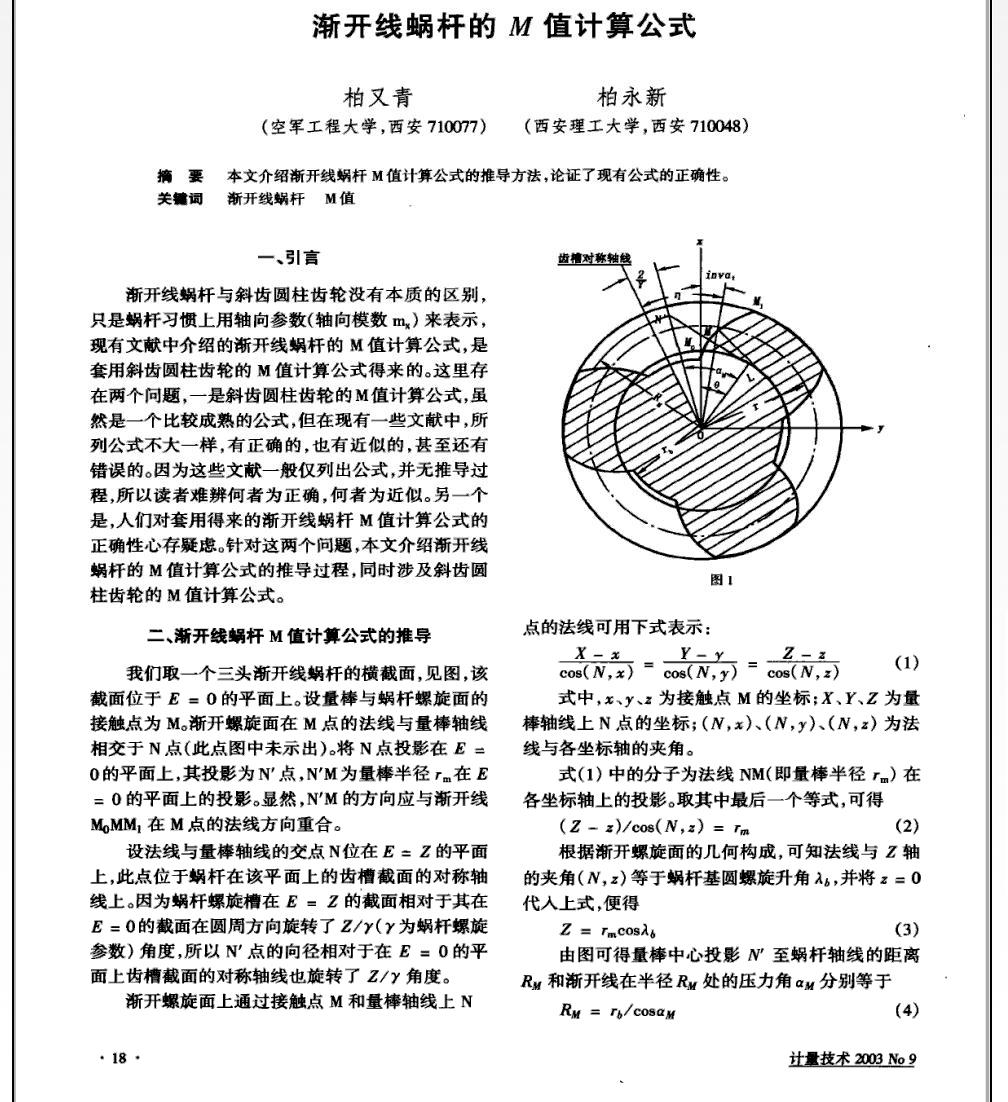

渐开线蜗杆的M值计算公式
本文介绍渐开线蜗杆M值计算公式的推导方法，论证了现有公式的正确性。
柏又青柏永新《计量技术》2003年第9期相关文献
http://www.cqvip.com/asp/vipsearch.asp


==================
只允许阅读第一页，下面就收费了。
