塑料斜齿轮造型求助

y_c_w · 发表于 2013-2-2 16:51

您需要登录才可以下载或查看，没有账号？注册

x

高手们好小弟最近在做一斜齿轮用塑料的做的，请那大侠们指点。齿轮厚度为17mm

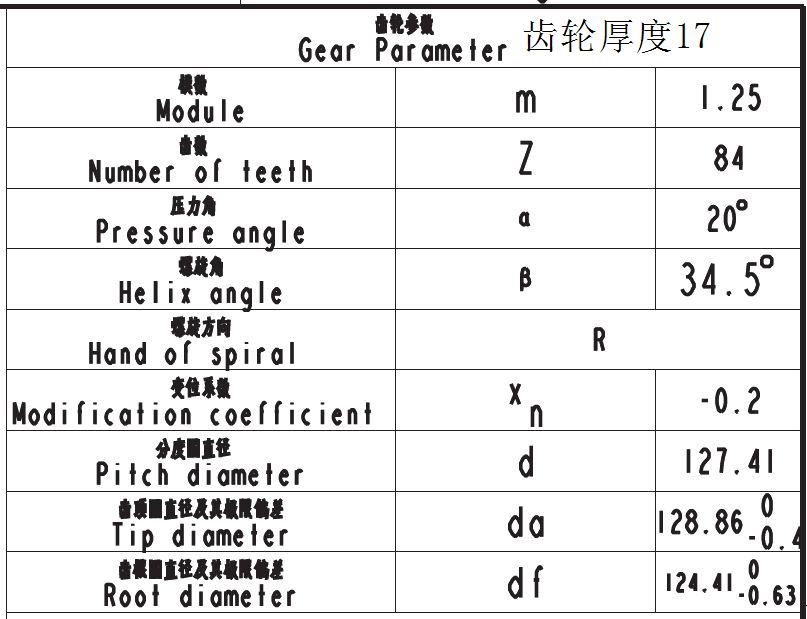

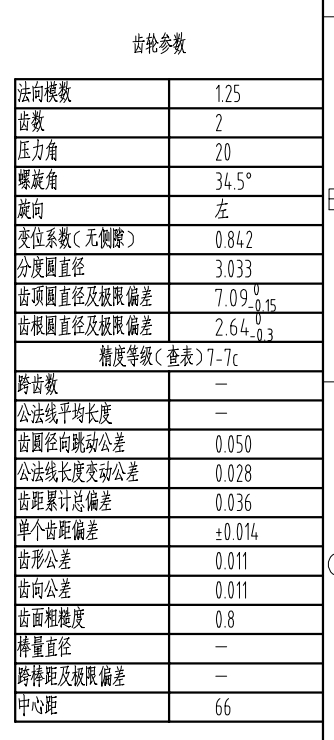

附件是z=84的齿轮参数及其配对齿轮的参数

mrmrw · 发表于 2013-2-4 11:50

楼主的这对齿轮原始设计参数有问题，问题如下：
（1）齿轮副干涉；
（2）小齿轮的齿顶圆不可能是7.09，最多取到6.89，此时还不考虑齿厚偏差的因素。
**************

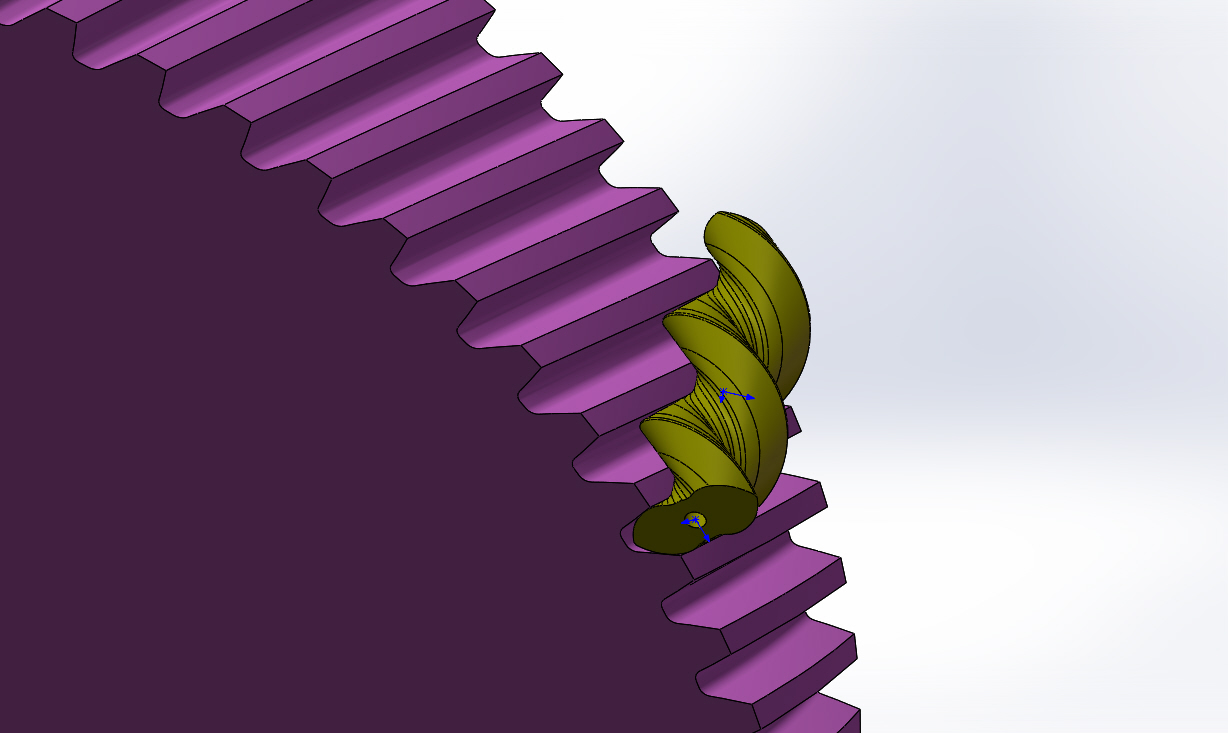

附图给出的参数是：
（1）小齿轮的da = 6.8；
（2）大齿轮的da = 128.7。

276746538 · 发表于 2013-2-6 15:09

小齿齿数过少，重新设计下

y_c_w · 发表于 2013-2-19 12:15

mrmrw 楼主小齿轮室金属的大齿轮室塑料的干涉可否忽略另外能否把数模发给我看看谢谢啦我的qq8714795352

JINLIANG · 发表于 2013-2-19 16:04

二个齿的齿轮用什么机床加工？一般最少三齿才能滚？用蜗杆磨做角度大了点很多机床没变么大。

candy20120604 · 发表于 2013-3-2 09:45

您好，我司专业生产斜齿轮，塑胶齿轮，希望有机会合作，佳威盛电子，QQ947473997， 13534057565

nevinfish · 发表于 2013-4-4 08:19

不错!不错!不错!

zhxzhh · 发表于 2017-11-24 15:47

这个配合好生奇怪
