proe中如何创建弧齿锥齿轮齿形

superade810 · 发表于 2013-1-30 18:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

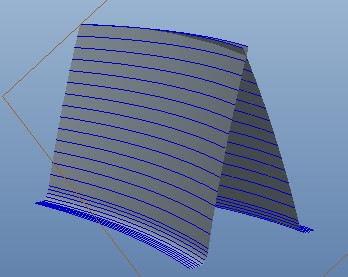

如图所示，接下来要如何创建齿顶圆锥，齿根圆锥和背锥曲面？求大神

hyfjy · 发表于 2013-1-30 20:08

齿锥齿轮的齿面线，或者称为样条线集，是一个较为复杂的数学计算，不好用一个简单的公式代入就能生成的，你做出的齿向线有数学依据么？我觉得，齿形线集是大端当量齿轮的平面齿形锥面化后形成的，这个还有一定的科学依据，可以通过数学计算得出空间的点，再由点画出样条线，直接画齿向线，我的感觉有点玄。


superade810 · 发表于 2013-1-31 12:44

hyfjy 发表于 2013-1-30 20:08

登录/注册后可看大图

齿锥齿轮的齿面线，或者称为样条线集，是一个较为复杂的数学计算，不好用一个简单的公式代入就能生成的，你 ...

大哥，我是用matlab编程计算出的点坐标，导入proe后生成的曲线，绝对可靠~

hyfjy · 发表于 2013-1-31 22:56

可以做一个模型试试，做成后发上来我帮你检查一下，谢谢。

superade810 · 发表于 2013-2-1 00:40

hyfjy 发表于 2013-1-31 22:56

登录/注册后可看大图

可以做一个模型试试，做成后发上来我帮你检查一下，谢谢。

可是我不会呀，大哥你会不？

woodee · 发表于 2013-2-1 13:57

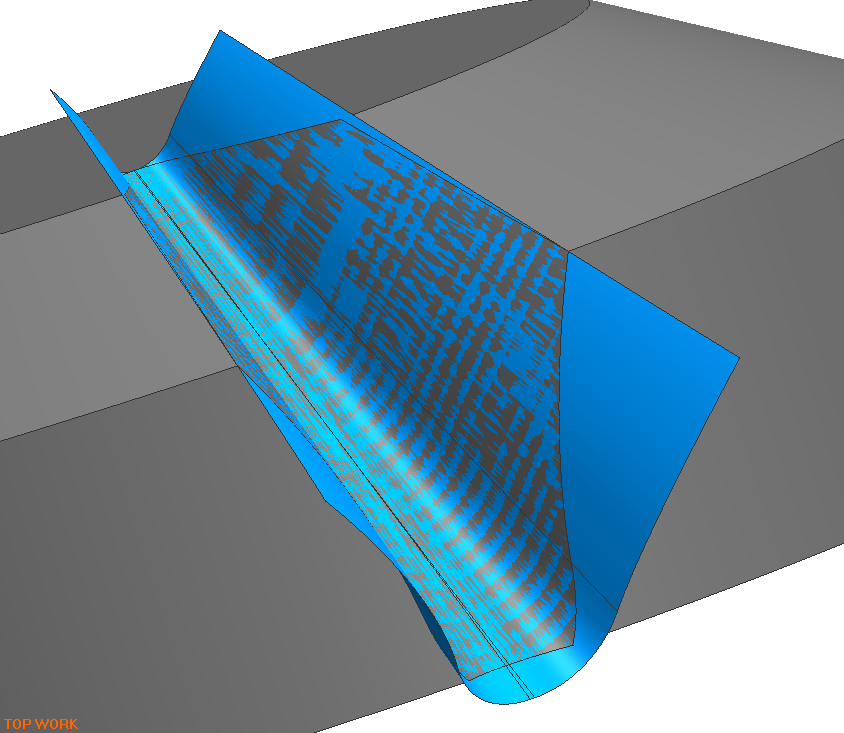

把计算变换一下，做齿槽曲面，用齿根圆锥面连接起来，再去裁剪齿坯体，即可：

superade810 · 发表于 2013-2-1 14:15

woodee 发表于 2013-2-1 13:57

登录/注册后可看大图

把计算变换一下，做齿槽曲面，用齿根圆锥面连接起来，再去裁剪齿坯体，即可：

你这个是不是用proe做的？能在说的详细点吗，谢了

superade810 · 发表于 2013-2-2 00:00

woodee 发表于 2013-2-1 13:57

登录/注册后可看大图

把计算变换一下，做齿槽曲面，用齿根圆锥面连接起来，再去裁剪齿坯体，即可：

额，我这个齿面是用matlab编程，生成的点坐标导入proe里面的，其他的几个曲面就不会了，能帮帮忙吗

1561720203 · 发表于 2013-3-9 15:37
