弧齿螺旋锥齿轮副的设计及三维建模（第三部份）

hyfjy · 发表于 2009-8-16 21:27

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

螺旋伞齿轮在生产中常要进行配对检查，以保证齿轮副在装配后能有正确的接触区，对一般的锥齿轮副，都要求在轻载荷下，在设计安装距进行滚动啮合时，接触区靠近小端，长度和高度上达到50%，以保证在经过充分的跑合后，接触区逐步向大端扩展，以获得良好的传动要求。
在用计算机进行三维制图后，能否也用模拟的方法在投入生产前就能知道设计的质量，一般就必须进行试切后，对样品进行啮合检查。

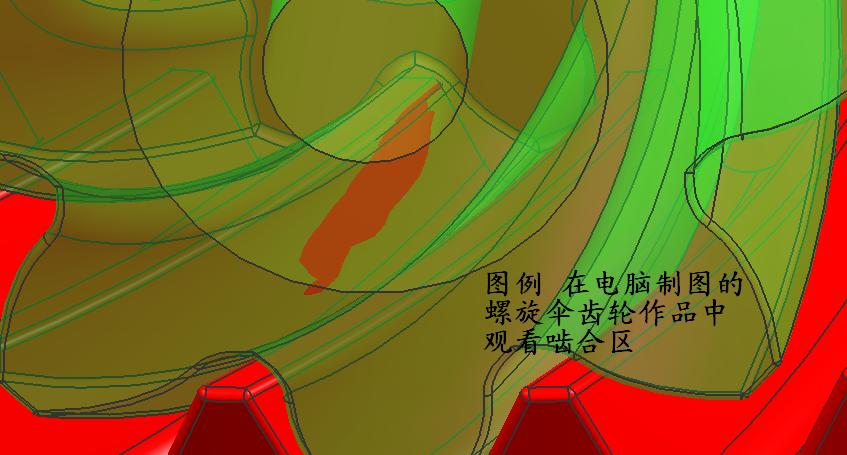

笔者用自编的螺旋伞齿轮设计程序，成功地进行三维建模，但质量倒底如何？现用一对模数为5.45mm，齿数比为8：38的螺旋伞齿轮副，进行运动仿真，利用适当的偏移，让工作齿面进行啮合，看到了工作齿面的啮合情况，并制成录像，有兴趣的同仁可以下载后打开观看。
这对齿轮副从严格意义上说接触区不是十分理想，主要是在啮合高度上太多，几乎占了整个工作齿高。下一步的工作就是对齿顶部分进行修缘，需要在程序中对沿渐开线齿廓进行齿顶收缩。指出了编制计算软件的方向。笔者将在以后对程序进行升级时做这一工作。

hyfjy · 发表于 2009-8-16 21:42

本帖最后由 hyfjy 于 2009-9-10 17:37 编辑

这对齿轮的啮合图像如下：

螺旋伞的接触区.part2.rar (999.02 KB, 下载次数: 236)

螺旋伞的接触区.part3.rar (999.02 KB, 下载次数: 250)

螺旋伞的接触区.part4.rar (999.02 KB, 下载次数: 229)

螺旋伞的接触区.part5.rar (999.02 KB, 下载次数: 244)

螺旋伞的接触区.part6.rar (999.02 KB, 下载次数: 245)

螺旋伞的接触区.part7.rar (882.26 KB, 下载次数: 250)

wangben1017 · 发表于 2009-8-17 10:07

楼主，您上传的文件不能解压，能重新上传吗，谢谢您了

whp705124 · 发表于 2009-8-17 11:14

楼主，您上传的文件不能解压，能重新上传吗?

wangben1017 · 发表于 2009-8-17 13:56

请问楼主，你介绍的方法只能得到大小端和齿宽中点处的截面的齿廓，可是齿形曲线如何可以得到呢？？希望您能讲解，谢谢

yulunan · 发表于 2009-8-20 22:26

不管怎样，先顶了1！！

qiqile603 · 发表于 2009-9-4 10:26

破解不了！！

wangrui1111 · 发表于 2009-9-9 18:17

不懂，照顶

hyfjy · 发表于 2009-9-10 17:42

3# wangben1017

下载后发现第一部份和第七部份坏了，现已重新上传。谢谢关心的同仁哦。

Lifeixiang · 发表于 2009-9-24 10:17

顶，做得好
