弧齿螺旋锥齿轮副的设计及三维建模（第一部份）

贤胜 · 发表于 2012-8-29 00:03

可以把软件传给我吗？1009785696@qq.com 谢谢！

hxy777 · 发表于 2012-9-7 17:15

恩，看起来不错，肯定不精确，不能用来分析

dingming · 发表于 2012-9-7 19:17

hyfjy · 发表于 2012-9-7 21:06

hxy777 发表于 2012-9-7 17:15

登录/注册后可看大图

恩，看起来不错，肯定不精确，不能用来分析

早期的作品在运动分析时接触仅限于小端，不断升级的结果产生了高质量的模型，且造型速度相当快，由于掌握了在UG软件中进行二次开发的关键，利用UG软件的二次开发功能，在程序中编入了计算齿面点坐标的程序，每个齿曲面用52X53个点来精确表达，故最后模型的精度也相当高了。谢谢关注。

422355221 · 发表于 2012-9-17 18:32

可否赐教一下？我也在做相关的动力学分析，QQ1139195966

422355221 · 发表于 2012-9-17 18:36

不错，建的模型能否用于动力学分析呢？

hyfjy · 发表于 2012-9-17 20:32

422355221 发表于 2012-9-17 18:36

登录/注册后可看大图

不错，建的模型能否用于动力学分析呢？

那是当然的，高精度数字化建模，要的就是理论上的精确度，可与任何人建模的作品相对比的。

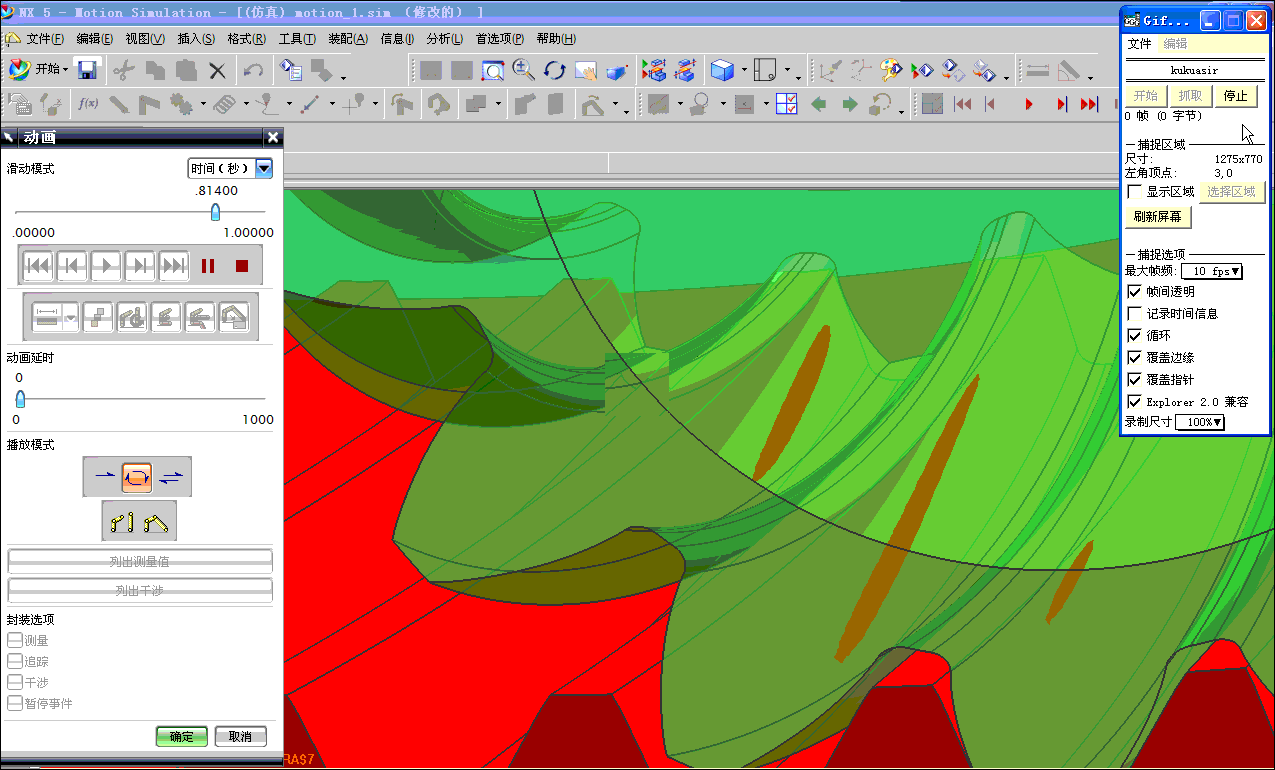

随便找了个以前录的图，看一下啮合的印痕，建模的图基本上都是这样的。


coalerwang · 发表于 2012-9-18 22:28

hyfjy 发表于 2012-9-17 20:32

登录/注册后可看大图

那是当然的，高精度数字化建模，要的就是理论上的精确度，可与任何人建模的作品相对比的。

p9.part02.rar (1 MB, 下载次数: 43)

p9.part01.rar (1 MB, 下载次数: 46)

g37.rar (171.58 KB, 下载次数: 24)

p9.part03.rar (423.68 KB, 下载次数: 40)

费老：
   您好！
   用catia做的模型，可能侧隙不合理，想请您抽空看看接触区。
   感谢！

hyfjy · 发表于 2012-9-19 20:30

本帖最后由 hyfjy 于 2012-9-19 21:00 编辑

coalerwang 发表于 2012-9-18 22:28

登录/注册后可看大图

费老：
您好！
用catia做的模型，可能侧隙不合理，想请您抽空看看接触区。

附上设计参数才好
至少每个轮的安装距得知道才能装起来，你做图时不按基本坐标去建模么，锥齿轮副的顶点应该放在原点的。

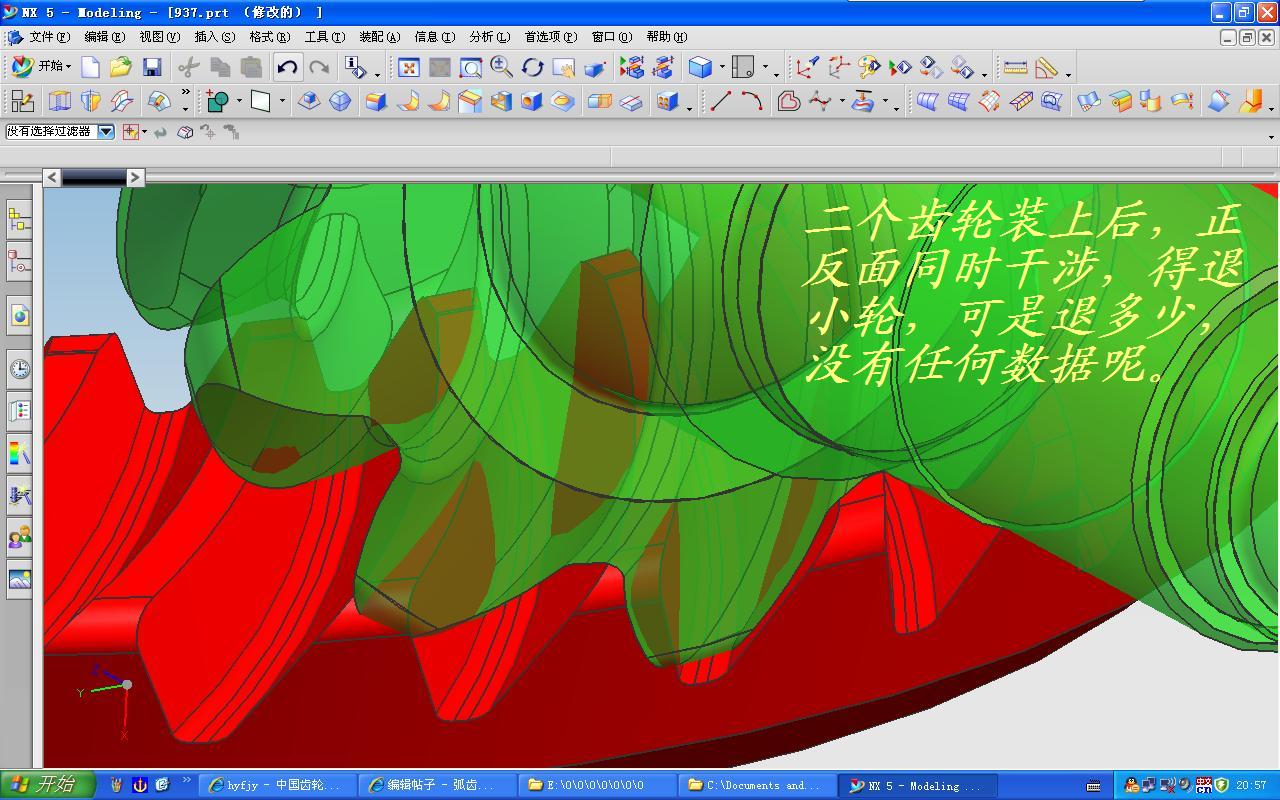

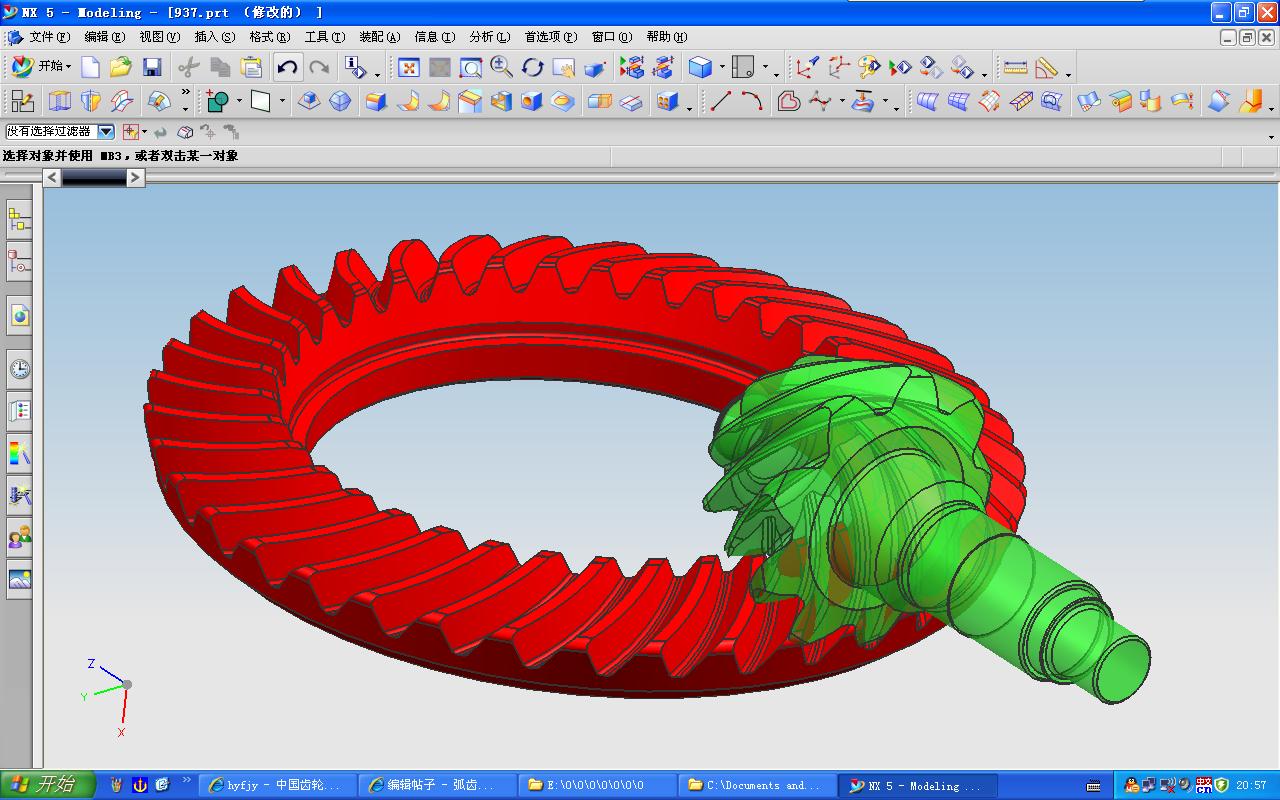

下面是装配不成功的二个截屏图。

给出单个齿轮的安装距，才能正确装配，从而进行运动仿真，看清建模的精度及啮合的情况。

coalerwang · 发表于 2012-9-19 21:36

hyfjy 发表于 2012-9-19 20:30

登录/注册后可看大图

附上设计参数才好
至少每个轮的安装距得知道才能装起来，你做图时不按基本坐标去建模么，锥齿轮副的顶 ...

费老：
不好意思！小轮安装距：220；大轮安装距：97；小轮偏置距：35.

账号		自动登录	找回密码
密码			注册

任意的模型如果不给出具体的安装距，是没法装配的。
