2K-H行星齿轮计算

baiyun207 · 发表于 2013-1-21 17:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

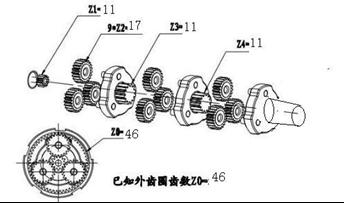

各位高手好！我有一个行星齿轮箱，测量得：太阳轮齿数：11（齿顶圆实测6.7），公用内齿圈：46齿，行星轮：17齿（齿顶圆实测9.4），中心距实测7.25。三级传动，总传动比139，每级5.18，
我计算的结果是：
m=0.5，a-c齿轮副重合度1.26，总变位系数0.56，b-c齿轮副重合度0.1,变位0。太阳轮a的变位系数0.35，行星轮c变位0.21，b变位0.21。
请问高手能帮我核算一下我的计算结果是否是正确的，另外传动效率怎么计算？晚辈在此先谢过了！！！

niuershiye · 发表于 2013-1-21 20:55

变位系数稍微修改一下，接近等滑动。

cfhi_kevin · 发表于 2013-1-21 21:38

niuershiye 发表于 2013-1-21 20:55

登录/注册后可看大图

变位系数稍微修改一下，接近等滑动。

请问大神，这个软件是自己编的吗，可以给发一份吗?不胜感激！duning0508@163.com

baiyun207 · 发表于 2013-1-21 23:00

niuershiye 发表于 2013-1-21 20:55

登录/注册后可看大图

变位系数稍微修改一下，接近等滑动。

我在论坛这么久，经常用看到您的各种回复，真的是很深奥，很专业，你绝对是齿轮界的精英，很希望拜您为师！！
我想请问一下，我计算的两个重合度是否正确，为什么b-c的重合度是0呢？传动效率是怎么计算的？是否不吝指教！！谢谢！！！

baiyun207 · 发表于 2013-1-22 15:01

baiyun207 发表于 2013-1-21 23:00

登录/注册后可看大图

我在论坛这么久，经常用看到您的各种回复，真的是很深奥，很专业，你绝对是齿轮界的精英，很希望拜您为师 ...

可否指教！谢谢！

xizhipingke · 发表于 2015-8-25 13:57

niuershiye 发表于 2013-1-21 20:55

登录/注册后可看大图

变位系数稍微修改一下，接近等滑动。

牛爷能不能给份计算程序
30795214@qq.com

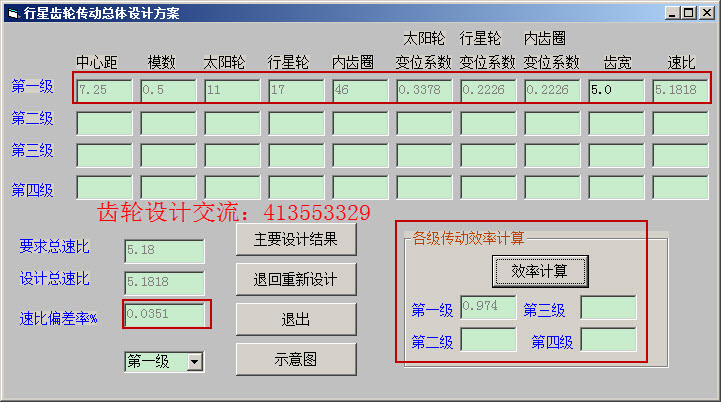

Jessica2016 · 发表于 2015-10-29 14:22

中心距(mm)          a1= 7.25
   模数(mm)             m1= 0.5
   齿宽(mm)             b1= 5.0
   行星轮个数          np1= 3
   太阳轮齿数          za1= 11
   行星轮齿数          zc1= 17
   内齿圈齿数          zb1= 46
   太阳轮变位系数    xa1= 0.3378
   行星轮变位系数    xc1= 0.2226
   内齿圈变位系数    xb1= 0.2226
   设计速比             u1= 5.1818

Jessica2016 · 发表于 2015-10-29 14:29
