一齿差渐开线内啮合油泵的设计

hyfjy · 发表于 2013-1-13 12:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hyfjy 于 2013-3-31 20:44 编辑

近期遇到一种渐开线一齿差内啮合油泵，开始时很惊奇，因为在设计资料上一直说一齿差渐开线内啮合副的齿高系数仅能取0.6左右或以下，而我看到的是几乎正常齿。仔细研究后设计出了这类齿轮副的参数，并作出了模型。

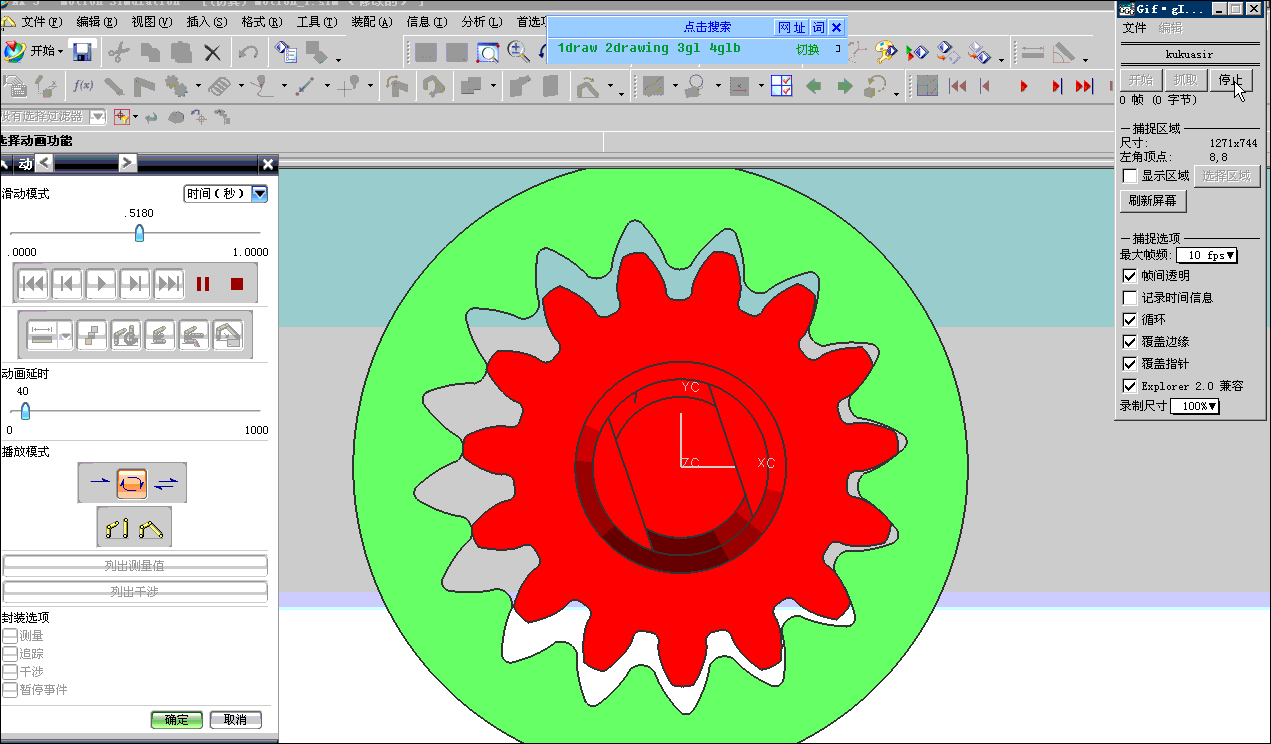

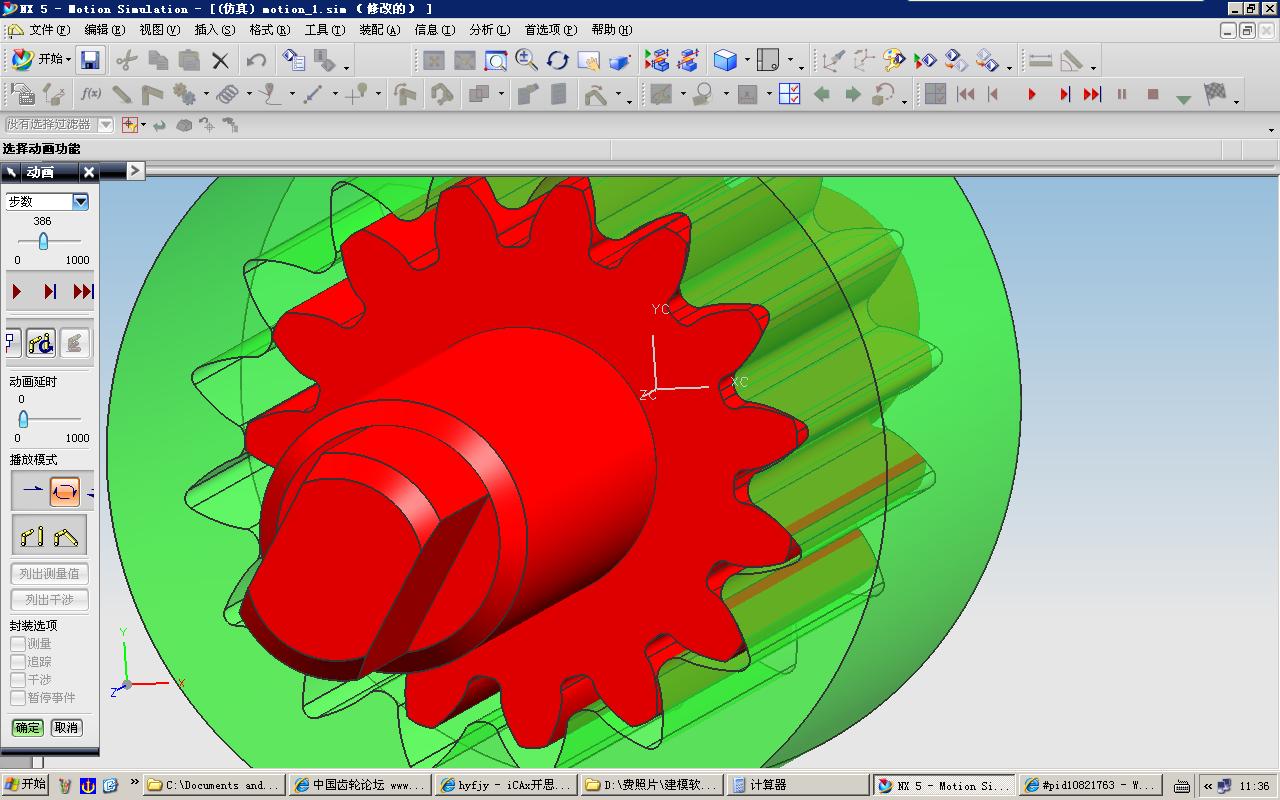

在设计时我采用的办法是计算出正常的内啮合一齿差渐开线副后，对内齿轮的小径顶作圆弧（凸圆弧),然后测量出圆弧的直径及分布圆的直径，然后用渐开线内啮合副的偏心距，按此参数作出外齿轮的齿顶（摆线的一部分），这是我在测绘这对油泵的最大收获。

hyfjy · 发表于 2013-1-13 12:24

作为内啮合油泵，得有二部分的封闭区才能形成一部分吸油而另一部分压油，这种渐开线-摆线的设计圆满地解决了这个问题，所以贴出来让朋友们分享。

hyfjy · 发表于 2013-1-15 22:14

没人看啊，自己顶一下。新型一齿差渐开线-摆线内啮合油泵。

nowvow · 发表于 2013-3-8 15:46

这样的设计是否可用在大扭矩的钢丝绳索牵引机器上呢？
想试试！

wuxm1005 · 发表于 2013-3-15 10:19

内齿轮齿数12 外齿轮齿数11 模数为4（或为3）内啮合的齿轮副，大师能否做个模型指教我看看，需要怎么做.....

hyfjy · 发表于 2013-3-25 18:59

wuxm1005 发表于 2013-3-15 10:19

登录/注册后可看大图

内齿轮齿数12 外齿轮齿数11 模数为4（或为3）内啮合的齿轮副，大师能否做个模型指教我看看，需要怎么做. ...

用于内啮合油泵一齿差设计的齿数不能太少，一般在二十多个齿才行的吧。一般在设计时，如果齿数较少（几个齿），设计成摆线副，是一齿差的。十几个齿，设计成内齿为圆弧的齿型，齿数差是2。齿数在二十多时，设计成一齿差的。起的作用都是为某个压缩泵补油用的，也称为增压辅助泵。

hyfjy · 发表于 2013-4-1 19:18

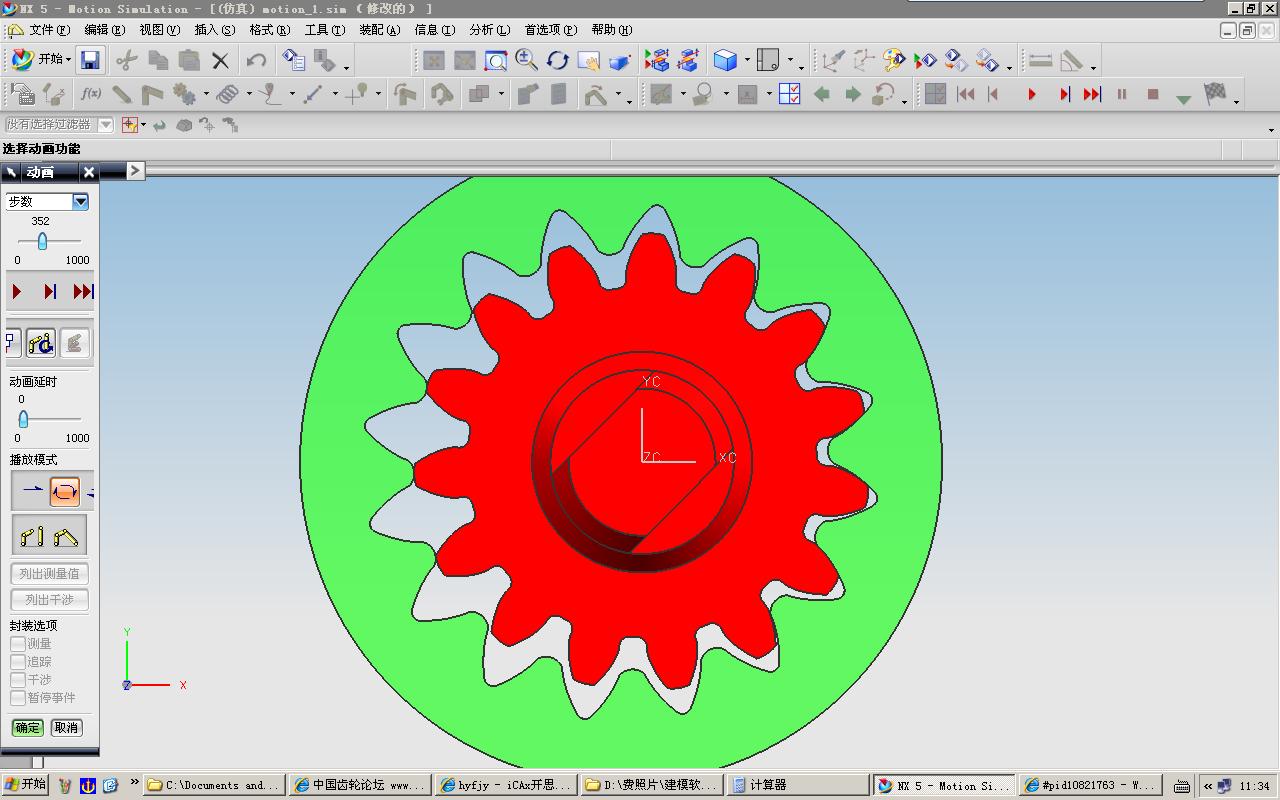

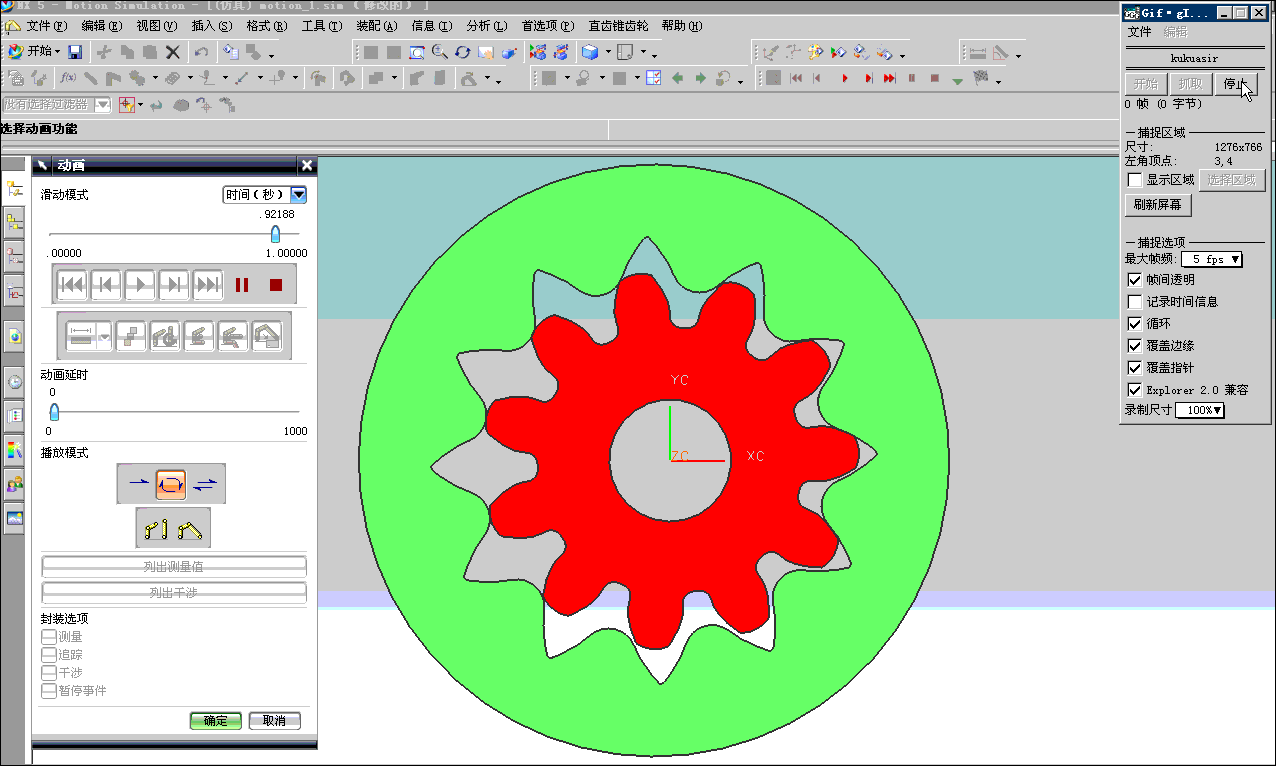

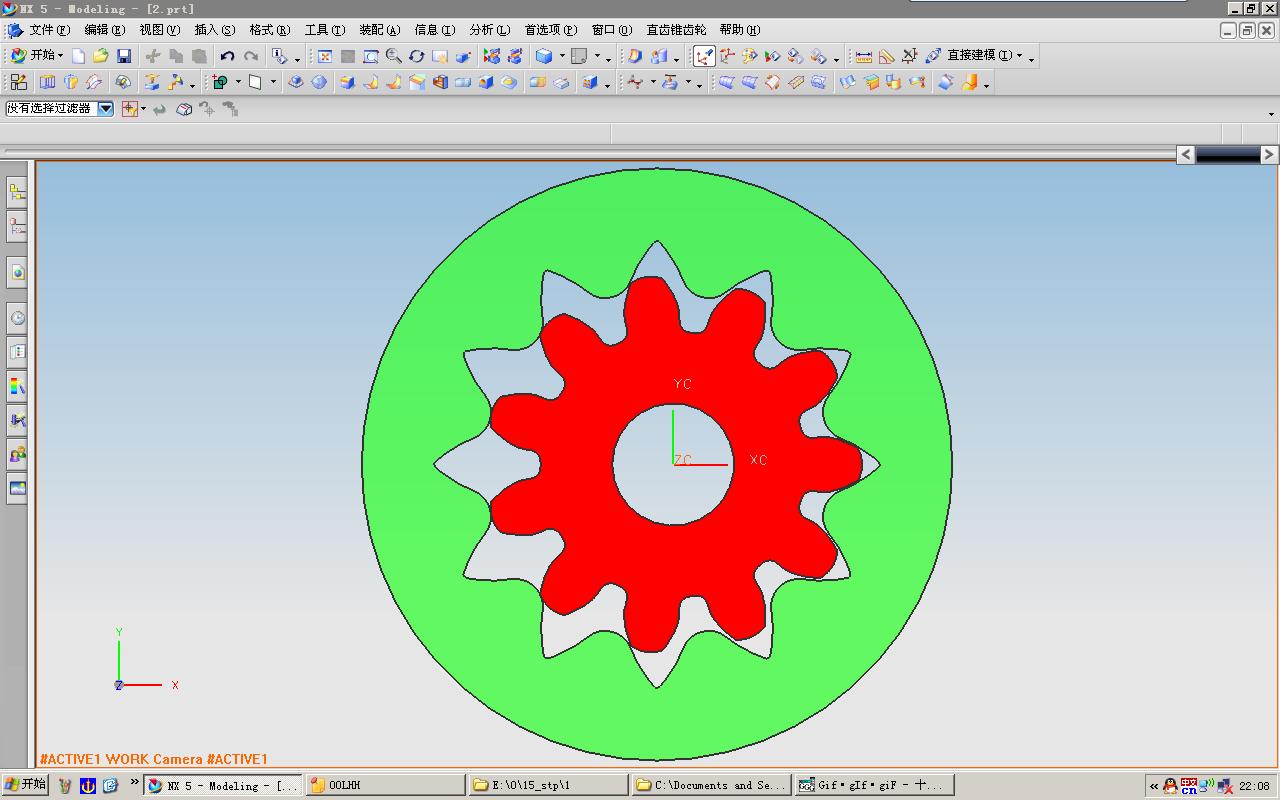

勉强做不是做不出来，而是实际使用的价值不大，性能不会太好，不是任何齿数比都可以投入运用的。做出来的模型如下：


做前总有被叫板的感觉，不是太爽，但愿论坛朋友不必以叫板的形式发问，论坛的目标是提高所有朋友的个人能力，是一个学习的大平台，会与不会，其实不过是实践多与少的问题。没有什么技术是只能由少数人知道的。只不过实践多了，就会逐步掌握的。

ssqxxe · 发表于 2013-4-1 19:39

虽然不懂齿轮，但永远支持你，费工！

liuyujun · 发表于 2013-4-2 13:26

太厉害了。

15506198942 · 发表于 2013-4-2 14:44

德才兼备啊
