有照片！求助测绘齿轮急啊各位大侠近

sutaono1 · 发表于 2009-8-14 11:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好：

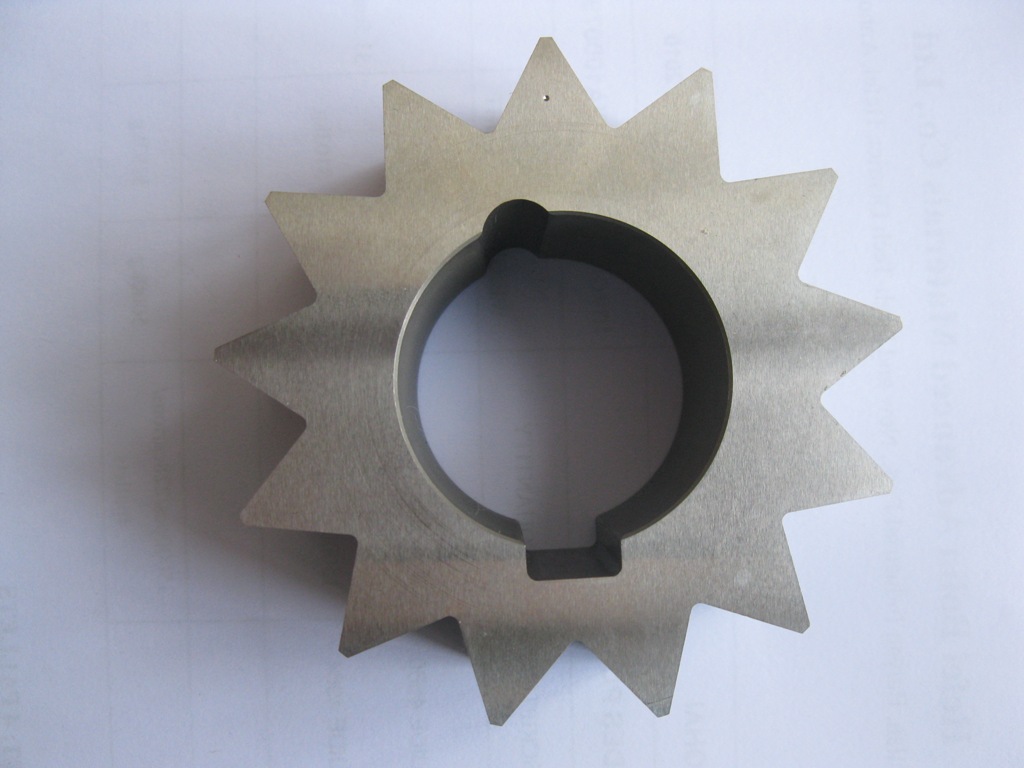

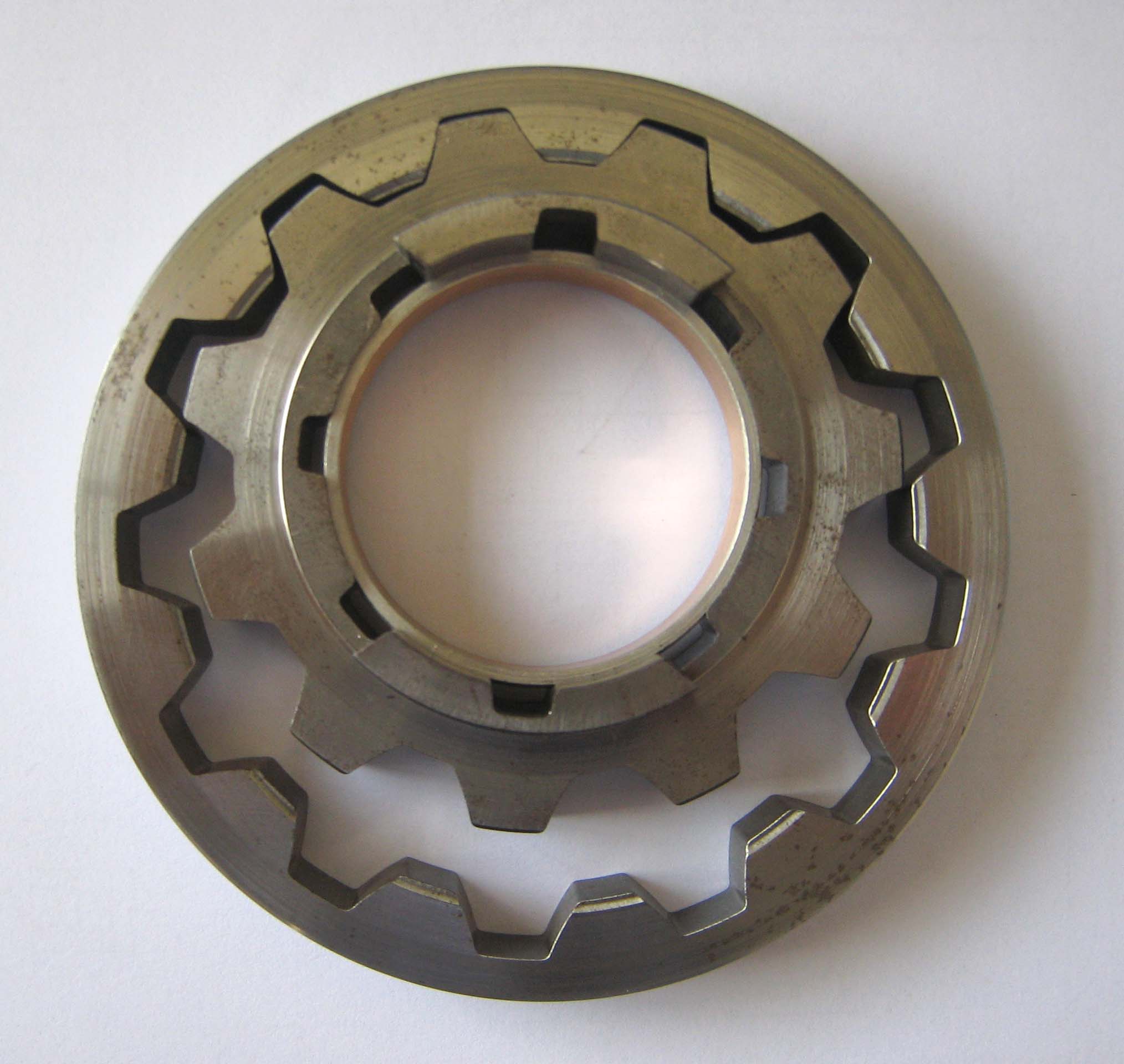

   今天遇到一对油泵齿轮要求测绘，但拆开发现这对齿轮的齿形有点怪。如图
请问这是什么齿轮哦，要怎么测绘哦？？？

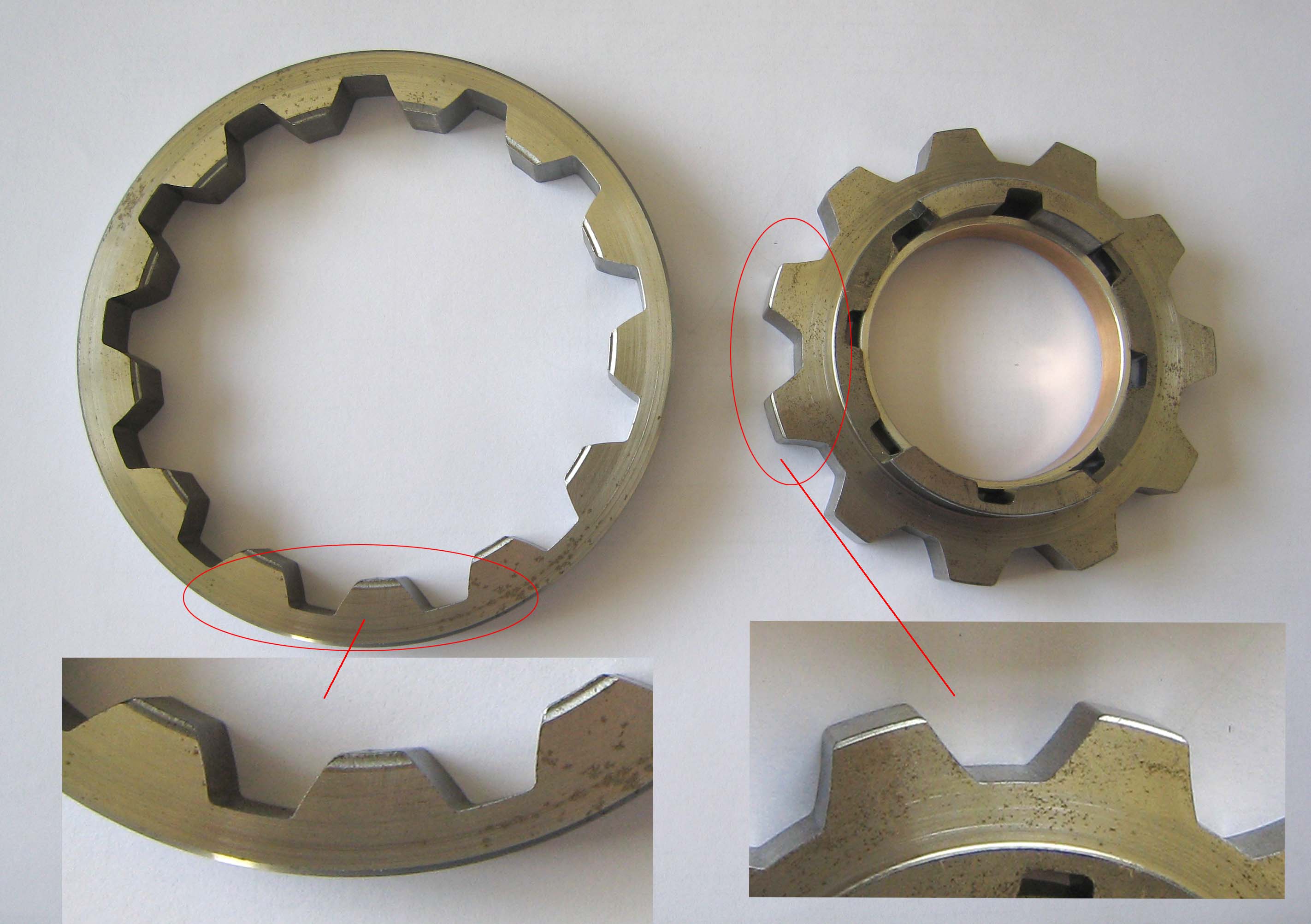

      外观来看好像不是机加工的，应该是直接成形的。整个齿轮的齿廓和齿槽好像是
对换的。外齿轮突出来的部分看着是平常齿槽的形状；现在齿槽的形状又是平常见得齿廓
的形状。
   怎么测绘啊？？？？急还请各位多多指导啊

admin · 发表于 2009-8-14 12:34

图片需要上传到帖子里，不然显示不出来。我已帮你修改好了。

sutaono1 · 发表于 2009-8-14 12:37

谢谢！版主清楚怎么测绘哦？测绘好了又需要怎么标参数呢？

万年奉 · 发表于 2009-8-14 19:46

直接用齿轮测量仪就可以测绘了呀

fcl987315 · 发表于 2009-8-15 00:34

现在我不能告诉你怎么测绘，明天我查些资料再说

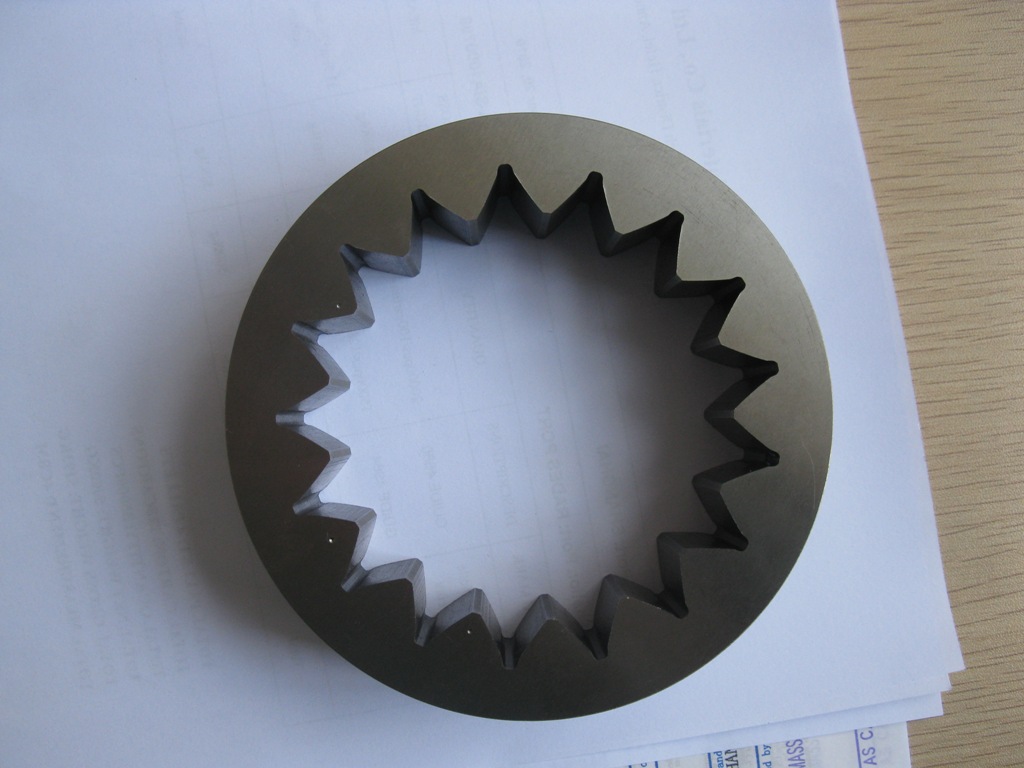

这是瑞士Turinger公司的直线共轭内啮合齿轮泵
外齿轮齿廓是直线的，内齿圈是直线共轭的
这种齿轮泵，上海航空发动机厂有仿造的

阿懵 · 发表于 2009-8-15 09:31

本帖最后由阿懵于 2010-12-23 10:59 编辑

可以肯定是粉末冶金做的不知道这种泵转子用在哪些方面，有什么优点啊？？
我现在也有一套油泵齿轮的图片！不知道直线齿轮如何一种啮合原理！？

freefreemen · 发表于 2009-8-16 19:06

用三坐标扫描一下:)

sutaono1 · 发表于 2009-8-17 10:01

好像不是直线共轭的！
他的外齿轮的齿廓不是直线的啊！

sutaono1 · 发表于 2009-8-18 14:17

怎么就没人回复啊？？

sutaono1 · 发表于 2009-8-18 14:18

那位进来指导下啊
