欢迎大家看看行星传动参数计算是否合格

罗文

朋友需要做个传动比6的行星减速机，我看了下参数，感觉不怎么合意。8000N.M的扭矩，输出速度6左右，定模数3.5，13-26-65，中心距68.25。按计算结果看强度似乎不理想，行星齿轮根切。换模数3.5，13-25-65，中心距68.25。还是有担心，欢迎大家看看，指导指导。

wzjshark

14-28-70   4个行星轮   根切可以变为解决 加大中心距

罗文

减速机尺寸有限制，取14_28-70难满足装配要求。

hyfjy

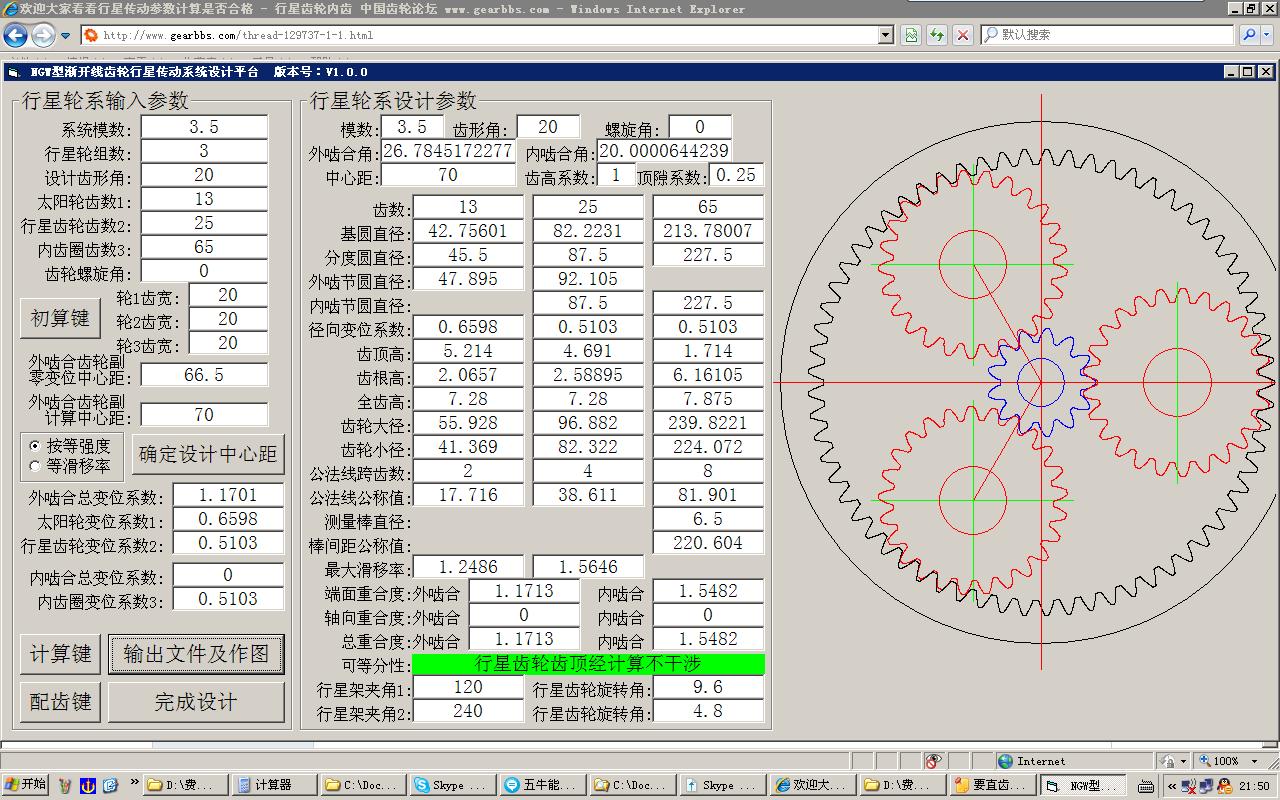

试算结果：

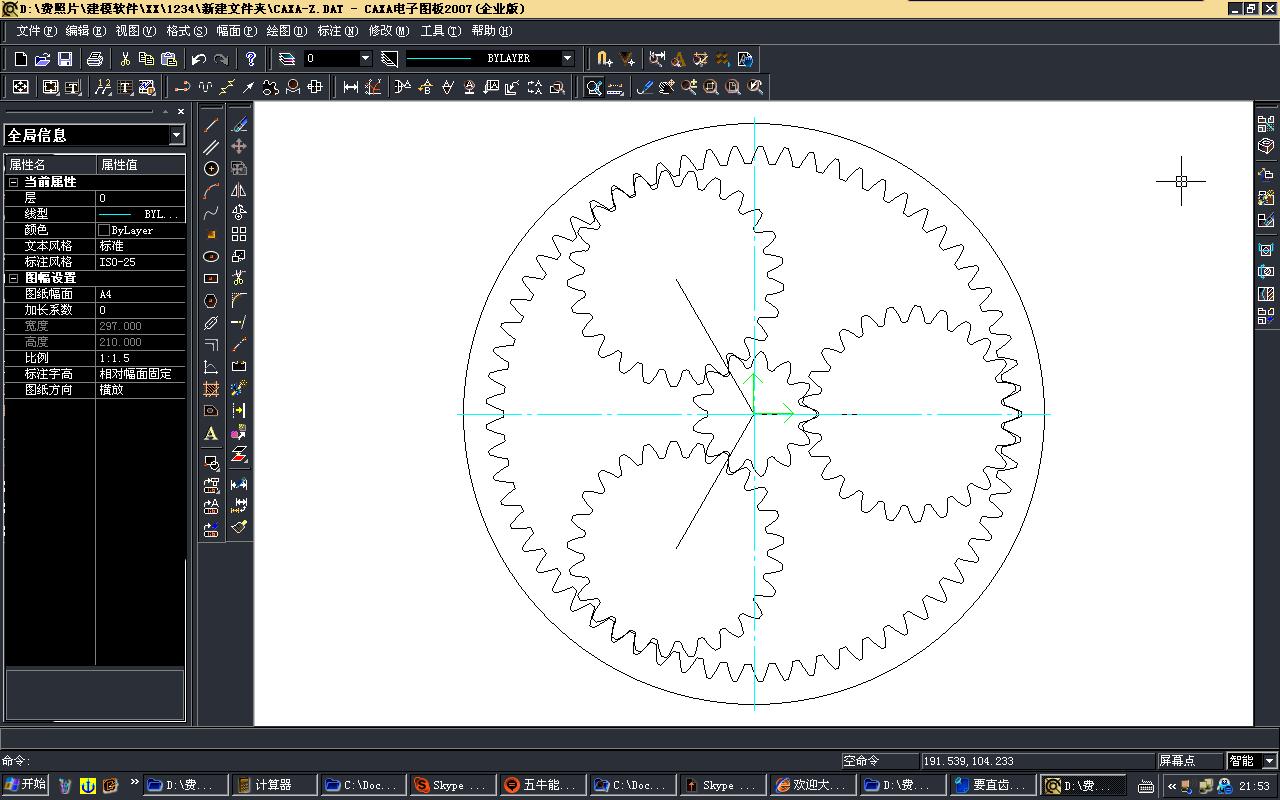

二维图：



这类行星机构，最好运用设计资料中关于调整行星轮齿数的方法，对行星轮齿数进行调整（减少），以增加小齿轮的强度，增加外啮合副的变位系数值，把外啮合角控制在25度左右，内啮合角在20度左右，就能得到较好的设计参数的。
一家之言，不必当真。

罗文

谢谢qdtruck 和费工的指导，鉴于8000N.m的扭矩，个人感觉齿轮的接触强度不够，没敢轻易下结论，因为外形尺寸限制，有些头痛哦，

qdtruck

试一试M2.75，a=77,23-31-89。
