求助各位大侠帮我算算这个蜗杆的法向模数

13858201096 · 发表于 2013-1-11 12:47

您需要登录才可以下载或查看，没有账号？注册

x

各位大侠帮帮忙了拜托我实在是搞不准了

woodee · 发表于 2013-1-14 20:01

Mn=0.46984631
判断应是Z36：Z52
设计图纸有些奇怪：
齿高参数是按照端面模数算的；
最严重的问题是，公法线算的是“端面公法线”，与理论测量值相差0.4476
这也行？

13858201096 · 发表于 2013-1-20 10:43

woodee 发表于 2013-1-14 20:01

登录/注册后可看大图

Mn=0.46984631
判断应是Z36：Z52
设计图纸有些奇怪：

大侠你是不是看错了我要的是那根蜗杆模数哦

mrmrw · 发表于 2013-1-20 14:27

本帖最后由 mrmrw 于 2013-1-20 14:52 编辑

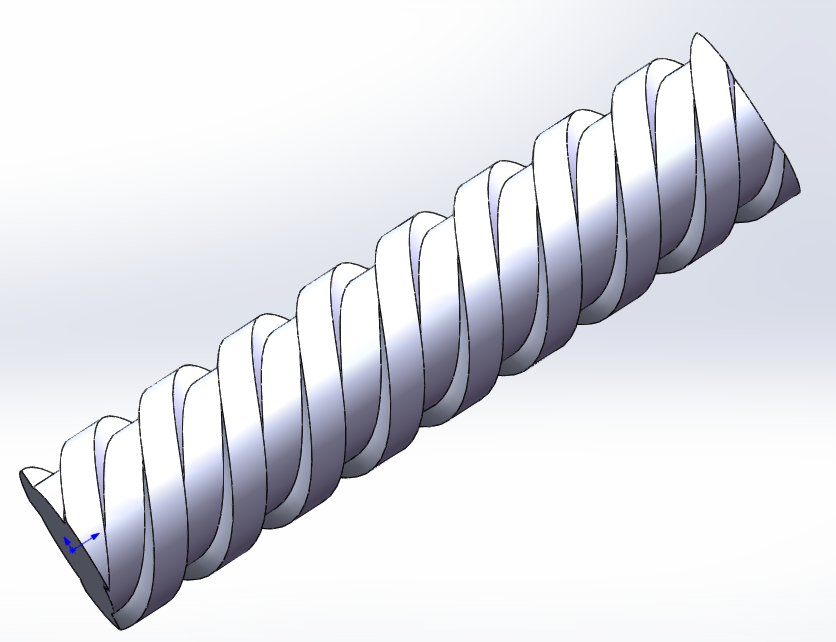

这个不是蜗杆，是螺杆，与螺纹是一致的，人家都在图纸中给出了导程，头数了，你按照图纸要去做就行了！
********
螺杆与ZA蜗杆一致，但是无需模数来表达！

图纸中螺纹参数足够！
齿轮无校对！

13858201096 · 发表于 2013-1-21 15:29

如果我用YG3612来做那就需要默数了是吗

yan75685351 · 发表于 2018-3-22 22:35

很奇怪的标法呀。

freefreemen · 发表于 2018-3-25 18:39

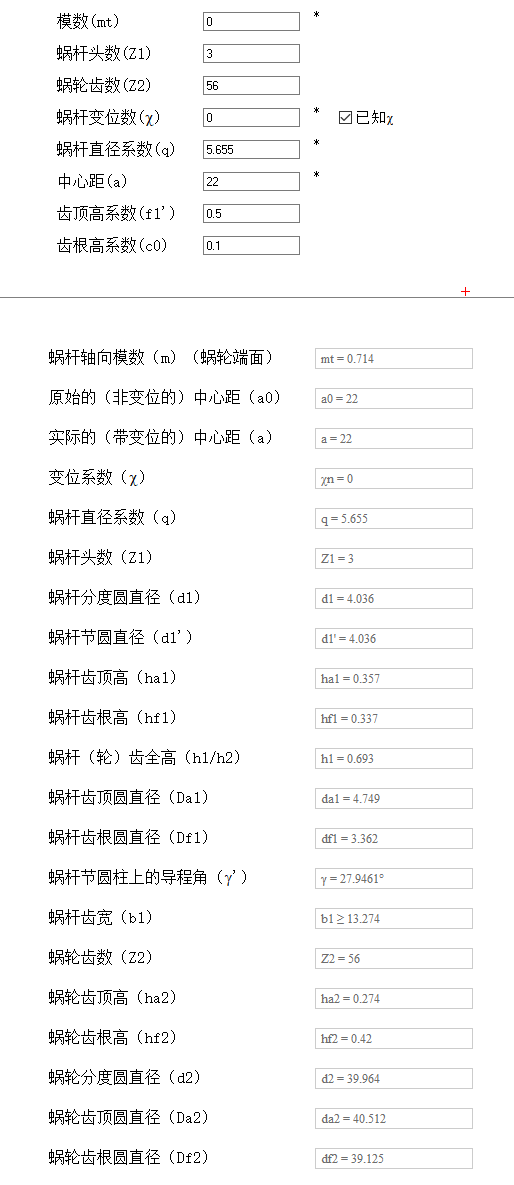

凑了个参数相近的
