kisssoft轴计算问题

lism012 · 发表于 2012-12-29 19:32

您需要登录才可以下载或查看，没有账号？注册

x

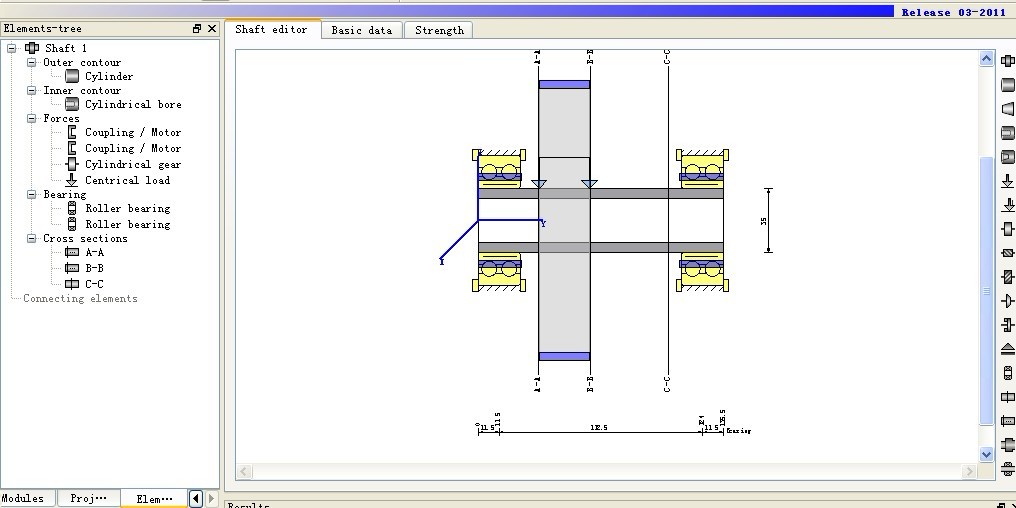

做了一个轴计算模型，从功率齿轮输入，两端输出（两端各加一个耦合电机），另外，齿轮跟轴是做成一个整体的，像图片这样建模对不对？还有把齿轮的受力简化成一个径向压轴力和一个扭矩

2858353 · 发表于 2013-9-15 21:35

有问题，
1：轴承定位，应该左边的固定左侧外圈，右边的固定右侧外圈，
2：齿轮和轴不要加约束，可加加键，过盈
3：齿轮是定义抽象载荷（输入或输出），不代表实体
4：定义明确的功率流，能量输入输出守衡
