求教变位齿轮外圆计算公式

zyyumn · 发表于 2012-12-29 14:17

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求教变位齿轮外圆计算公式。已知小齿轮为3M-27齿。大齿轮为3M-54齿。要求为斜齿中心距为130.度数未定，如何计算大小齿的外圆，所应用的公式是怎么样的？求各位赐教，有没有什么计算软件可供参考？

qdtruck · 发表于 2012-12-29 14:46

本帖最后由 qdtruck 于 2012-12-29 14:51 编辑

齿数怎么不互质？
中心距定了，螺旋角基本就定了，在17度左右比较合适。然后其他参数就定了！

niuershiye · 发表于 2012-12-29 18:22

woodee · 发表于 2012-12-29 20:10

最简便的

螺旋角=20.83390374°
x1=0.164 x2=-0.164
Da1=93.65 Da2=178.35

王强马 · 发表于 2012-12-30 17:51

你这是角变位，中心距变大了，两个齿轮都应该是正变位

admin · 发表于 2013-1-25 10:05

不知道楼上几位的螺旋角是根据什么定的，当然最简单的就是设为高度变位，总变位系数0，然后算出螺旋角。但是如果不这么干，用其他的螺旋角，比如17度，18度，是否还有什么经验可取？还是就拍拍脑袋觉得差不多就可以了，至于变位系数，倒是可以讲究一下。呵呵

niuershiye · 发表于 2013-1-25 13:14

本帖最后由 niuershiye 于 2013-1-26 08:43 编辑

admin 发表于 2013-1-25 10:05

登录/注册后可看大图

不知道楼上几位的螺旋角是根据什么定的，当然最简单的就是设为高度变位，总变位系数0，然后算出螺旋角。但是 ...

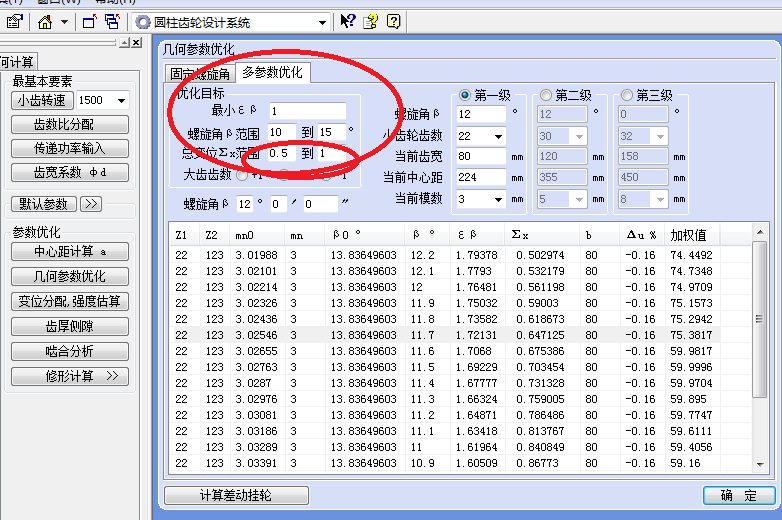

按照德国西码克的规定，总变位在 0。5---1。0 之间。然后圆整螺旋角
-------------------------------------
当年编写 <齿轮传动系统》时，变位约束就是这样处理的。

593933656 · 发表于 2013-1-27 10:30

第一确定中心距是否标准，130》121.5，得知是角变位。第二算啮合角度a'*cosa'=a*cosa,得知a'.第三啮合方程算出总变位量。第四根据等滑动系数（或其它失效形式）分配变位量。第四根据变位量算出每个齿轮的齿顶高，齿根高。第五你想要什么，什么都有了。
请批评指正593933656@QQ.COM

chenkunqiang01 · 发表于 2013-1-31 13:51

你先按不变位的计算出大概的螺旋角，算出来是20.833，然后取个整数，角变位变位去就可以了，

dyzch · 发表于 2013-2-18 12:00

niuershiye 发表于 2012-12-29 18:22

登录/注册后可看大图

牛爷就是牛啊！
