求助！！这个内齿轮的C0.5倒角是怎么做的？

liujie12347 · 发表于 2012-12-19 23:26

您需要登录才可以下载或查看，没有账号？注册

x

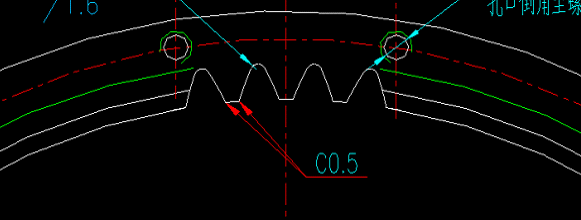

请教大家，这个内齿轮齿向的倒角 C0.5 是怎么做出来的？是插齿刀，铣齿刀直接加工出来，还是后拉削的？

杨大侠 · 发表于 2012-12-20 00:16

插齿刀也可以加工内齿轮，并能实现齿顶倒角的，但必须是进口的插齿刀，国产的就是有的话精度是很差的，多数这样的插刀是线切割加工的，一般是用拉刀拉出来，在拉刀上实现齿顶倒角比插齿刀要容易得多，而且拉屑的质量稳定产量高，固通孔的内齿轮均采用拉屑工艺。

春哥li · 发表于 2012-12-20 08:03

不大的话用拉刀，否则用插刀

鑫盛齿轮公司 · 发表于 2012-12-20 08:28

量小用插齿刀，量大用拉刀，齿底倒角很容易做到，没有什么难度

刀疤五 · 发表于 2012-12-20 13:41

C0.5,看来模数3以上了，内齿圈不小，我处可提供设计制造插刀。

hyfjy · 发表于 2012-12-20 19:58

根据内齿轮的参数进行特殊插齿刀的设计，国产的刀具应该没有什么太大的问题的。这类插齿刀不是通用的，如果批量很少，用一般的插齿刀加工后再用专用的刀具做顶部倒角也是一种办法。如果产品是国外需要的，同时提供了带倒角的插齿刀，那也是国外设计好了的。这类带倒角的刀具在设计上不应该有太大的问题。

gangge234 · 发表于 2012-12-20 20:45

量大的话用拉刀效率要高些，在拉刀前导后面磨几个倒角齿就OK了。

liujie12347 · 发表于 2012-12-22 21:34

刀疤五发表于 2012-12-20 13:41

登录/注册后可看大图

C0.5,看来模数3以上了，内齿圈不小，我处可提供设计制造插刀。

斑竹牛啊是3.25的模数。

liujie12347 · 发表于 2012-12-22 21:39

杨大侠发表于 2012-12-20 00:16

登录/注册后可看大图

插齿刀也可以加工内齿轮，并能实现齿顶倒角的，但必须是进口的插齿刀，国产的就是有的话精度是很差的，多数 ...

谢谢。

liujie12347 · 发表于 2012-12-22 22:19

刀疤五发表于 2012-12-20 13:41

登录/注册后可看大图

C0.5,看来模数3以上了，内齿圈不小，我处可提供设计制造插刀。

像内齿轮，当今什么方法最常用啊？没有用单个单个的铣齿的了么？
