【原创】SW中直齿轮变斜齿轮

空穴来疯

楼主的参数还需要从端面的转化为法向的来标示，因斜齿圆柱齿轮的基本参数是标在法面的

mrmrw

空穴来疯 发表于 2014-3-3 19:52


登录/注册后可看大图

楼主的参数还需要从端面的转化为法向的来标示，因斜齿圆柱齿轮的基本参数是标在法面的

斜齿轮在目前的设计体系中是采用的法向参数来表达的！
这没有什么，我的方法主要基于需要才将这些参数转化到端面上来，毕竟端面的齿形才是渐开线！在齿轮建模时，如果不做螺旋线来建立斜齿轮或者ZI蜗杆，那么采用此法是很不错的！

renzhewudi

来学习了

Westoak

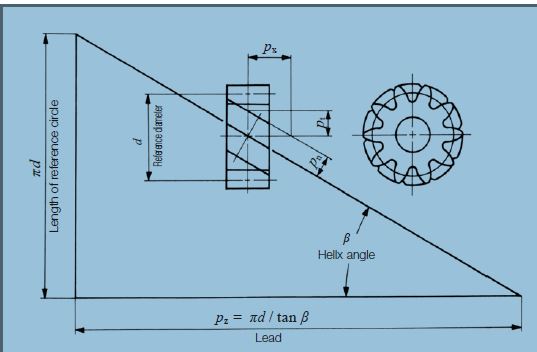

导程Pz = pi*(mn/cos(beta))*z/tan(beta)=pi*mn*z/sin(beta). 一个导程对应螺旋一周360度（2*pi）。斜齿轮轴向宽度所占一个导程的比例等于扭转角对应于螺旋一周（360度）的比例， 即b/(pz) = theta/(2*pi). 于是有theta = b*2pi/(pz)。
看不到楼主的方法有什么问题。

hyfjy

估计扭转成大螺旋角可能会有问题，可否用45度，61度，75度，80度试试？一开始先用法向模数及法向压力角计算出端面的模数与压力角，然后再进行扭转试试？

ZJYKSLG

齿轮扭转看起来很象，实际中，直齿与斜齿法向模数是不一样的，不能作为有奶限元分析应用。

jxhaha

不能用直齒輪來扭轉得斜齒輪的，因為直齒輪的齒形角就是α=αn=20,再扭轉後的斜齒輪的αn就小於20度了
正確的做法這是把斷面的齒形角算出來，在斷面上建立齒形草圖，用掃描中的扭轉選項來扭轉
'基本参数:
Q=5'精度等级
mn=1.5'法向模数
z1=21'齿数1
z2=28'齿数2
b1=11'齿宽1
b2=11'齿宽2
β=15'螺旋角
αn=20'法向齿形角
han=1'齿顶高系数
can=0.25'顶隙系数
rf=int(0.38*mn*10)/10'齿根圆曲率半径
αt=atn(tan(αn)/cos(β))'端面齿形角
mt=mn/cos(β)'端面模数
扭转角度=360*b1*tan(β)/(d1*pi)

mrmrw

jxhaha 发表于 2015-11-3 20:15
不能用直齒輪來扭轉得斜齒輪的，因為直齒輪的齒形角就是α=αn=20,再扭轉後的斜齒輪的αn就小於20度了
正 ...

是你自己的基本概念都没有搞清楚而已！
斜齿轮的端面分度圆压力角怎么会等于法面的压力角？
