零件大径与齿侧分度圆不同心问题

zhuyj007 · 发表于 2012-12-12 15:04

您需要登录才可以下载或查看，没有账号？注册

x

拉刀拉花键：零件大径与齿侧分度圆不同心，同轴度为0.24，是什么原因？

xuefengtang · 发表于 2012-12-14 14:25

不好意思，你说的是内花键大还是外花键？

zhuyj007 · 发表于 2013-1-13 16:05

外花键

春风 · 发表于 2013-1-13 21:04

拉刀拉花键，一般同轴度是不能得到保证。对于精度要求高的零件，工艺一般要以花键为基准，重新精加工外圆或内孔。

xuefengtang · 发表于 2013-1-15 10:32

筒拉拉外花键，一般拉刀是固定的，工件也需要定心的，外径跳动差请提高车坯精度。

15506198942 · 发表于 2013-1-22 16:39

zhuyj007 发表于 2013-1-13 16:05

登录/注册后可看大图

外花键

拉外花键的拉刀，能给个照片吗？

xuefengtang · 发表于 2013-1-24 12:18

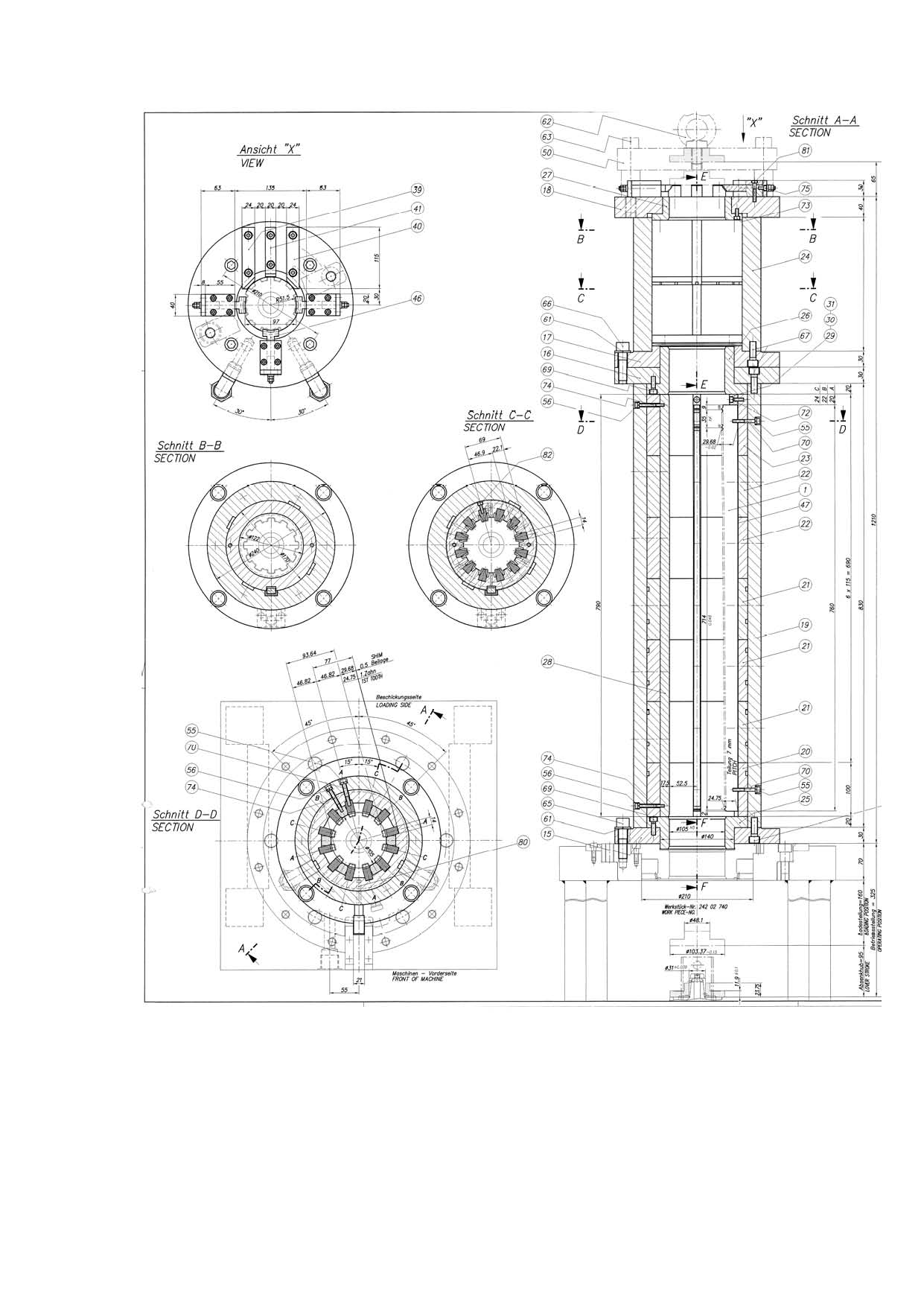

照片没有，见图

HBTIANZE · 发表于 2013-3-20 15:05

应该先拉花键，然后以花键定位加工其它地方，这样才能保证同心的。
