急求中心距！！！！！！！！！！！！！！

6662103 · 发表于 2012-12-12 09:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

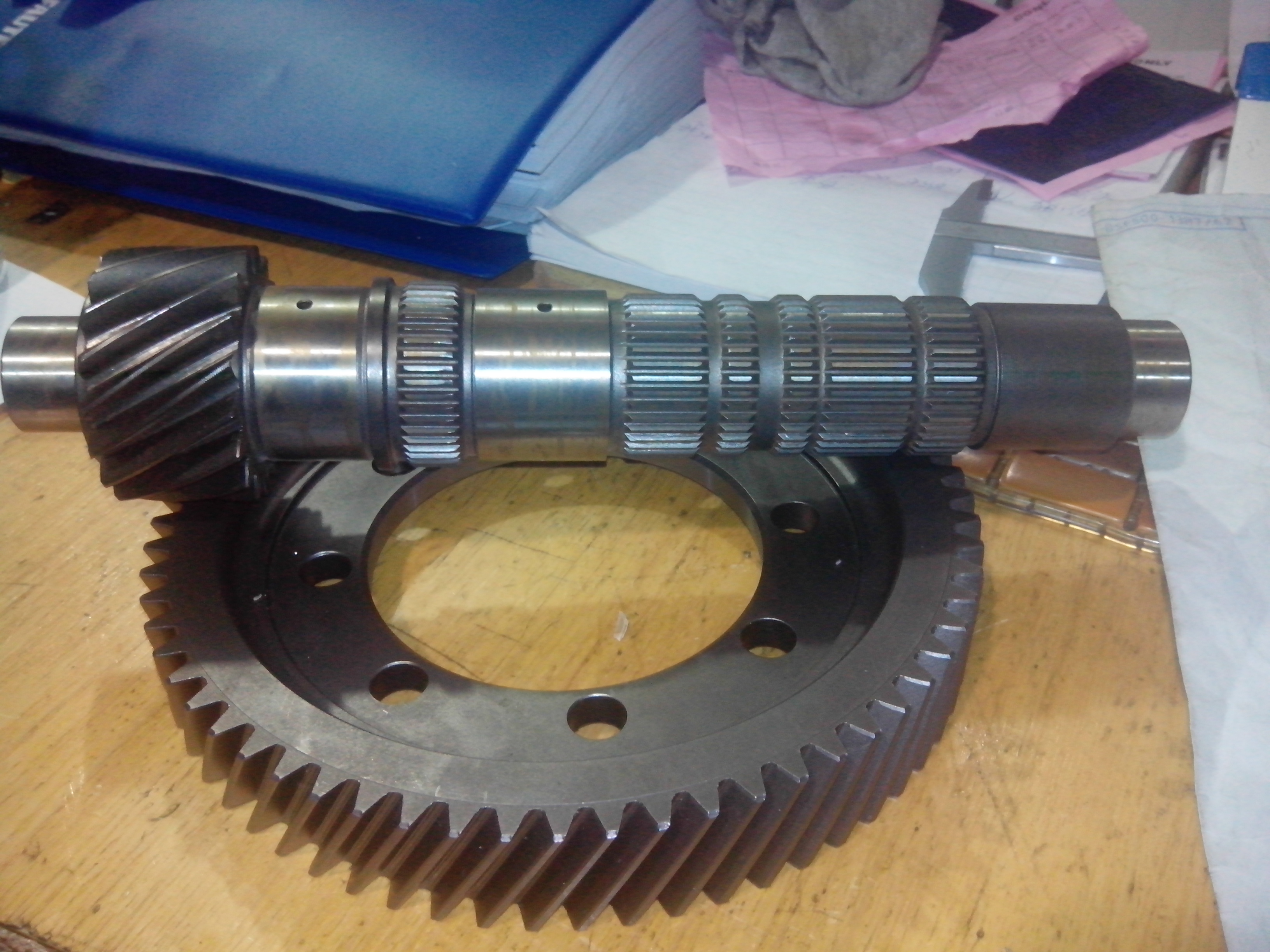

已知小齿  齿数17  模数2.75  压力角20度  左旋  螺旋角30.5度  齿顶圆61.3  齿根圆 47.62  齿宽34 公法线21.5  WK=3
大齿  齿数65  模数2.75  压力角20度  右旋  螺旋角30,。5  齿顶圆203  齿宽30.4

求中心距

现在2个齿的速比是  65/17 =3.823529    想改成速比67/16=4.1875 哪位高手能给算一下  本人很急

minzi · 发表于 2012-12-12 10:30

中心距可以直接测量的，这样比较准确。

gyrfalcon · 发表于 2012-12-12 13:55

可以测量，如果中心距不好测量，可以测量两个齿轮的侧隙及齿厚反推。

6662103 · 发表于 2012-12-12 16:52

我也糊涂了齿顶圆为什么才203 不应该啊

hyfjy · 发表于 2012-12-12 21:04

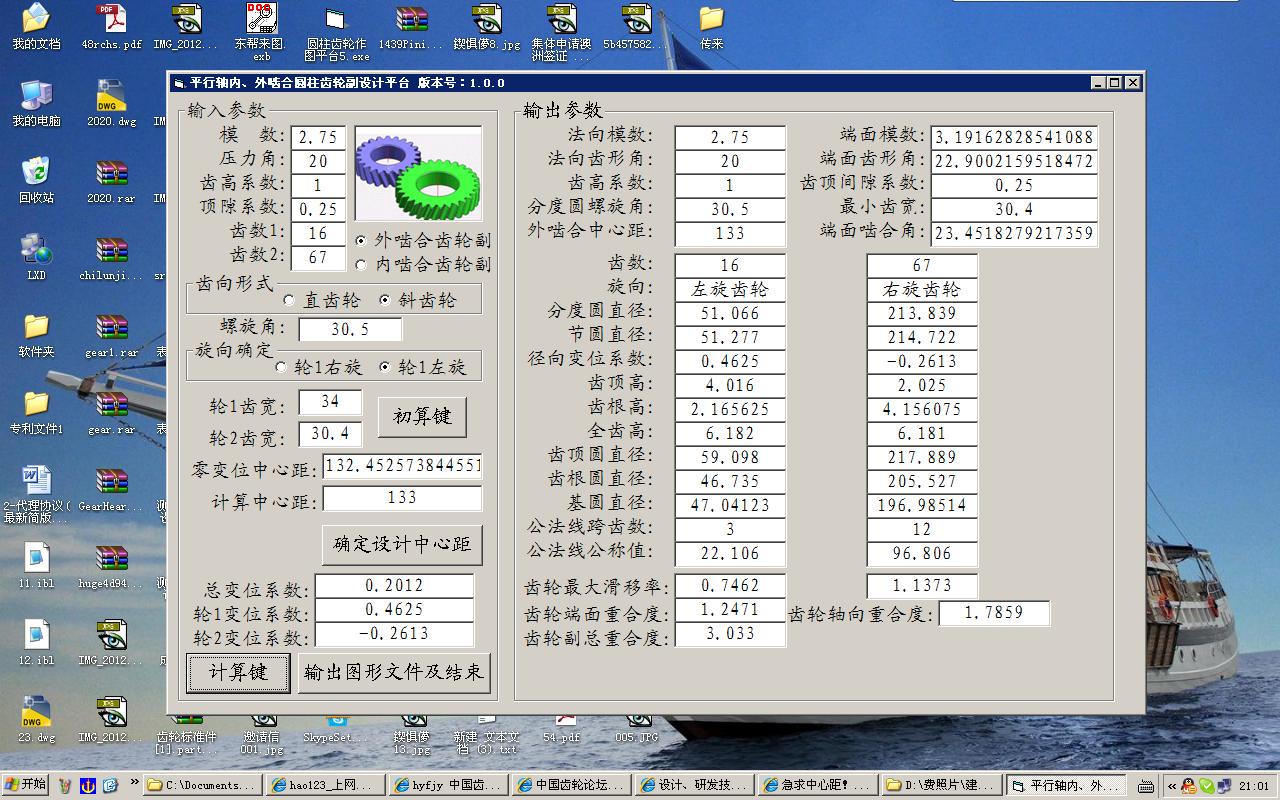

试算一下：

第一组：

第二组：

第一组中大轮的外径是有点问题的，为何这样小，小到无法啮合呢。

6662103 · 发表于 2012-12-13 13:55

hyfjy 发表于 2012-12-12 21:04

登录/注册后可看大图

试算一下：

我在想要么模数搞错了那也不应该啊我磨齿机上生成图形如果2.62模数的话是刚刚好直径可惜没这号模数啊

woodee · 发表于 2012-12-13 16:37

6662103 发表于 2012-12-13 13:55

登录/注册后可看大图

我在想要么模数搞错了那也不应该啊我磨齿机上生成图形如果2.62模数的话是刚刚好直径可惜没这号 ...

从楼主给出数据及回帖看，此项目内容超出楼主齿轮知识范围许多。
建议：
1.测出准确中心距；
2.测出准确公法线（两齿各自）；
3.测出准确侧隙（在安装情况下，塞铜皮测厚度，或固定一齿测另一齿摆动角度）；
4.测出准确顶圆、根圆直径。

然后大家会帮你得出能用的参数。

刀疤五 · 发表于 2012-12-13 23:36

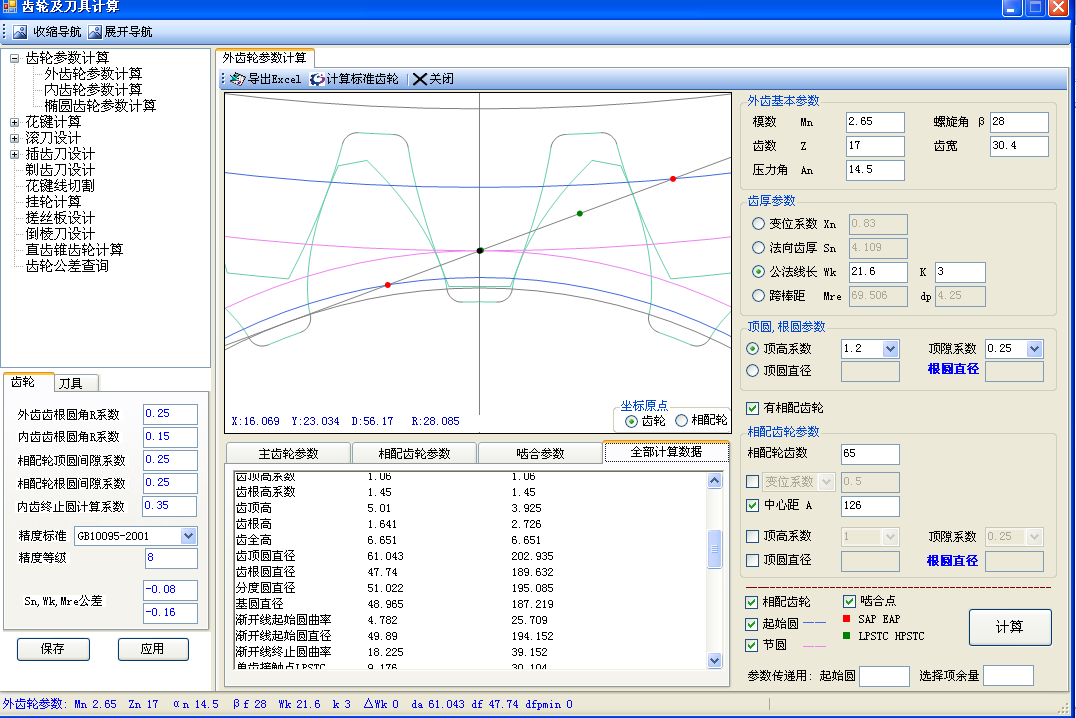

试算了一下

6662103 · 发表于 2012-12-14 09:57

刀疤五发表于 2012-12-13 23:36

登录/注册后可看大图

试算了一下

这位高手据你这样推算好像对了

6662103 · 发表于 2012-12-15 16:49

关键没地方量我有地方量我何必搞的那么辛苦呢
