求助-齿轮问题（带proe档）

RDH · 发表于 2009-8-5 19:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 RDH 于 2009-8-5 19:17 编辑

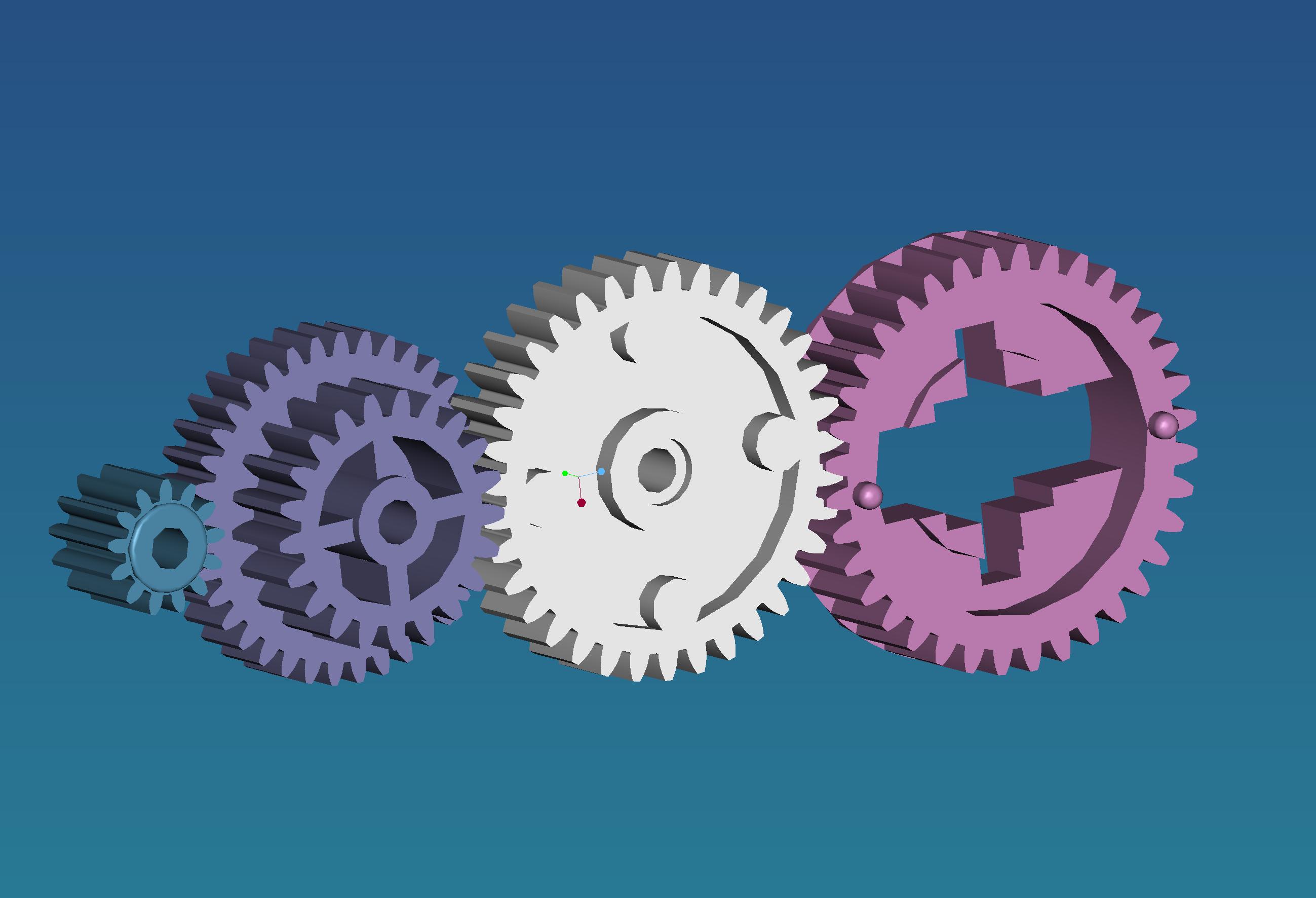

本人是齿轮菜鸟，用Proe画了一套齿轮（小弟附上了proe 档），给了客户之后，反馈说有问题。俺实在是不知道哪出了问题，所以想劳烦个位齿轮高手们帮忙看下有什么问题。小弟感激不尽啊！！！以下是齿轮的参数：

No.	# of teeth	M	Run-out	Grade
1	13	0.4mm	0.041	4
2	37	0.4mm	0.050	4
3	21	0.5mm	0.074	6
4	35	0.5mm	0.095	6
5	36	0.5mm	0.095	6

RDH · 发表于 2009-8-5 19:08

怎么没显示附近？？

liuyujun · 发表于 2009-8-5 21:28

还有压力角呢？

mrmrw · 发表于 2009-8-6 08:24

首先看了一下你的设计，存在以下问题：
（1）齿轮参数不完整，连基本的参数都不全。你这样子的设计，估计作出来的东西都不知道是什么了？？
（2）结构设计存在不足。塑胶齿轮要求壁厚要均匀一致才能做出好的产品。
********

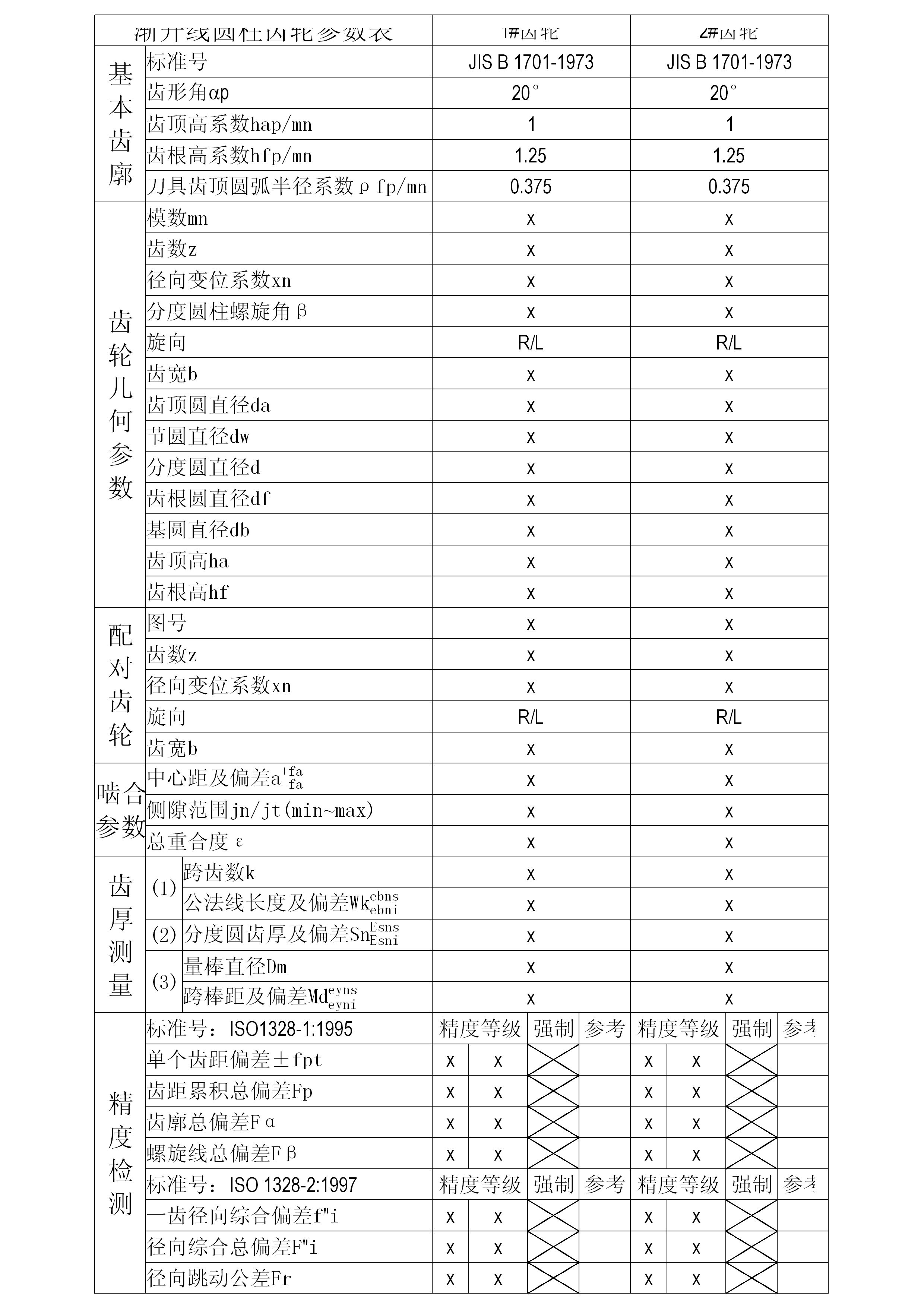

附一张我用的齿轮参数表给你参考！

RDH · 发表于 2009-8-6 12:47

首先看了一下你的设计，存在以下问题：
（1）齿轮参数不完整，连基本的参数都不全。你这样子的设计，估计作出来的东西都不知道是什么了？？
（2）结构设计存在不足。塑胶齿轮要求壁厚要均匀一致才能做出好的产品。 ...
mrmrw 发表于 2009-8-6 08:24

登录/注册后可看大图

谢谢3楼兄弟的关注和斑大的指导。俺附上dwg档，在图纸里有一个数 Teeth thickness (SM)参数是客户的提供的，可在俺的图纸里却和客户的很不一样。恳请斑大再指教，小弟在此先谢了！

gear_1.rar (38.73 KB, 下载次数: 4)

gear_2.rar (97.83 KB, 下载次数: 3)

gear_3.rar (43.08 KB, 下载次数: 3)

gear_4.rar (35.51 KB, 下载次数: 3)

mrmrw · 发表于 2009-8-7 10:01

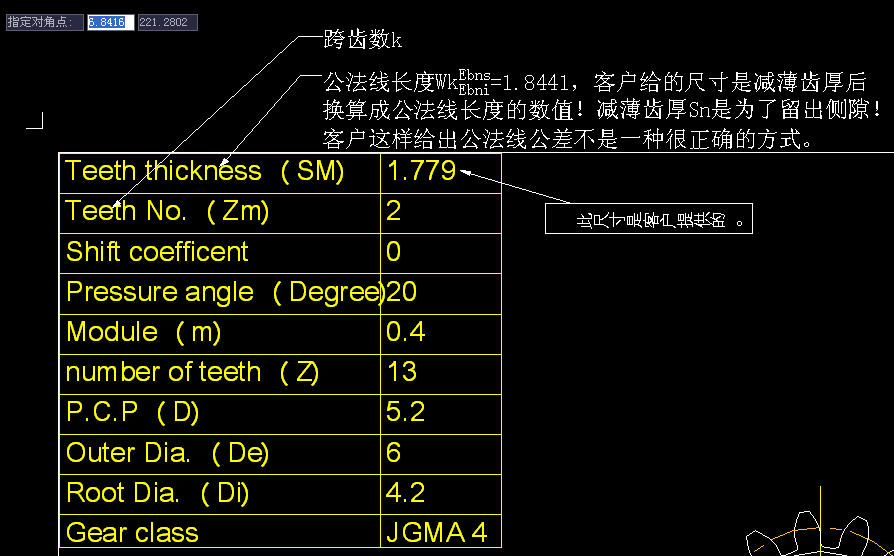

看了你的图纸，图纸中的Teeth Thickness(SM)应该是公法线长度，这个标准的术语差别很大，术语是：
（1）齿厚： Tooth thickness： Sn
（2）公法线长度：Base tangent length : Wk【ISO/TR 10064-2:1996标准中写作：切线跨距长度】
图中客户给出的图中是将齿厚减薄后换算成Wk数值，这样就相当于给出了齿厚偏差。虽然这样子没有给出Wk的上下偏差，但是相当于给出了一个齿厚的减薄量，即齿厚公差数值。
这样子设计不是很合理。看明白就行了！
附图给出你的设计中的理论计算的Wk数值。

leozhang · 发表于 2012-3-1 10:55

版主分析的精辟，学习O(∩_∩)O~
