求助滚齿高人

戴戴 · 发表于 2012-12-7 11:45

您需要登录才可以下载或查看，没有账号？注册

x

求助滚齿高人师傅：

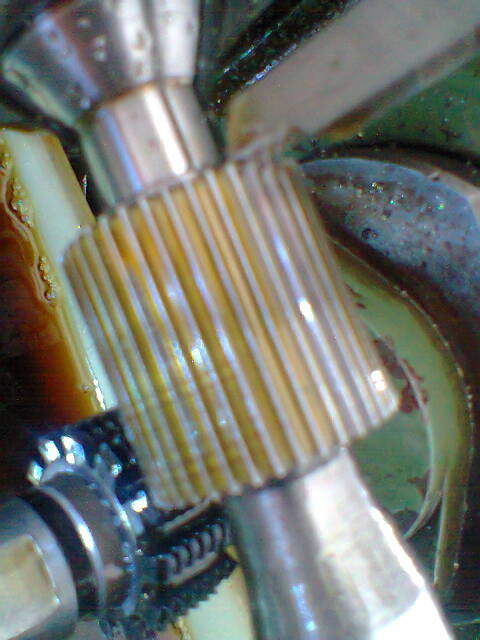

M0.5*Z40,工件长度20MM；滚齿加工后，前面和后面的振纹明显区别很大（如图），甚是费神，望高人能指点迷津，不胜荣幸；

xiezhoufei123 · 发表于 2012-12-7 15:03

刀轴间隙太大！把滚刀轴和铜套的间隙调整一下！

戴戴 · 发表于 2012-12-7 16:40

xiezhoufei123 发表于 2012-12-7 15:03

登录/注册后可看大图

刀轴间隙太大！把滚刀轴和铜套的间隙调整一下！

谢谢您的回复，
我们的是小模数滚齿机，刀轴跳动以及轴向、径向间隙都在0.01以内，这点我们每次调试滚齿都是严格规定检查；
工件参数：M0.5*Z40，长度20MM；基孔Φ6H7
是走刀前1/3段震纹明显，后端目测无震纹；无论铜件和钢件都是这样子
谢谢您，

wangzy6010 · 发表于 2012-12-7 19:00

应该是工件夹紧有震动，检查看看

qnf · 发表于 2012-12-7 19:41

径向间隙大了！

qnf · 发表于 2012-12-7 19:46

顺便问一声，机床型号，图片上看不是很清楚。

gangge234 · 发表于 2012-12-7 20:39

我觉得是机床间隙太大，或者说是箱条没有锁紧

杨大侠 · 发表于 2012-12-7 21:25

夹具设计不合理造成夹紧不牢固造成。

鑫盛齿轮公司 · 发表于 2012-12-8 07:38

主要还是机台导轨间隙与工装误差

戴戴 · 发表于 2012-12-8 12:38

qnf 发表于 2012-12-7 19:46

登录/注册后可看大图

顺便问一声，机床型号，图片上看不是很清楚。

兰博特751滚齿机，和国产3608近似
