内花键加工

yuchunjin · 发表于 2012-12-4 11:59

您需要登录才可以下载或查看，没有账号？注册

x

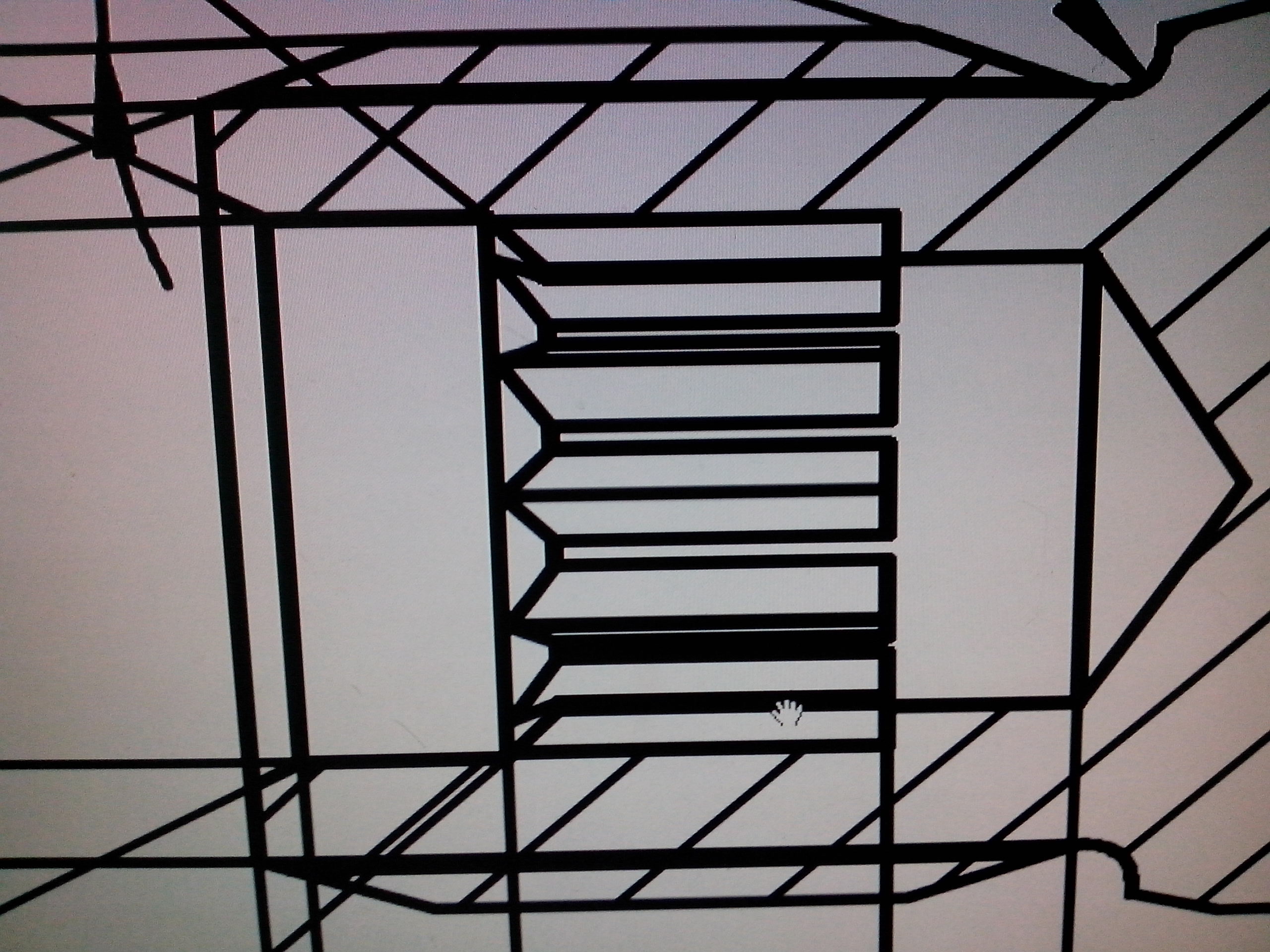

请问这个内花键用什么方法加工最好？

snw123 · 发表于 2012-12-4 13:25

图纸不太清晰，可否考虑插齿

杨大侠 · 发表于 2012-12-4 13:49

插齿加工插齿刀不好做，如果精度要求不高的可以考虑冷挤压。

dzhxinhua · 发表于 2012-12-4 15:48

要冷挤压。

xflh · 发表于 2012-12-4 17:28

没有齿型参数。。。看样子有点像45度花键。。。。模数不大的话可以考虑冷挤。。。。。顺便打一下广告。。。我们在做冷挤模具。。绵阳锐诚机械制造有限公司 www.myrcjx.com

gangge234 · 发表于 2012-12-4 20:06

拉刀拉应该更好

立刻行动 · 发表于 2012-12-4 23:08

电脉冲加工。

yuchunjin · 发表于 2012-12-5 19:31

谢谢各位,我个人认为最好的加工方式处在挤压及插齿中间,也就是说既带点挤压的形式又带点插齿的味道,因为:
1、单用插齿是无法实现的，因为太小无法退刀；
2、单用挤压和方式精度不太好，而且还会导致外圆及孔口变形，内花键与外圆有同轴度关系，所以中心孔必须在挤内齿前完成。

欢迎各位一起讨论。

gangge234 · 发表于 2012-12-5 20:06

gangge234 发表于 2012-12-4 20:06

登录/注册后可看大图

拉刀拉应该更好

不好意思，没把题看清楚，我觉得应该冲压或者插齿应该可以。

mysacm · 发表于 2012-12-5 20:49

高精度冷挤压我司就是这样，就是模具寿命不行，比插齿效率高成本低点
