齿顶/根高不一样啊

xytkone

请教一下大家，为什么我在齿轮测绘的时候，测绘出来的齿根高和实际演算的齿顶/根高不一样。
直齿圆柱齿轮，测公法线z=18，m=2.5，wk=12.502，wk+1=19.892，计算变位系数为x=0.471，但是实测齿顶、根圆直径为：52，40.3，而理论计算值却是：52.355，41.105.

请教一下各位高人，为什么会有那么大的误差啊？

wangjunjtslhc

齿顶和理论不符，可能是角变位齿轮吧，而你是按高变位来计算的。
齿根与理论不符，可能是齿轮在加工过程中刀具磨损变大。或都你测量时没测准确，因为齿根有圆弧，测量时检具没有下到最低点。

zhoulei24258

楼主，你的实测齿根圆直径没有给出来啊 ？

fanes

你没有把齿轮制作的尺寸偏差计算在内，变位系数x应该用中心距计算，齿顶圆直径
为h11，齿根圆直径为h14。

admin

理论计算应该没错。


估计最主要是刀具问题，先不考虑齿根，观察一下齿顶是顶切出来的吗？

qnf

请注意两点：1，齿轮顶切了没有？2，顶隙系数您取了多少？
应该明白了吧！
如果您是滚齿工或齿轮工艺员这是常识问题！

xytkone

回复 5# admin


    这位同仁，是按GB，标准齿轮系数取的，这个基础没有问题，测绘齿轮也是未使用的齿轮，比较倾向于管理员的观点

hesheya

也许属于非标呢？现在只要不影响啮合就行啊

minibench

理论计算应该没错。


估计最主要是刀具问题，先不考虑齿根，观察一下齿顶是顶切出来的吗？

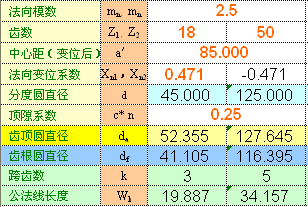

admin 发表于 2009-8-5 15:19


登录/注册后可看大图

    你这是什么软件哇，看样子不错

chjyas

顶隙系数不一定就是0.25,看该测绘齿轮是按哪个国家标准或企业标准制造的;齿全高(及齿顶圆)的计算一般有三种方法:1、标准顶隙法;2西德DIN计算法;3比例间隙法;
