滚齿左面齿形不好右面好是怎么回是

867520607qwe123 · 发表于 2012-11-24 21:18

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 867520607qwe123 于 2012-11-24 21:24 编辑

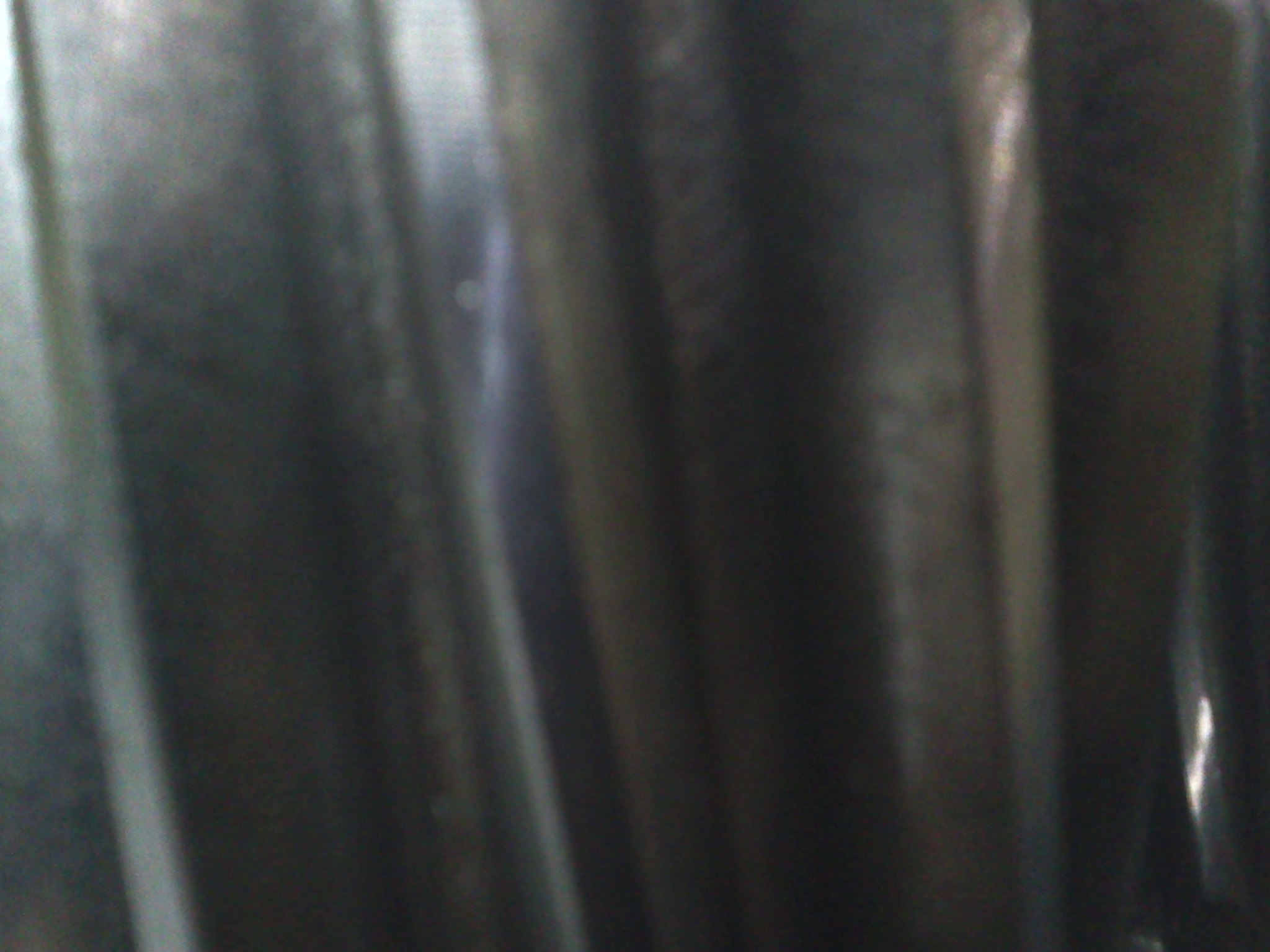

齿左面齿形不好右面好是怎么回是，刀杆跳动2丝，这把滚刀以前用过是好的请各位师傅帮我分析一下。

wsyw · 发表于 2012-11-25 13:11

刀具两头都要校正

zx470031366 · 发表于 2012-11-25 15:32

磨刀！

867520607qwe123 · 发表于 2012-11-25 15:51

zx470031366 发表于 2012-11-25 15:32

登录/注册后可看大图

磨刀！

刀磨了好几次应该不是刀的问题。

867520607qwe123 · 发表于 2012-11-25 15:57

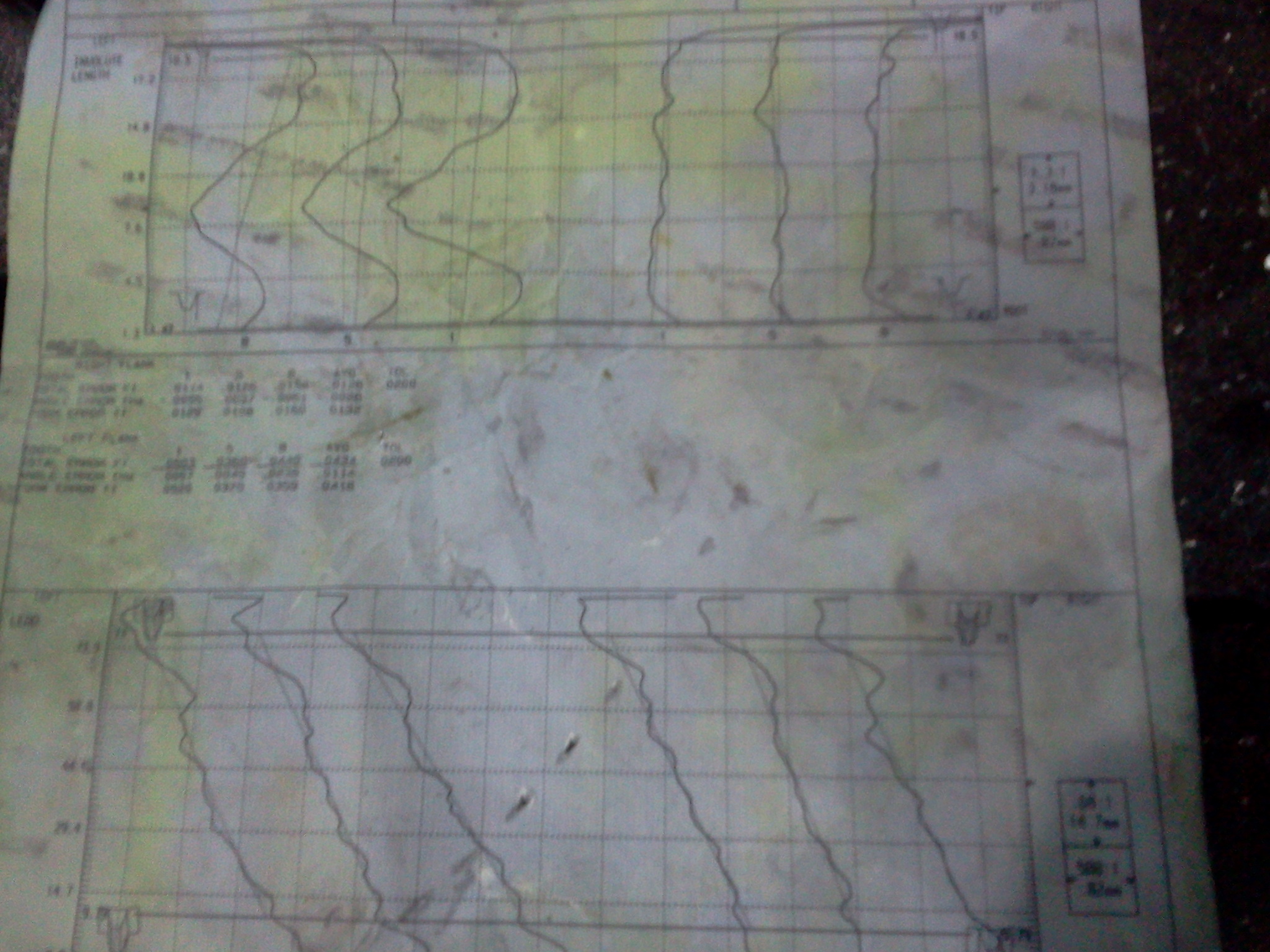

看检测单应该是左面有的凹，因为下道工艺是剃齿，所以不过再做。请各位师傅帮忙分析一下。

xlbing77136 · 发表于 2012-11-25 18:23

867520607qwe123 发表于 2012-11-25 15:57

登录/注册后可看大图

看检测单应该是左面有的凹，因为下道工艺是剃齿，所以不过再做。请各位师傅帮忙分析一下。

你这个是轴齿吧，滚刀两头都要校对，还要对中。

wangchangfu · 发表于 2012-11-26 00:01

齿数较少的产品，滚刀对中很重要，齿顶倒角两边应均匀，不然，影响齿形，导致不对称；还有就是滚刀刃磨后要检验径向性和轴向性，以及等分；第三就是就是滚刀的端部不成形齿不能参加切削，不然不成形齿加工的一面齿形不会好的，；最后就是刀具用至接近报废时齿形有可能不好，或刀具制造误差。

wangchangfu · 发表于 2012-11-26 00:05

用刀具一排的两颗齿的刀尖去接触产品的外圆（手动将刀具转动到大致水平方向），手动进给产品尽量靠近刀齿，使两刀尖同时接触产品外圆即可

minghengchiluen · 发表于 2012-11-26 07:54

刀杆跳动2丝大了点吧，换个新的刀杆，刀的凸台校到0.01试试。

867520607qwe123 · 发表于 2012-11-26 19:07

wangchangfu 发表于 2012-11-26 00:01

登录/注册后可看大图

齿数较少的产品，滚刀对中很重要，齿顶倒角两边应均匀，不然，影响齿形，导致不对称；还有就是滚刀刃磨后要 ...

请问这位师傅，你说的滚刀刃磨后检验径向性和轴向性以及等分。应该怎么检验。因为今天换了把新刀，结果齿形好了。还有齿向要放大4到5丝，机床应该怎么调整。
