求高手帮忙建个弧齿的模型

ilifeilafang

模型参数：

hyfjy

楼主给出的切向变位系数是错的，不可能有这样大的切向变位系数。

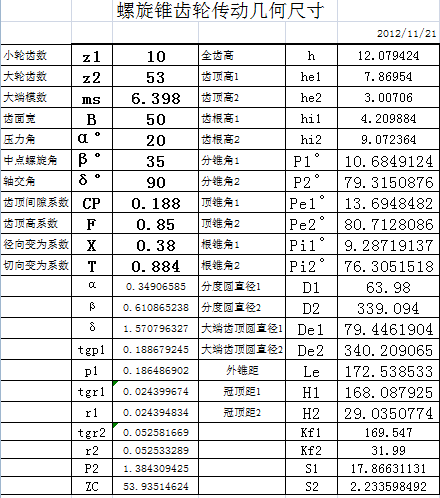

做的模型：

ilifeilafang

hyfjy 发表于 2012-11-22 18:49


登录/注册后可看大图

楼主给出的切向变位系数是错的，不可能有这样大的切向变位系数。

做的模型：

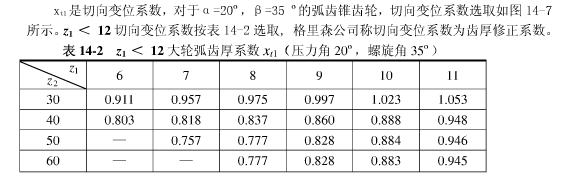

这个系数是我查的一些资料，也不知道对不对，请问一下取多少合适呢，麻烦您能把对选择合适系数的模型给我一份吗？

ilifeilafang

hyfjy 发表于 2012-11-22 18:49


登录/注册后可看大图

楼主给出的切向变位系数是错的，不可能有这样大的切向变位系数。

做的模型：

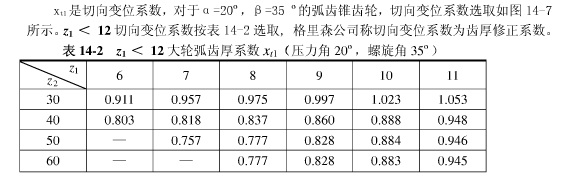

谢谢您啊，这个数是我看一些资料选的，如果不合适，应该取多少好呢，麻烦您能把画的模型给我一份吗，谢谢您了。

hyfjy

ilifeilafang 发表于 2012-11-22 21:24


登录/注册后可看大图

谢谢您啊，这个数是我看一些资料选的，如果不合适，应该取多少好呢，麻烦您能把画的模型给我一份吗，谢谢 ...

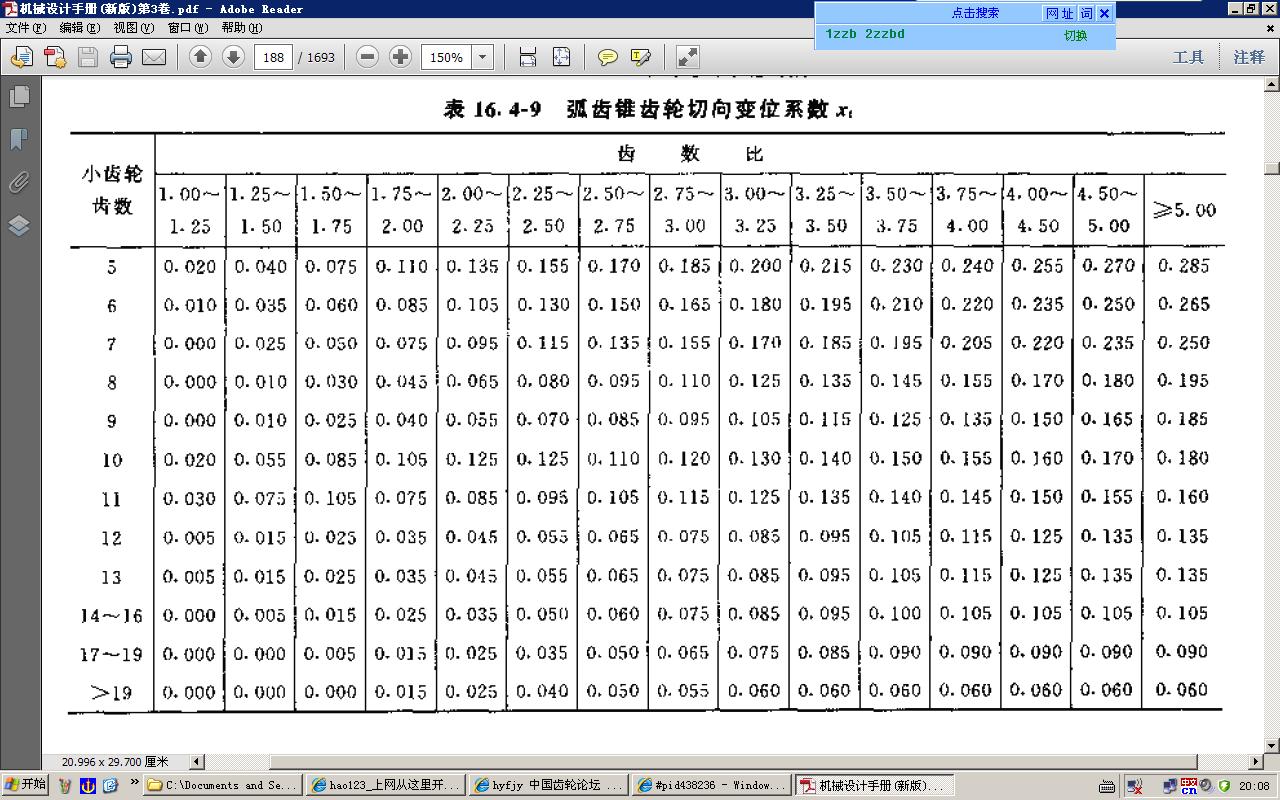

一般切向变位系数不会太大的。见图：



不知道你的表格是出自何处。这样大的切向变位系数，左右齿面是连在一起的。

hyfjy

以上的模型取切向变位系数为0.18，得到的大轮与小轮从大端，中端到小端的当量齿形为下图：

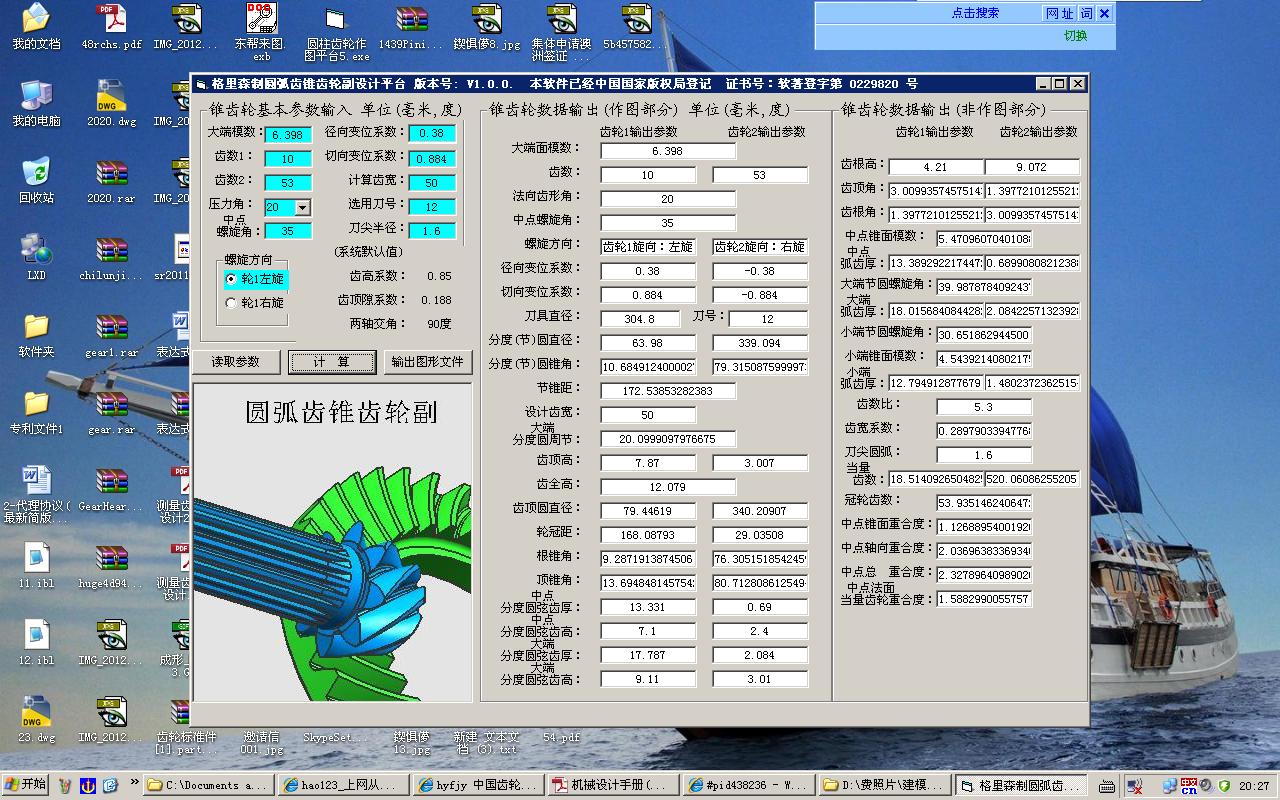

用你给出的切向变位系数计算的界面：

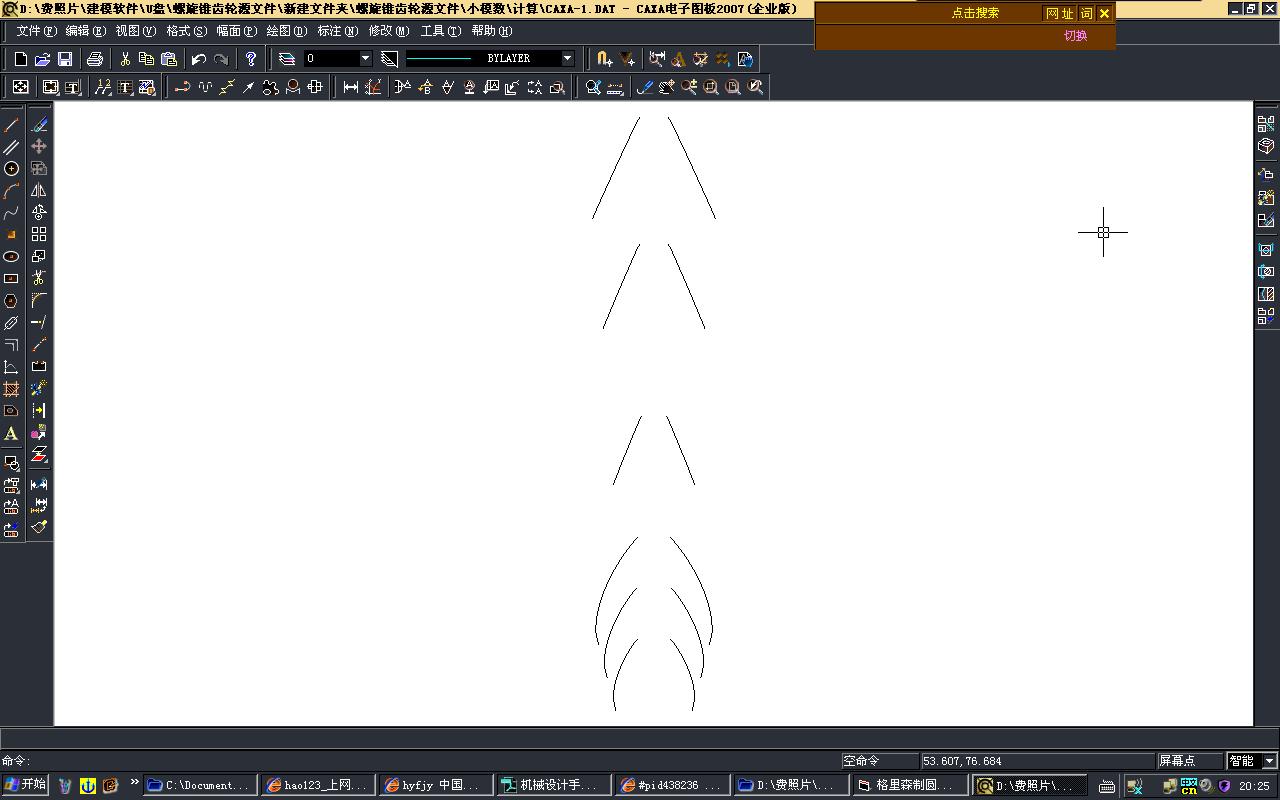

得到的齿形图为：



你看能做出模型来么？

ilifeilafang

hyfjy 发表于 2012-11-23 20:40


登录/注册后可看大图

以上的模型取切向变位系数为0.18，得到的大轮与小轮从大端，中端到小端的当量齿形为下图：

谢谢您了啊，前辈您有一个软件能生成proe模型，您能按切向系数取0.18，做个proe模型给我吗，万分感谢，拜托了前辈。
