齿轮经过氮化，使用期间爆齿请问什么原因？。。。。。。。。。

8216951 · 发表于 2012-11-20 23:52

您需要登录才可以下载或查看，没有账号？注册

x

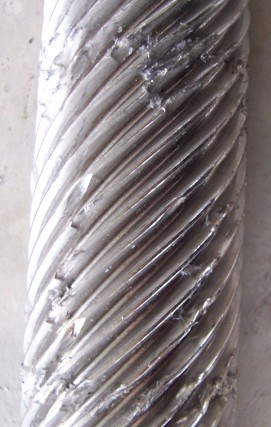

38crmoa调质HB270-290 氮化HRC62-65 齿轮没有定中心距，纯粹两个齿轮挤压运动，不知道为什么用一段时间后齿面老是爆齿，不知道是不是热处理问题还是齿形之间干涉造成

鑫盛齿轮公司 · 发表于 2012-11-21 07:35

没有安装距的两个齿轮如果是紧密配合没有间隙，这样很容易打坏齿轮，因为没办法保证两个齿轮没有制造误差，在受力情况下，没有合适的间隙来调节齿轮制造误差，这样就会损坏齿轮

qdtruck · 发表于 2012-11-21 08:50

齿宽多大？齿宽越大，受力越不均匀。其它参数呢？
接触斑点如何？
润滑如何？
估计是受力集中，导致疲劳和折断！

8216951 · 发表于 2012-11-21 13:31

鑫盛齿轮公司发表于 2012-11-21 07:35

登录/注册后可看大图

没有安装距的两个齿轮如果是紧密配合没有间隙，这样很容易打坏齿轮，因为没办法保证两个齿轮没有制造误差， ...

你说的对，现在我想把齿面拉宽点不知道这样会不会好点，这样侧面间隙就大点

8216951 · 发表于 2012-11-21 13:35

qdtruck 发表于 2012-11-21 08:50

登录/注册后可看大图

齿宽多大？齿宽越大，受力越不均匀。其它参数呢？
接触斑点如何？
润滑如何？

标准3模数，没有润滑油，重要用于挤压塑料

8216951 · 发表于 2012-11-21 22:39

8216951 发表于 2012-11-21 13:35

登录/注册后可看大图

标准3模数，没有润滑油，重要用于挤压塑料

这个可能性不大，要是其他硬物掉进去齿轴前端就会开始崩裂，现在大面积崩裂是齿轮本身小块脱落造成大面积崩裂

小地主 · 发表于 2013-1-11 20:59

38crmoal氮化钢,我看是加工工艺不合理造成的,合金钢要先正火,再调质有必要的话精加工后还要稳定一下,最后再表面处理,这样的结果会比你现在好

小地主 · 发表于 2013-1-11 21:02

另外,最好是定中心距,可以先仿真看一下有没有干涉.

HBTIANZE · 发表于 2013-3-21 14:37

同意楼上的观点。

hesheya · 发表于 2013-3-21 19:02

无润滑条件下齿轮副容易发热，这样会使原先本来的无侧隙传动变成硬挤压，应力集中会造成局部崩齿，进而脱落影响全部齿副面。
个人意见

账号		自动登录	找回密码
密码			注册
