弧齿锥齿轮小轮程序调试结果

就砍三刀 · 发表于 2012-11-19 10:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

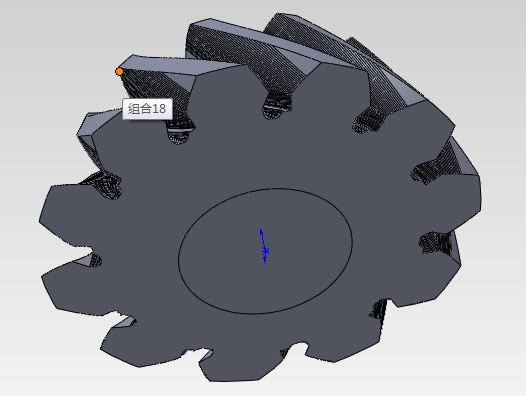

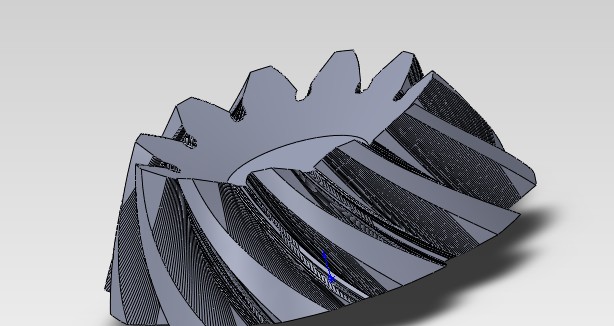

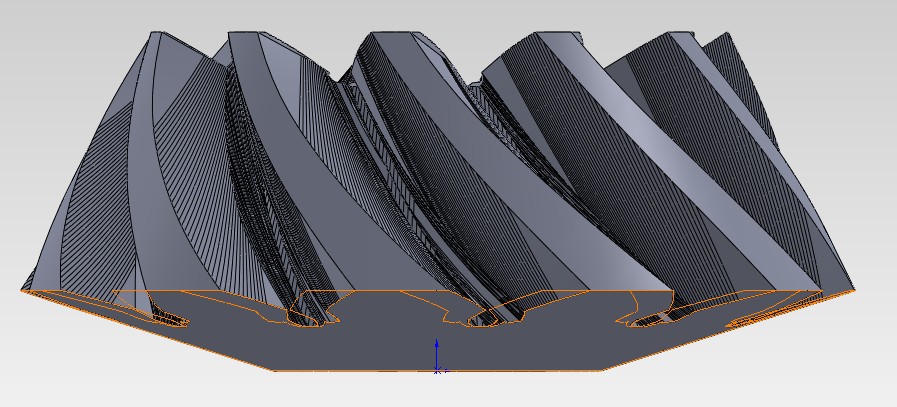

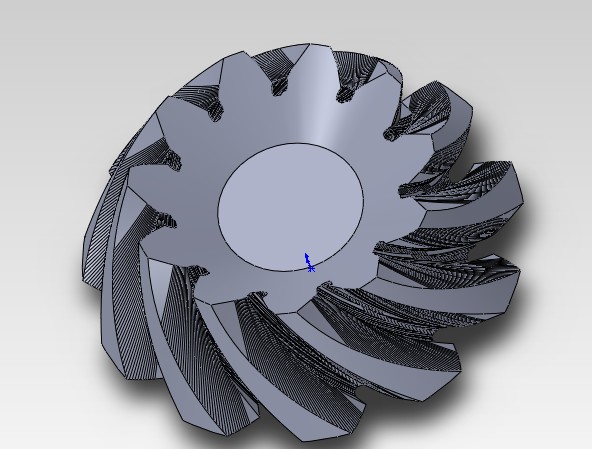

弧齿锥齿轮小轮程序调试的我都快崩溃了！参数关系弄得我头都爆了！不过还是有些参数有问题！不过表面上看着有那么点像模像样了！发个帖求大神各种指点！

零件12.PDF (1.85 MB, 下载次数: 63)


PS：那个齿轮内外齿底高度差是我偷工减料所致！额！调程序不想等运行太久！

就砍三刀 · 发表于 2012-11-19 11:03

这神奇的网络有问题！就在这里多废话一句啊， PDF文件是三维的！如果您看不了不是我忽悠您！安装Adobe Reader 就可以看到了！Adobe Reader XI无压力！

admin · 发表于 2012-11-19 14:43

我能打开pdf啊，你这个是3D PDF文件，可以用鼠标左键旋转。。

syyyyyy · 发表于 2012-11-19 14:44

请问能不能把你的模型part上传呀

就砍三刀 · 发表于 2012-11-19 14:54

admin 发表于 2012-11-19 14:43

登录/注册后可看大图

我能打开pdf啊，你这个是3D PDF文件，可以用鼠标左键旋转。。

嗯嗯！是的！前段时间给朋友发，他老是说显示不了！所以就随口说了下！呵呵！

deathen · 发表于 2012-11-19 16:24

这种齿轮没有接触过，不是太明白

hyfjy · 发表于 2012-11-19 20:35

弧齿锥齿轮总是成对使用的，把有关参数及成对的齿轮模型发上来才好评说，才能找到进一步提高的办法呢。
所以还是希望看到实体模型，为何齿根几乎成烂根的了呢？
三锥的PDF文件一般用鼠标的左键进行旋转，可以看到各部分的齿面及结构情况。
走出这一步还是很不简单的，把实际生产的东西全部用虚拟的模型做出来，本身就是一种挑战。有志者事竟成。

就砍三刀 · 发表于 2012-11-19 22:09

hyfjy 发表于 2012-11-19 20:35

登录/注册后可看大图

弧齿锥齿轮总是成对使用的，把有关参数及成对的齿轮模型发上来才好评说，才能找到进一步提高的办法呢。
所 ...

嗯嗯！受教了！对小齿轮的加工方式还有些地方不是很清楚！我也觉得不对劲！接下来找找原因！等全部弄好了再发模型。

songgang1986 · 发表于 2012-11-20 13:32

图中阴影部分是接触区么，貌似有边缘接触啊

就砍三刀 · 发表于 2012-11-20 14:50

songgang1986 发表于 2012-11-20 13:32

登录/注册后可看大图

图中阴影部分是接触区么，貌似有边缘接触啊

不是接触区！好像是solidworks自己弄出来的阴影！这个模型还有错误！只是大体上是这个样子！呵呵！
