滚齿齿形不对

wnh · 发表于 2012-11-15 12:29

您需要登录才可以下载或查看，没有账号？注册

x

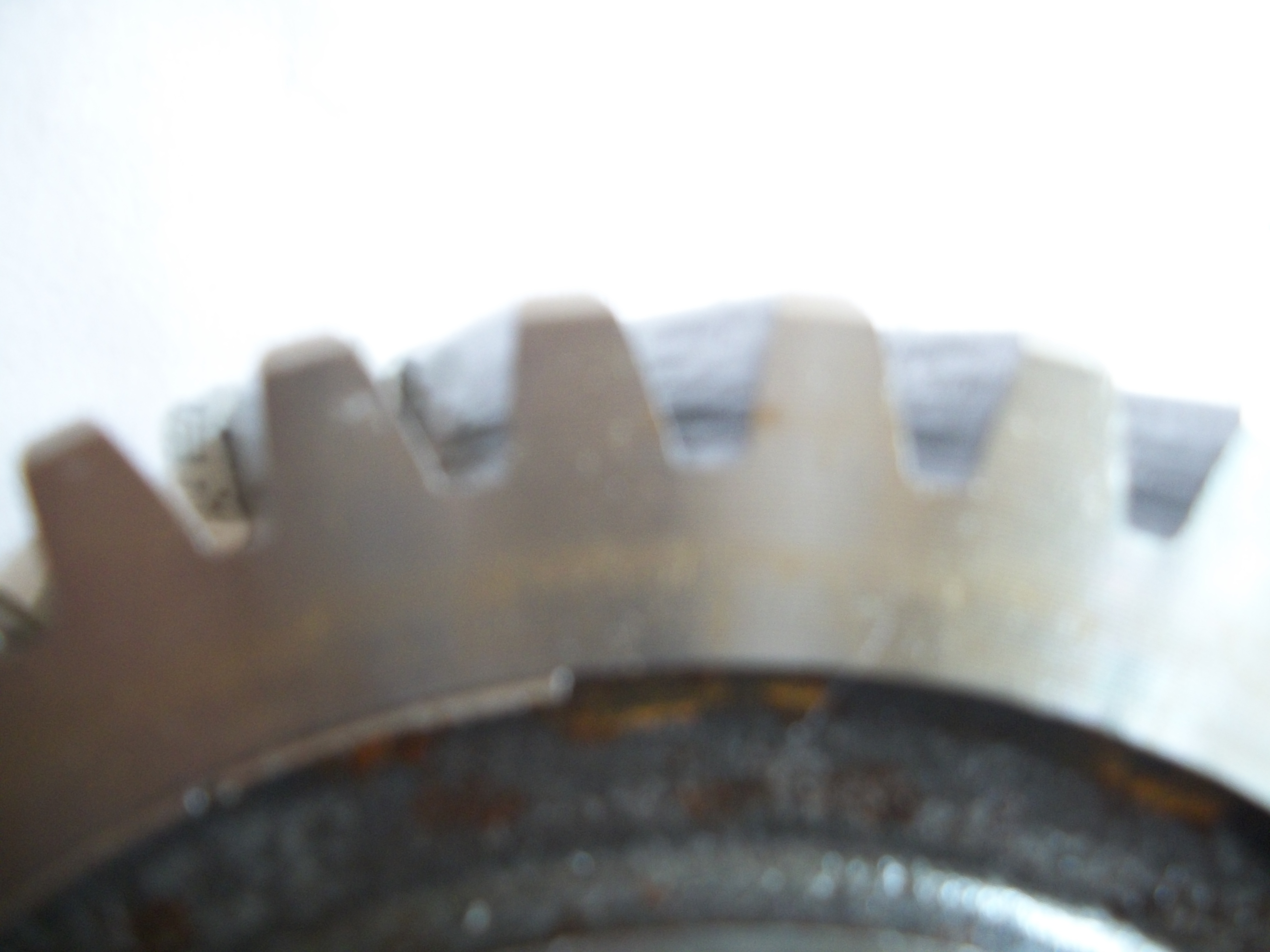

齿轮在滚切过程中变成这个形状，滚刀刀杆跳动正常，分齿。挂论正常，工装也好，不知何故，恳请大家帮忙解决。齿轮参数2.5模数，压力角15度。左旋18度。

wnh · 发表于 2012-11-15 12:32

齿轮两侧齿形变成直线，没有圆弧了

xlbing77136 · 发表于 2012-11-15 15:38

打
滑

minghengchiluen · 发表于 2012-11-15 16:00

滚刀钝了或机床传动链有问题。

haijunguo · 发表于 2012-11-15 20:23

可能和你的滚刀装的不是很好有关

yuchunjin · 发表于 2012-11-15 20:31

同意3楼的意见,打滑了!或者齿坯有松动.

杨大侠 · 发表于 2012-11-15 20:58

楼主的图片看着不是很清楚，不能作出准确回复，有可能是滚刀的参数与被加工的齿轮参数相差过大造成。

wnh · 发表于 2012-11-16 08:43

同一把滚刀用在其他的滚齿机上，没有这个现象。齿轮的齿数37齿。我机床是新的。Y3150E重庆的。

杨大侠 · 发表于 2012-11-16 09:46

wnh 发表于 2012-11-16 08:43

登录/注册后可看大图

同一把滚刀用在其他的滚齿机上，没有这个现象。齿轮的齿数37齿。我机床是新的。Y3150E重庆的。

检查一下滚齿机的差动机构的连接键销是否脱落或伞齿轮减速器有无损坏。

84188526 · 发表于 2012-11-27 20:52

齿形齿向检测报告呢？
