滚齿齿坯打滑

杨大侠

284618282 发表于 2012-11-15 21:42


登录/注册后可看大图

那你认为做什么样的才是真正的齿轮？才不叫像齿轮，我说滚齿，磨齿咱不说

做少量的是可以保证精度，批量生产做起来就很难了。

284618282

  我看不难！！哈哈，好了不说了，说多了你说我吹牛，但是我做的还算可以吧，而且我们的量很大，

杨大侠

284618282 发表于 2012-11-15 21:52


登录/注册后可看大图

我看不难！！哈哈，好了不说了，说多了你说我吹牛，但是我做的还算可以吧，而且我们的量很大，

除非那些滚齿机都是你一个操作，一个人去换活还能说得过去。

284618282

不是我一个人，我们有三个操作工，毕竟我们是小公司吗，他们只要按我说的去调整就没有问题，而且还是手动串刀，办法很多的，就看你怎么去理解了，

xlbing77136

杨大侠 发表于 2012-11-13 21:22


登录/注册后可看大图

齿轮是什么材料的，硬度是多少？用的滚刀是什么材料的？最好能帖上你加工的齿轮齿坯图，齿轮加工工装图，我 ...

杨大侠

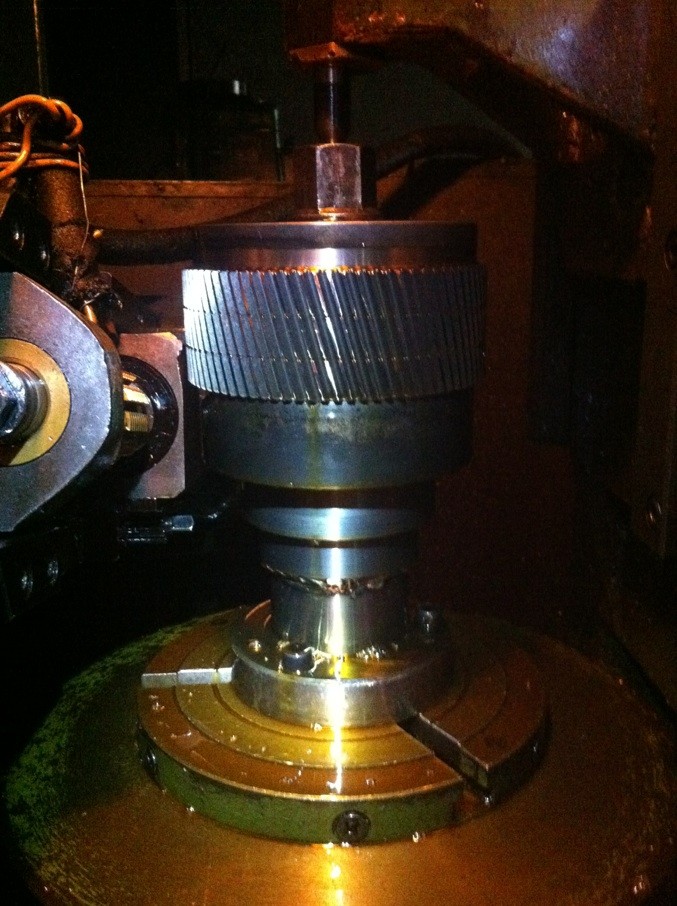

这个工装设计得有点不合理，整体看来是头重脚轻，你把机床的加工参数帖上来，我帮你设计一套夹具，这样的工装加工齿轮肯定是夹不紧的，加之走刀又开得快，打滑也就见怪不怪啦！

xlbing77136

杨大侠 发表于 2012-11-23 20:21


登录/注册后可看大图

这个工装设计得有点不合理，整体看来是头重脚轻，你把机床的加工参数帖上来，我帮你设计一套夹具，这样的工 ...

机床的加工参数？不知道该怎么说！

杨大侠

xlbing77136 发表于 2012-11-23 20:32


登录/注册后可看大图

机床的加工参数？不知道该怎么说！

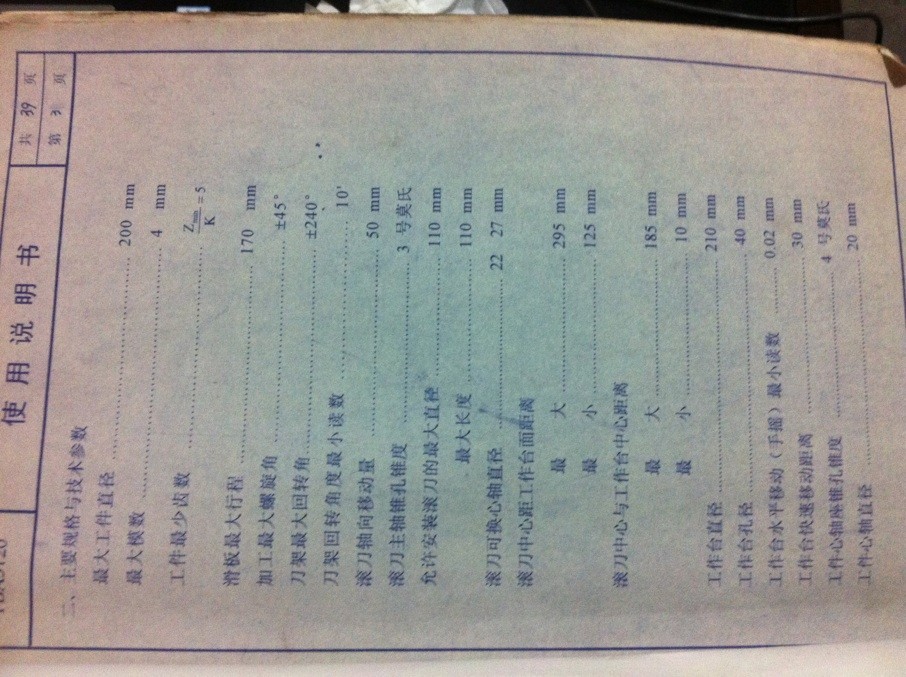

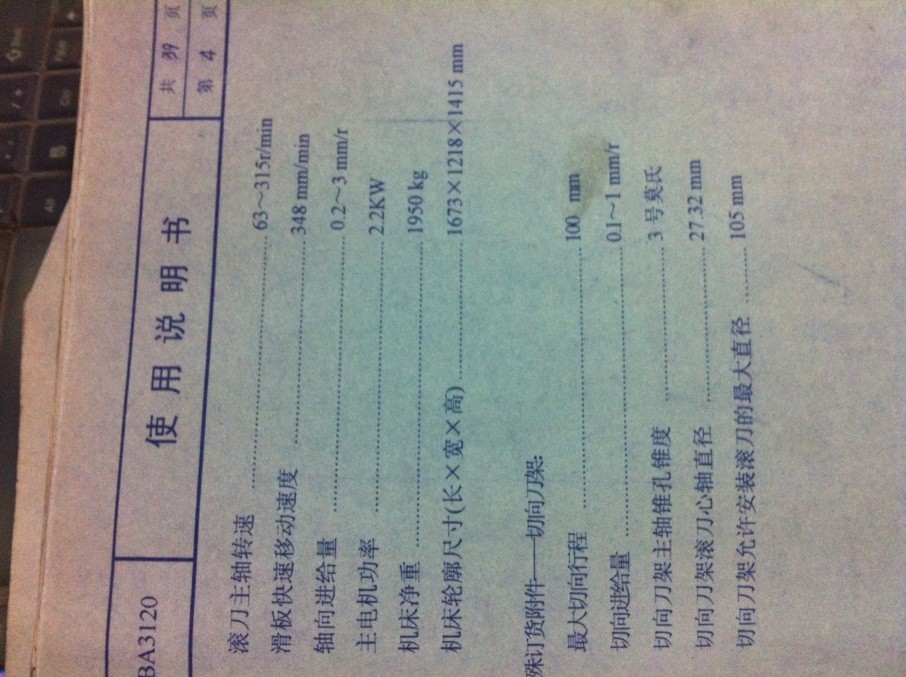

说明书上相关的内容帖上来，如滚刀离工作台中心最低高度，最高高度，滚刀中心与工作台中心最小距离，工作台有效部分的直径是多少，刀架大拖板有效行程是多少？顶尖中心到工作台的最高是多少？最低又是多少？请一一说上来，加工的齿轮齿顶圆是多少？齿根圆是多少？齿厚是多少？内孔是多少？最好是帖一张该齿轮的图纸上来，这样看得更清楚。如果不方便的话可以打我的电话，13758403794。

xlbing77136

杨大侠 发表于 2012-11-23 20:38


登录/注册后可看大图

说明书上相关的内容帖上来，如滚刀离工作台中心最低高度，最高高度，滚刀中心与工作台中心最小距离，工作 ...

yuchunjin

从图上看.这种结构虽说不是最好,但也不至于会打滑呀.是不是上面锁紧螺纹有效度不太够,齿坯厚度有差异时,就导致锁紧力不够,偶尔会打滑.
