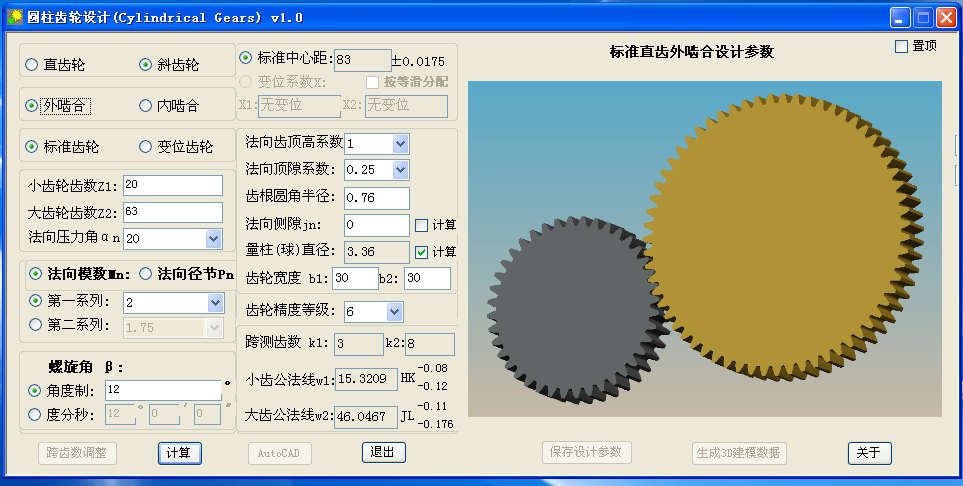

最实用的齿轮设计计算软件

JIAFY2012 · 发表于 2012-11-11 19:41

不能绘图？什么原因？给个详细安装使用说明，可以吗？

weihai1028 · 发表于 2012-11-11 21:00

JIAFY2012 发表于 2012-11-11 19:41

登录/注册后可看大图

不能绘图？什么原因？给个详细安装使用说明，可以吗？

你可以打开软件中点开“关于” 按照里面的要求做了吗？如遇到问题请截图上来将为你一一解答

东方不弱 · 发表于 2012-11-11 22:12

本帖最后由东方不弱于 2012-11-11 22:19 编辑

下载并用了一下，我的电脑CAD，版本低，打不开。PRO/E也因试用版，无法使用。
看了演示视频
提点建议：
1。程序有创新点，找开CAD后有个工具条。
2：齿轮啮合计算没必要分什么标准齿轮，变位齿轮，直齿，斜齿轮。定义为变位斜齿就够了
3。文本框中的数据结果，没有圆整，也没对齐。
4。两个齿轮的量棒直径是不一样的，程序没有区分。
5。CAD图，,齿轮可以旋转，中看不中用,齿根圆角没有绘制，啮合图也没有绘制，起始点，进出啮合点都没有绘制，
6。PRO/E绘制齿轮很落后，当齿数少时，根圆远小于基圆时，绘制的齿轮根部与实际会有很大的出入。
7。公差内容输出不全
8。变位系数，齿厚，公法线，跨棒距之间的转换。任意直径上的尺寸计算。曲率，直径，展角之间的转换是最常用的，但此程序没有
9。齿根圆角半径好象不能输入。
10。内啮合计算结果部份数据错误。

weihai1028 · 发表于 2012-11-12 21:13

东方不弱发表于 2012-11-11 22:12

登录/注册后可看大图

下载并用了一下，我的电脑CAD，版本低，打不开。PRO/E也因试用版，无法使用。
看了演示视频
提点建议：

首先对你提出中肯的建议表示深深地感谢！！！！！

3、"文本框中的数据结果，没有圆整，也没对齐。”
这完全可以做到比如结果中的基本数据。
4、“两个齿轮的量棒直径是不一样的，程序没有区分”
呵呵能否给出相关的公式或是这方面的资料谢谢
5、“CAD图，,齿轮可以旋转，中看不中用,齿根圆角没有绘制，啮合图也没有绘制，起始点，进出啮合点都没有绘制，”
      刚刚学会的编程，cad中倒角的加入对我来说还是有难度的。
6。“PRO/E绘制齿轮很落后，当齿数少时，根圆远小于基圆时，绘制的齿轮根部与实际会有很大的出入”
      一般倒大的R角  基圆以内是不参与工作的。

8、“变位系数，齿厚，公法线，跨棒距之间的转换。任意直径上的尺寸计算。曲率，直径，展角之间的转换是最常用的，但此程序没有”

这方面的内容还有待加强  能否提供相关资料谢谢！！

9、“齿根圆角半径好象不能输入”

  是采用自动计算的

10、“内啮合计算结果部份数据错误。”

有待加强！！

weihai1028 · 发表于 2012-12-2 12:42

期待大家的指正!!!!!!!!!

handsomcyp · 发表于 2012-12-2 15:59

其实完全可以搞个免费的大家使用了才能发现各式各样的问题，你之弄得演示版的估计能暴露的问题很少，收费版本的完全可以在升级版中作，完美的软件才让人使用放心，你觉得呢？

weihai1028 · 发表于 2012-12-2 20:33

handsomcyp 发表于 2012-12-2 15:59

登录/注册后可看大图

其实完全可以搞个免费的大家使用了才能发现各式各样的问题，你之弄得演示版的估计能暴露的问题很少，收费版 ...

Z1 可以输入≤30的齿数， Z2 齿数不能修改，此范围完全检验之用。希望大家都来参与讨论提出自己的见解或是软件的bug 一经采纳将免费得到试用版本

weihai1028 · 发表于 2012-12-28 20:35

就这样沉下去了？网上的大虾们都来来讨论讨论啊

zhangshengxi · 发表于 2012-12-29 13:24

小于30齿太小了吧？

weihai1028 · 发表于 2012-12-30 21:25

zhangshengxi 发表于 2012-12-29 13:24

登录/注册后可看大图

小于30齿太小了吧？

注册版是没有任何限制的
