讨论:关于刀具齿廓,ρfpmax,dFf等几个问题

freak · 发表于 2012-11-6 12:41

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 freak 于 2012-11-6 12:53 编辑

总共3个问题:
问题1:齿轮图纸与基本齿条齿廓与刀具齿廓之间的关系:?
问题2:关于齿轮实际顶隙对ρfpmax的影响,以及对化工版机械设计手册中2公式扩展,
问题3:关于成型法与展成法加工出的dFf

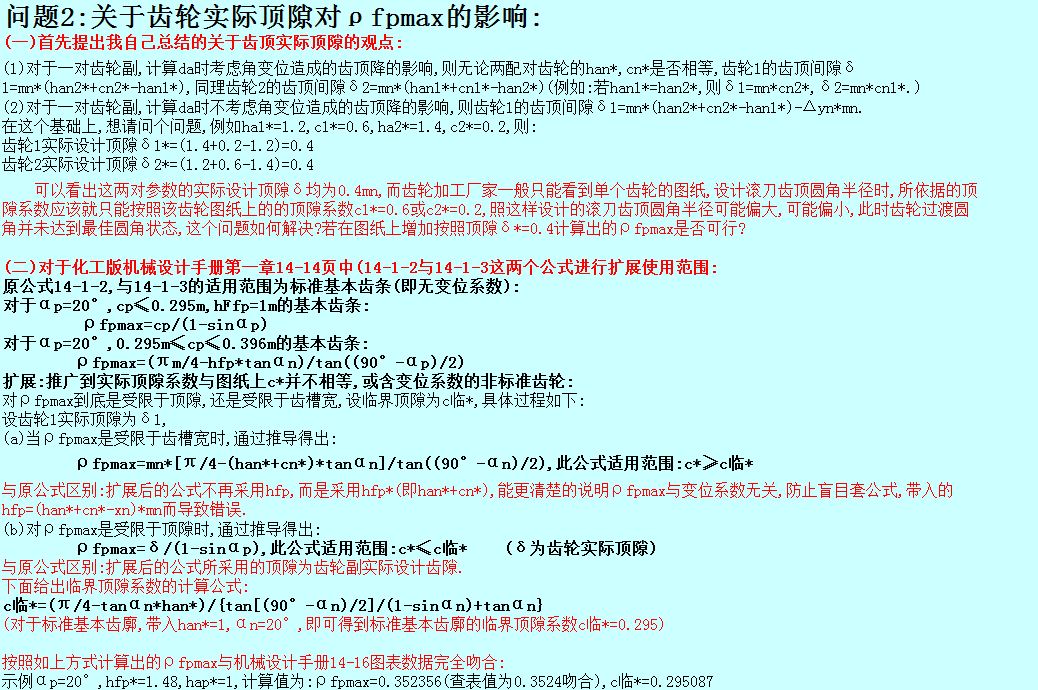

其中一个问题2示意图:

对于这几个问题的详细内容请参见Excel表格,希望大家一起讨论,方便就留言,不方便可以邮箱讨论.

关于刀具以及dFf等问题讨论.xls (416.5 KB, 下载次数: 81)

freak · 发表于 2012-11-7 08:00

自己顶下,欢迎大家帮忙讨论

mrmrw · 发表于 2012-11-7 09:11

本帖最后由 mrmrw 于 2012-11-7 09:25 编辑

还是连基本的概念不理解！
都告诉你了，看懂那张图就行了！
你还是看不懂！
仔细看，那张图有几个坐标系先！
看看到底是有什么约束？
hFfp*的约束是什么？

freak · 发表于 2012-11-20 08:19

请大家继续讨论

yanta82 · 发表于 2013-5-17 16:53

(一)首先提出我自己总结的关于齿顶实际顶隙的观点:
如图纸无特殊的说明，只要达渐开线的起始圆及齿根圆直径即可，圆弧半径不去管它，“若在图纸上增加按照顶隙δ*=0.4计算出的ρfpmax是否可行?”，是可行的。最好应这样标注：最小曲率半径ρfpmin是多少。看了你以下的问题，你把基本齿条与齿轮加工所形成的齿形搞混了，书上有些公式有局限性，在讨论用滚刀加工出来的齿形问题时，不要将标准基本齿廓带出来，会搞混。

freak · 发表于 2013-5-17 17:37

本帖最后由 freak 于 2013-5-17 17:42 编辑

yanta82 发表于 2013-5-17 16:53

登录/注册后可看大图

(一)首先提出我自己总结的关于齿顶实际顶隙的观点:
如图纸无特殊的说明，只要达渐开线的起始圆及齿根圆直径 ...

谢谢共同讨论，首先我同意你的观点，确实是只要达渐开线的起始圆及齿根圆直径即可，然后跪定一个最小曲率半径ρfpmin来防止圆角过小造成的应力集中就完全足够了。
其次，我对基本齿条与齿轮加工所形成的齿形之间确实比较混淆，不了解，所以我现在比较想弄清楚图纸参数如何具体设计得到齿轮刀具各个详细参数的过程。方便的话你最好能以个齿轮实例将一把实际加工的滚刀设计出来的，这样对我帮助会很大，再次谢谢！

yanta82 · 发表于 2013-5-17 18:36

通俗的说，为了对你所设计的齿轮有一个认识，我们就找一个大家都知道的事物做参考，将这个事物作为标准，来遵守，便于交流。这个事物应该是简单又而反映你所设计的齿轮的特征的。我们知道如果用半径无穷大的齿轮是能和给定的齿轮啮合的，即形成共轭关系，半径无穷大的齿轮就是齿条，极其简单，那它就做为标准，由于是共轭关系，齿条的齿形角、模数，齿高与齿轮是相等的，而齿条的齿槽就是加工齿轮的刀具。但这是平面啮合，与滚刀的空间螺旋啮合在理论上不是对应关系，网上很多滚刀设计的程序，都可参考，包括包络图，滚刀设计较简单，但要理解透须花大力气学习，这是难点，突破了，你就没有基本齿条的概念了。
