求助锥齿轮PROE三维造型

syyyyyy · 发表于 2012-10-10 11:14

您需要登录才可以下载或查看，没有账号？注册

x

gear.rar (2.25 KB, 下载次数: 13)

拟合面.rar (63.25 KB, 下载次数: 9)

在用生成齿面点的坐标生成齿面时，两个齿面交叉，请高手帮忙解决问题。

q364228550 · 发表于 2012-10-10 14:28

你这个压缩包里面不是有了吗？

syyyyyy · 发表于 2012-10-11 08:24

我是按照齿面坐标想生成一个完整的轮齿，但是现在左右齿面交叉，肯定是不对的，我找不出问题，希望高手帮助解决。

hyfjy · 发表于 2012-10-12 20:17

找不出问题就是原来的文件错了，或处理的方法不对，我也弄不清这几个点就能做出高精度的锥齿轮副？

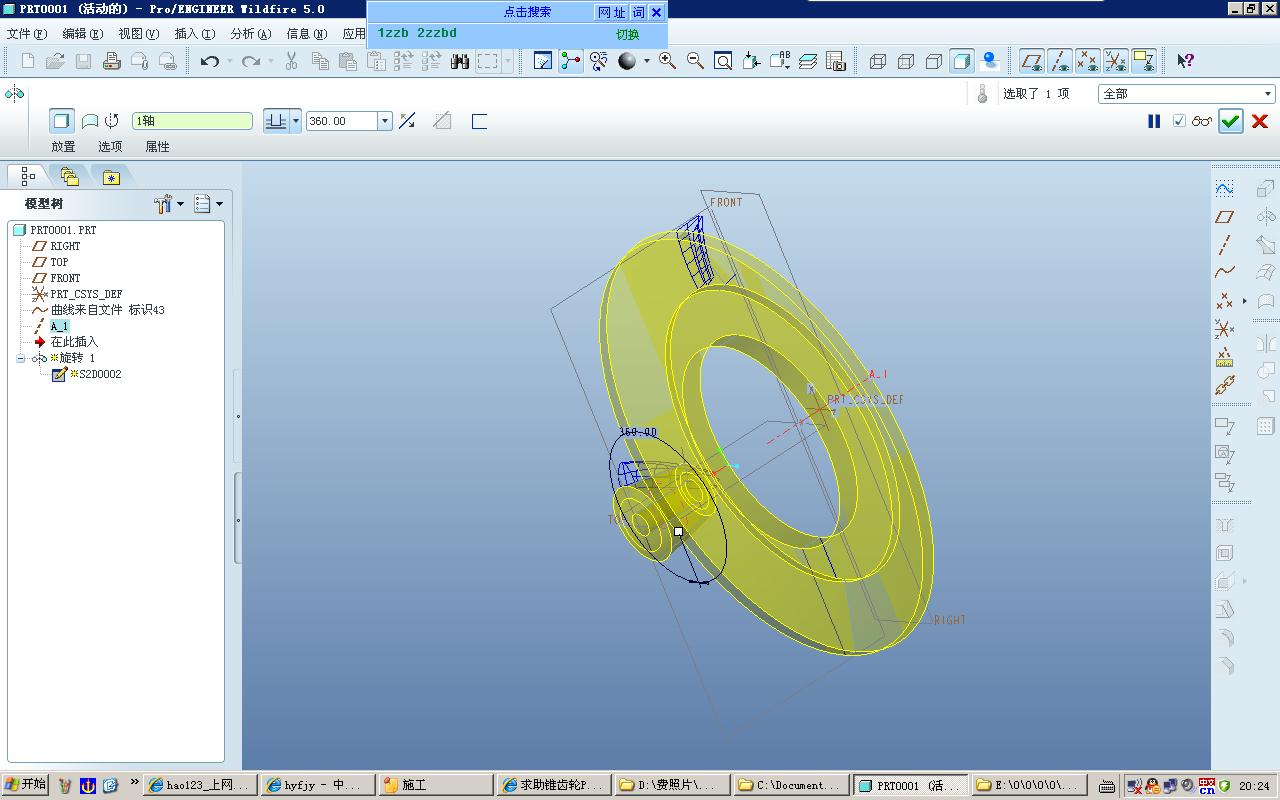

根据文件整理成PROE能接受的格式导入界面后得到下面的图：

从这图中我什么也看不出来。

hyfjy · 发表于 2012-10-12 20:27

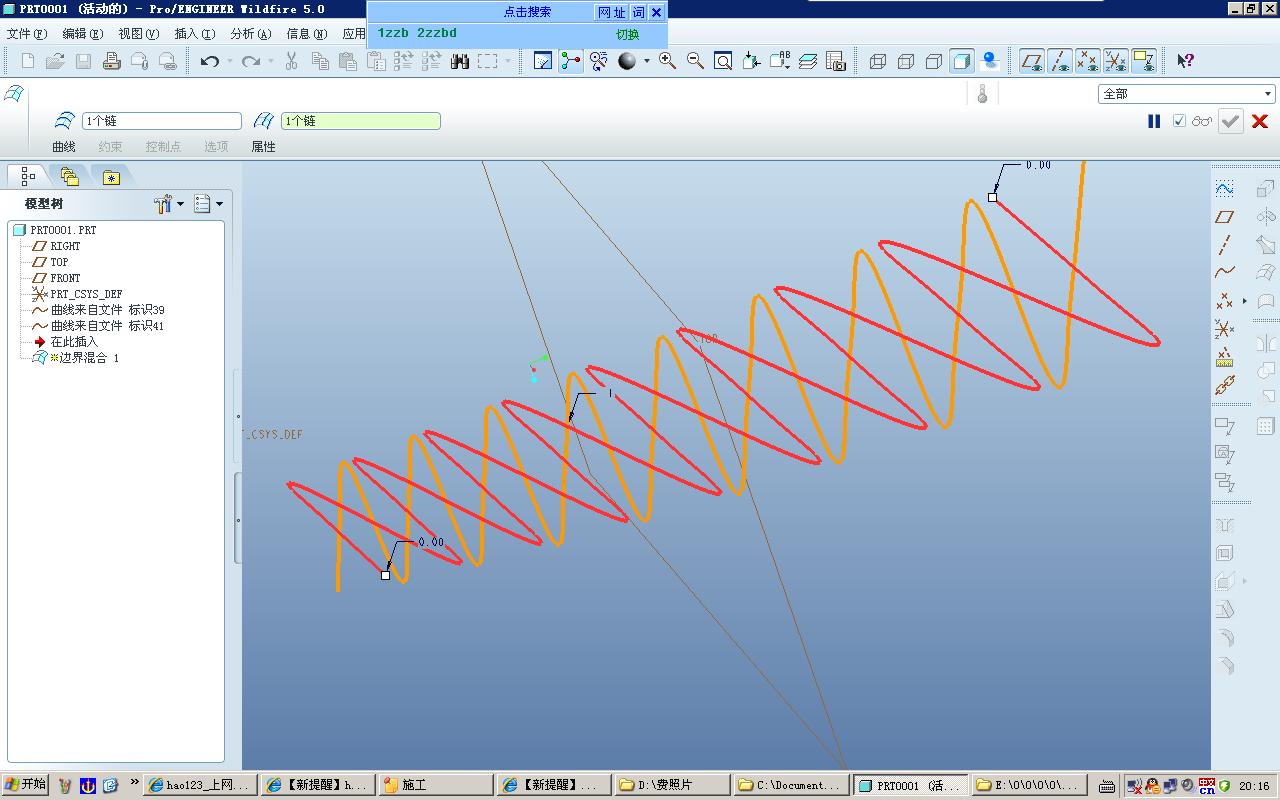

我发一个由软件生成的样条线文件，用于PROE的，导入后得到这样的线条，稍处理后就能看到二个锥齿轮的雏形了。

压缩文件如下：

PROE-H.rar (40.18 KB, 下载次数: 10)

syyyyyy · 发表于 2012-10-15 09:40

1439Gear.rar (2.65 KB, 下载次数: 12)

费老：这是Gleason计算的原始文件，用于齿轮三坐标测量齿面，我想根据这个能不能建立锥齿轮的三维模型？

syyyyyy · 发表于 2012-10-15 09:45

费老：这是小轮的坐标。一般Gleason计算齿面45点。

kamaa · 发表于 2012-10-15 14:35

4楼说的很完全了~

hyfjy · 发表于 2012-10-17 20:00

仅用来测量齿形的点要想用来建模是不可能的，用途不同，规格也不同，用手电筒照一下太阳能热水器的玻璃管能把水烧热么？就是这个道理。

syyyyyy · 发表于 2012-10-19 08:43

hyfjy 发表于 2012-10-17 20:00

登录/注册后可看大图

仅用来测量齿形的点要想用来建模是不可能的，用途不同，规格也不同，用手电筒照一下太阳能热水器的玻璃管能 ...

费老的比喻很好玩，不过这个齿面坐标在前几年我提供给西北工业大学的一个老师，他做出来了模型，但是时间长了，我找不到以前的联系方式了。个人感觉是不是要经过坐标变换才可以呀，但是我不懂怎么做，希望能找到可以用这个做出来的高手知道一下。
