这个内齿轮怎么做...?

yanping · 发表于 2009-7-17 19:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

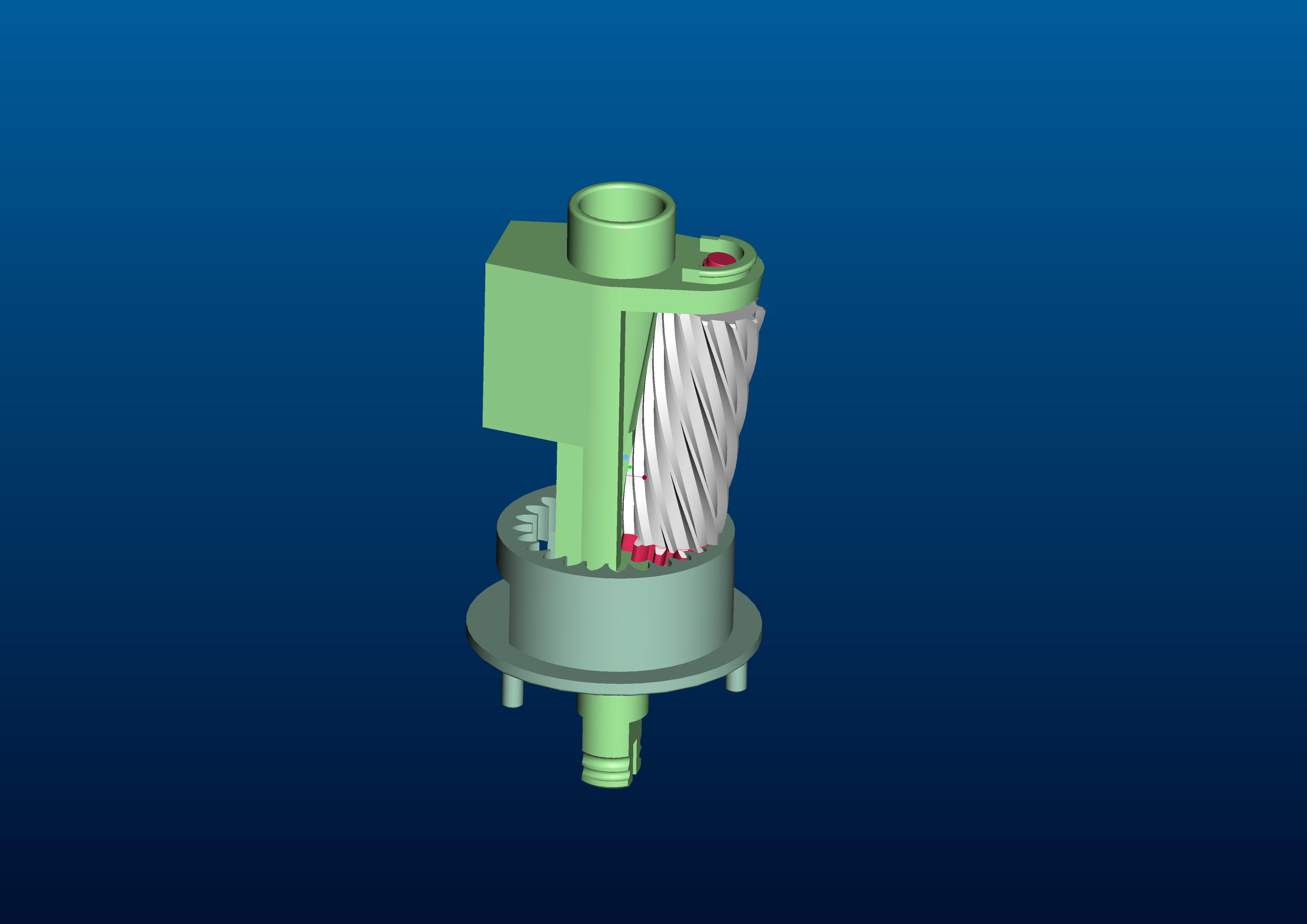

首先说明一下,这个是款削铅笔机的削笔部分,主分是刀架(绿色部分),内齿轮(兰色部分),滚刀，其中滚刀下半部分是小齿轮和刀是在一起的，工作原理是，刀架转动后，滚刀和小齿轮由于内齿轮带动，滚刀也转动，从而削笔，现在问题有以下几个，１．内齿轮的齿形不对，在实际产品和３Ｄ对不上，并且实际产品的间隙也过大，请各位高手帮忙做一下！２．老板想把内齿轮做成锥形的，在３Ｄ里你们也可以看到小齿轮是摆成斜的，与刀架的中心线成９度夹角！大家帮忙想想这个有可能做出来吗，内齿轮做成锥形的，目的是和小齿轮接触面更多一点，我觉得好象是不可行的，大家发表下意见

hmz · 发表于 2009-8-14 17:34

这是手动低速机构，不必按常速机构考虑。实际上，其内齿轮是用锌合金压铸的，本身就有一定的拔模斜度，再加上铸造精度远低于切削加工精度，所以齿隙也有意做得很大，否则大批生产时会发生不能装配或转动不灵活的问题。

magc · 发表于 2010-9-1 09:06

2楼说的好像挺有道理的

along2004386 · 发表于 2010-9-1 09:38

回复 yanping 的帖子

如果齿轮轴是圆柱形的，那么齿圈并非是内锥齿，而是轴交角比较大的一种“内面齿轮”，这种齿轮其他方法不好做，可以尝试塑胶或粉末冶金零件，量大便宜。这样的话你的齿轮轴可以不变，只要改变齿圈就能够解决了，如果需要的话，可以一起想办法。

zhouiun2007 · 发表于 2010-9-1 11:39

这个东西可以削铅笔。

dongjingzhiji · 发表于 2010-9-1 13:09

难道你们准备做精确传动的削笔机？

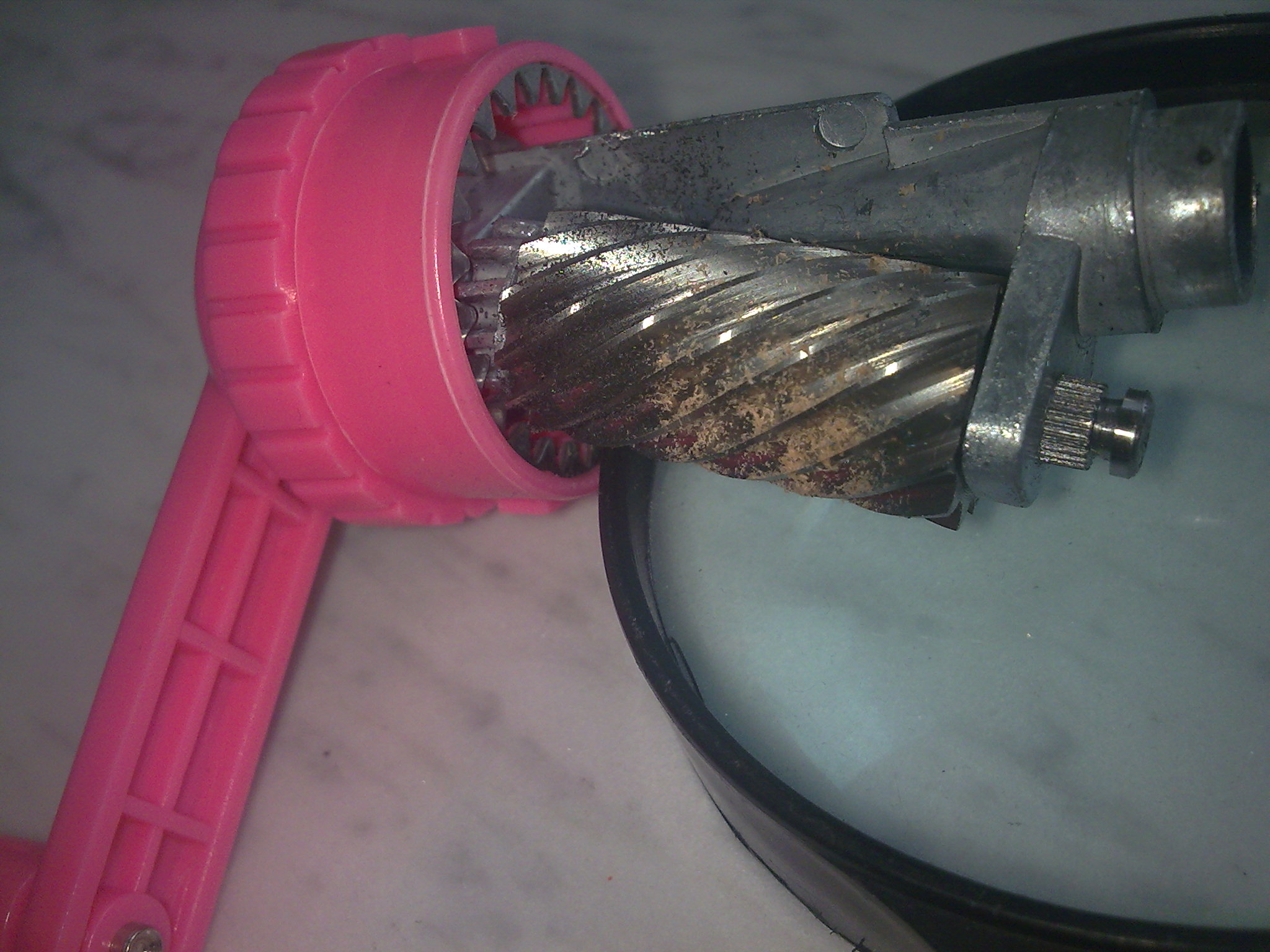

目前这个东西大家都这么做的（用冲压的一片内齿轮传动，其余忽略）：

根本不需要斜齿轮，间隙比较大，能动就行。
好比切在家炒菜，土豆丝的宽度厚度公差有必要控制在0.1毫米么？

yuchunjin · 发表于 2010-9-5 13:03

这种结构市面上有现成的货，可以买一个回来参考一下，在在他的基础上改进，这样省事。

yuchunjin · 发表于 2010-9-5 13:04

这种结构市面上有现成的货，可以买一个回来参考一下，在在他的基础上改进，这样省事。

fengye4445 · 发表于 2010-11-2 00:03

是呀，这个还是很粗糙，但是，达到效果就可以！

jinren · 发表于 2010-11-9 19:57

有做齿轮加工的没？加我QQ1516623723，
