求助行星伺服减速机设计问题

ZWJ · 发表于 2009-7-17 15:33

您需要登录才可以下载或查看，没有账号？注册

x

实测数据如下：

Za=54 Da=23.26
Zc=27 Da=12.67
Zb=108 Da=45.25
实测中心距约为a=17.1mm
求模数M；各齿轮的变位系数；及实际中心距。

烦请牛老帮我算算。谢谢了！！！

follis · 发表于 2009-7-17 15:53

公法线呢测了没有

niuershiye · 发表于 2009-7-17 17:26

本帖最后由 niuershiye 于 2009-7-17 17:49 编辑

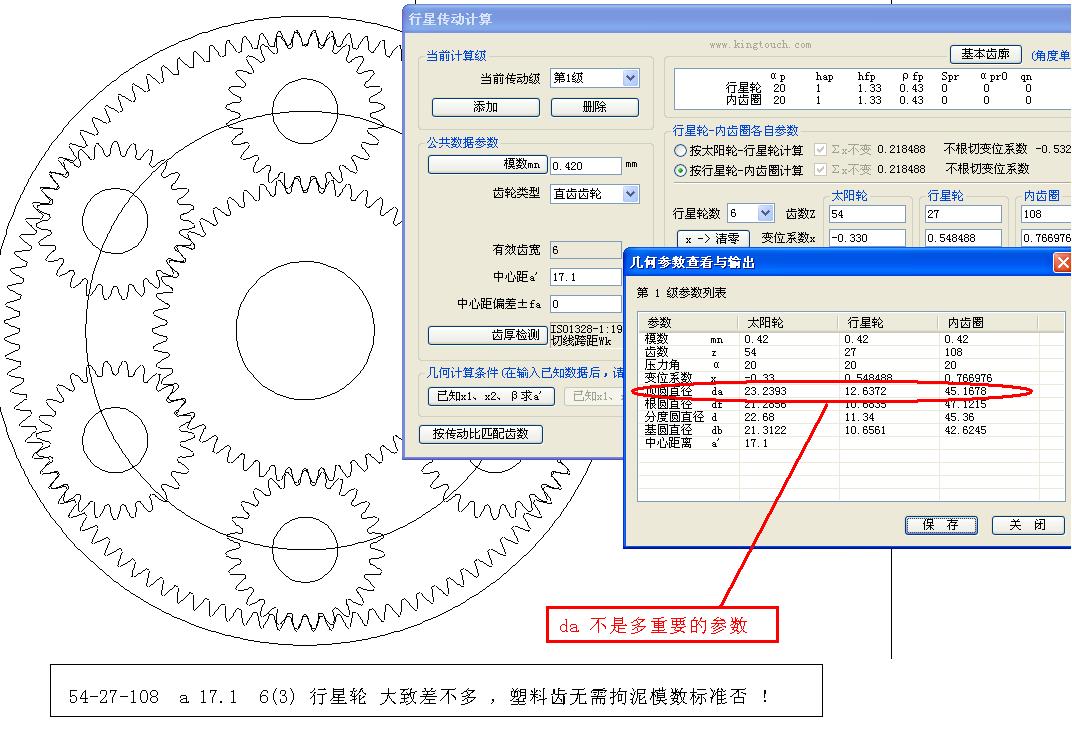

拼凑了一下，大致如下：


==================

实际上自己新设计一下，啮合性能可以更好

ZWJ · 发表于 2009-7-18 15:13

不好意思，有一些数据没交代清楚。是钢件齿轮，行星轮数目是3个。我粗部算了一下，模数0.4，但齿圈的齿顶圆直径不对，没办法理解，分度圆直径比齿顶圆直径还小。

ZWJ · 发表于 2009-7-18 15:22

烦请牛爷在帮我算算看。各齿的变位系数及齿顶圆直径是否合理。

ZWJ · 发表于 2009-7-18 15:29

标准模数系列好像没0.42的

niuershiye · 发表于 2009-7-18 16:37

烦请牛爷在帮我算算看。各齿的变位系数及齿顶圆直径是否合理。
ZWJ 发表于 2009-7-18 15:22

登录/注册后可看大图

给你拼凑的参数基本符合你的尺寸要求，这组参数就是mn=0.42 .原来以为是塑料的。
==============

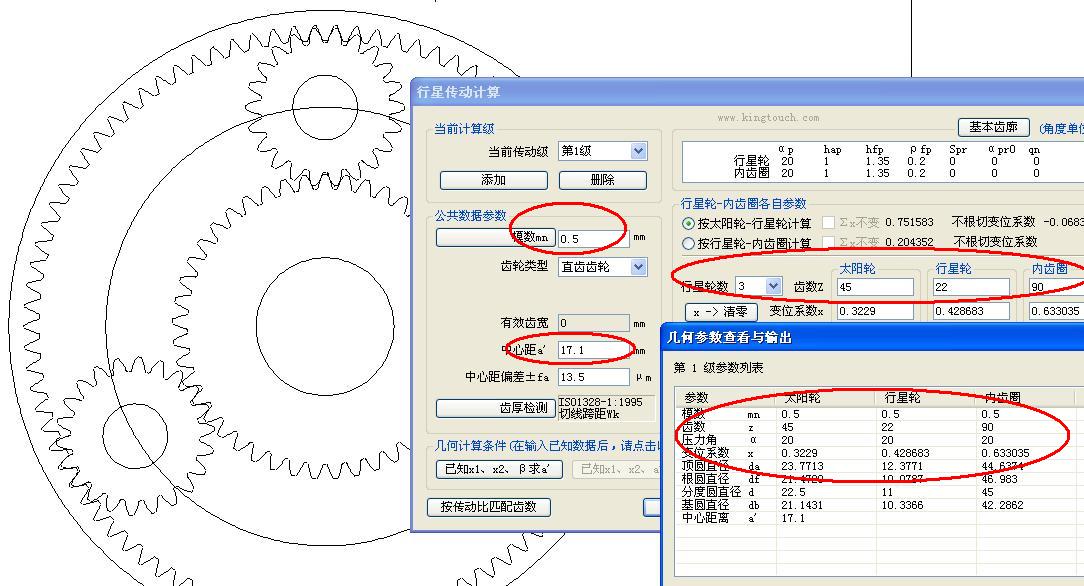

你到底要干什么？如果从保证 a=17.1 , 保证传动比 3 的情况，有好多种方法！

下面就是其中一种：


niuershiye · 发表于 2009-7-18 20:22

你的模数应当是 25.4/60 =0.4233333333 ，就是每吋60牙
