【求助】内齿轮棒间距的计算

kshl1999 · 发表于 2009-7-9 09:57

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

有一内齿圈，参数如下：m=2.25 z=89 变位系数x=0.67 压力角20度螺旋角0度求此齿圈的公法线以及棒间距？请高人指点。

hesheya · 发表于 2009-7-10 08:37

书本上计算公式的啊！对照算算就好了

tgw5667 · 发表于 2009-7-10 20:57

我在网上有计算软件，你找一下！

dp0521 · 发表于 2009-11-4 13:30

谁知道跨棒距公差怎么定吗？

fanes · 发表于 2009-11-4 15:13

本帖最后由 fanes 于 2009-11-5 09:02 编辑

按888GJ计算
  跨齿槽数             11
公法线长度          73.580
公法线平均长度上偏差+0.191
公法线平均长度下偏差+0.139
量棒直径          4
无侧隙计算棒间距    197.029
测量棒间距最大极限值197.561
测量棒间距最小极限值197.417

原来发的帖子有误（误为外齿轮）现予更正。

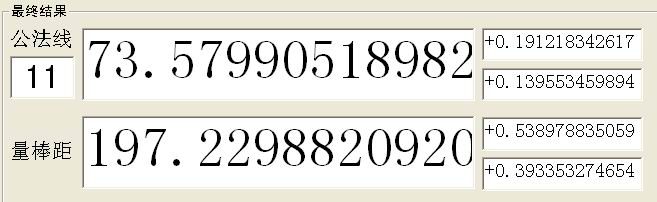

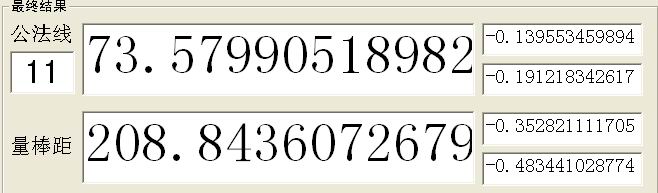

gghbb · 发表于 2009-11-4 16:33

888GJ
量棒 4

logxing · 发表于 2009-11-5 01:13

理论最佳量棒径3.78373917759836

跨棒距198.049485580637

找你有的最接近的即可。

4的时候是197.229882102382。
