哪个齿轮才是标准的

rzkxrx · 发表于 2009-7-8 00:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 rzkxrx 于 2009-7-8 00:33 编辑

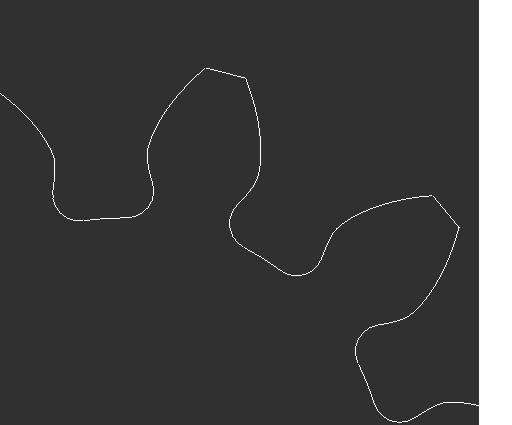

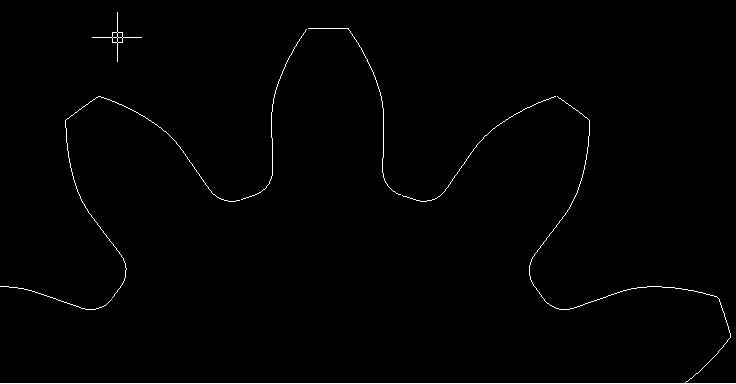

分别用网上下载的PROE齿轮参数化模型，林清安的PROE标准零件库里的齿轮，以及CAXA电子图板
画了个模数1齿数10的齿轮，图形如下
很明显，CAXA的齿轮齿根切掉的最少，林清安适中，网上下载的切掉的最多
用PROE的机构模拟齿轮转动，CAXA的有干涉，林清安的没有干涉。
请问这三个哪个是标准的，好的。谢谢

niuershiye · 发表于 2009-7-8 10:25

===================

CAXA --- 不可信，看看样子还可以，用于线切割作模腔则是害人的东西。

齿根形状与基本齿条的hfp/ pfp 相关，不是唯一的。

rzkxrx · 发表于 2009-7-8 13:07

感谢版大的回复。
因为我是齿轮外行，所以“齿根形状与基本齿条的hfp/ pfp 相关，不是唯一的”不懂。
听人说齿根切掉的太多强度会下降，切少了又会干涉。那这样是不是林清安的齿形比较好，它切得不多。

tangentz · 发表于 2009-7-8 18:47

小于14齿的渐开线直齿轮都有根切，10齿的应该有一点根切。

ljy0903 · 发表于 2009-7-9 08:18

CAXA里画的是单个齿轮，可以是变位齿轮，而你用PROE模拟是两个齿轮，你这两个齿轮有没有经过设计是否可以传过，我用CAXA画齿轮好像没有出现过问题

天行健 · 发表于 2009-9-6 08:17

9814
===================

CAXA --- 不可信，看看样子还可以，用于线切割作模腔则是害人的东西。

齿根形状与基本齿条的hfp/ pfp 相关，不是唯一的。
niuershiye 发表于 2009-7-8 10:25

登录/注册后可看大图

非常赞同,CAXA在做少齿数齿轮时真得是害人不浅.

lvyiyun · 发表于 2009-10-4 08:55

CAXA软件好学好用，就不知道用它画的图准不准确啊，，不知道有没有知道以后工作是企业用CAXA软件多不多啊，是不是实用

镜无双 · 发表于 2009-12-1 20:57

回复 7# lvyiyun

我们单位大部分用的是CAXA，那东东上手很容易，就我用CAD

danchengbing · 发表于 2010-1-12 18:59

不是小于17齿就有根切
怎么又是变成14齿了？

zippoliu · 发表于 2010-1-25 16:29

来个高变位
