请教这个齿轮是如何加工出来的

annan · 发表于 2012-9-14 14:24

您需要登录才可以下载或查看，没有账号？注册

x

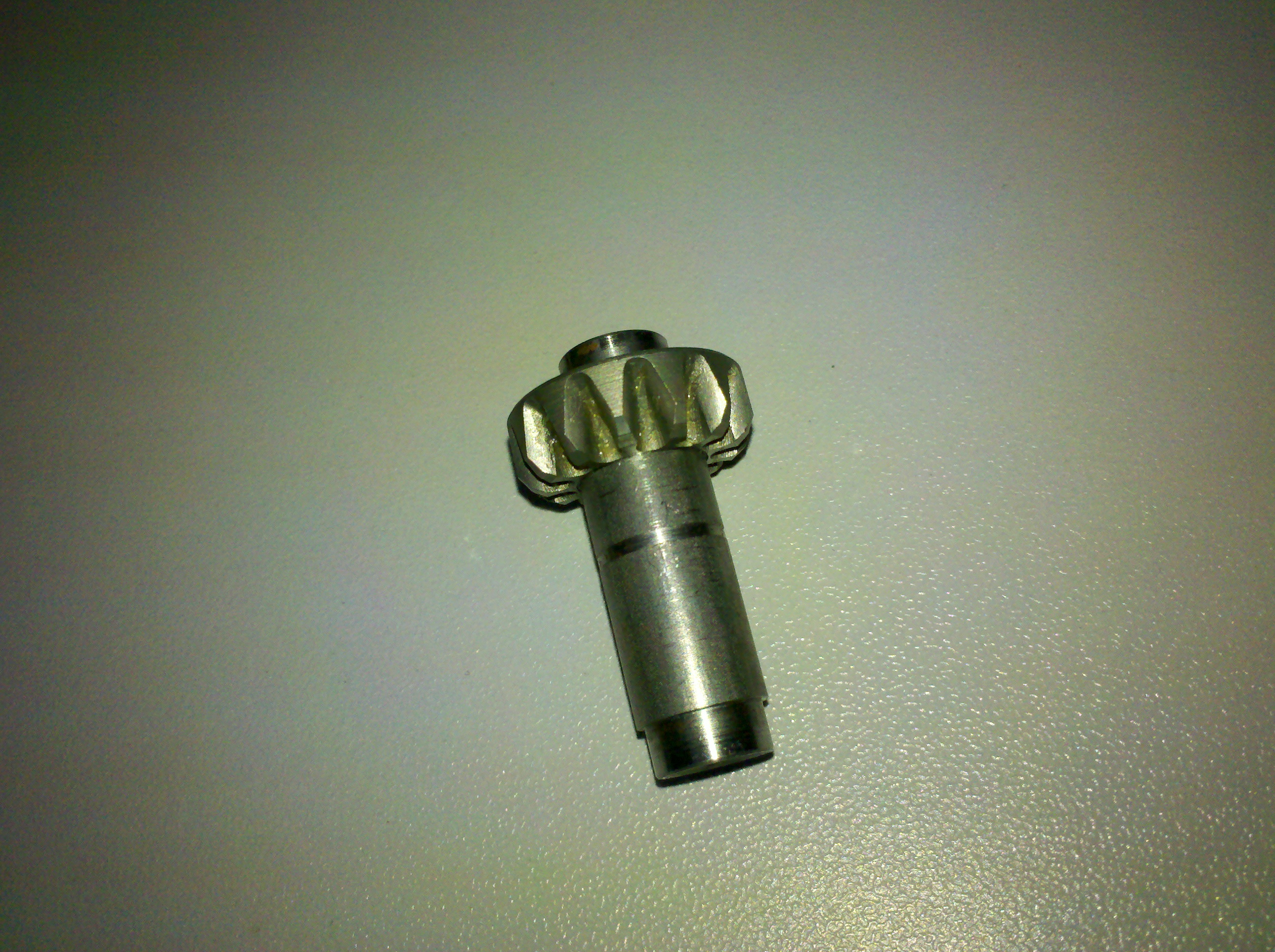

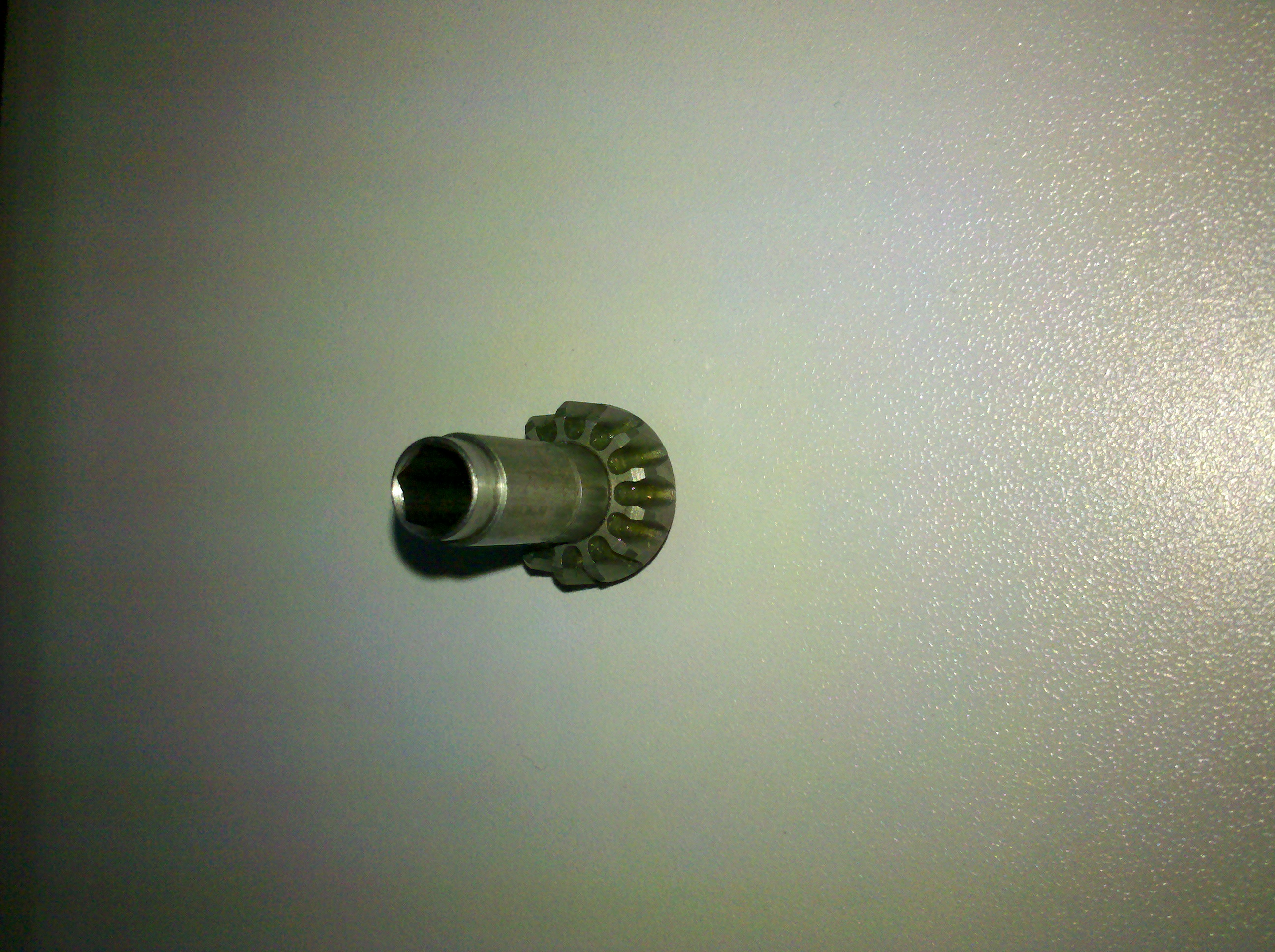

请看图片，齿宽7mm,圆柱外圆直径17mm,模数应该是1，我觉得是用盘状铣刀加工的，但是后面一段过渡直径非常小，我查了下最小的盘状铣刀直径也要22mm.所以请教下对加工很了解的各位，这样的齿轮是如何加工的。谢谢了！

annan · 发表于 2012-9-14 14:26

这应该是圆柱齿轮吧

jianlv · 发表于 2012-9-14 16:07

伞齿轮

annan · 发表于 2012-9-14 16:35

外面是圆柱面,齿端部有一个类似倒角，其余没有锥面

杂品50 · 发表于 2012-9-14 21:18

滚齿加工。径向进结

woodee · 发表于 2012-9-14 23:25

面齿轮。
滚齿加工。
不是一般滚刀，是类似滚内齿轮的球面滚刀，得特殊设计，CNC刃磨后角。

woodee · 发表于 2012-9-14 23:26

应该把与之啮合的齿轮一同发上来。

鑫盛齿轮公司 · 发表于 2012-9-15 07:34

同意woode看法

小地主 · 发表于 2012-9-15 13:41

不是加工出来的,应该是模锻或压铸出来的齿轮

zhangyunhui · 发表于 2012-9-15 20:06

圆柱齿轮.用带刀轴滚刀可以做到
